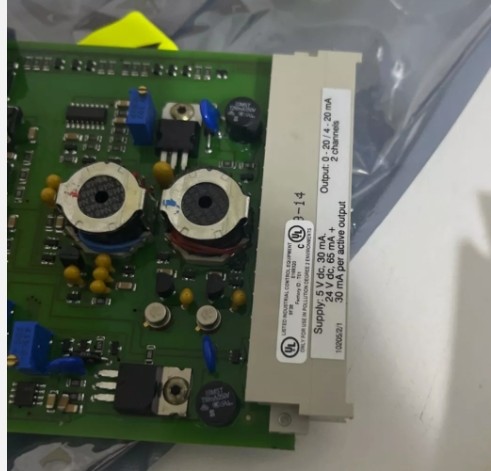

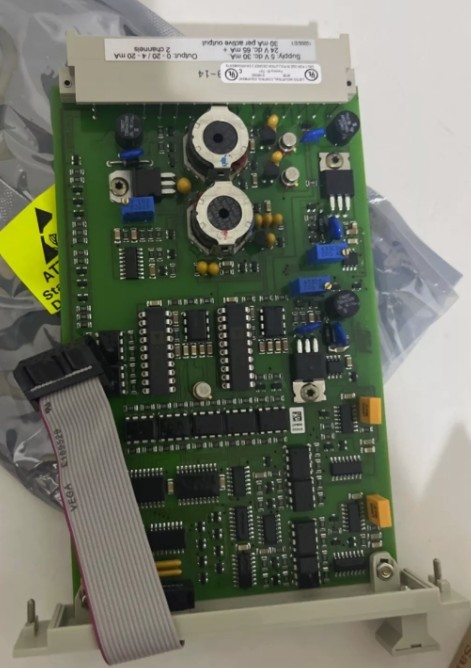

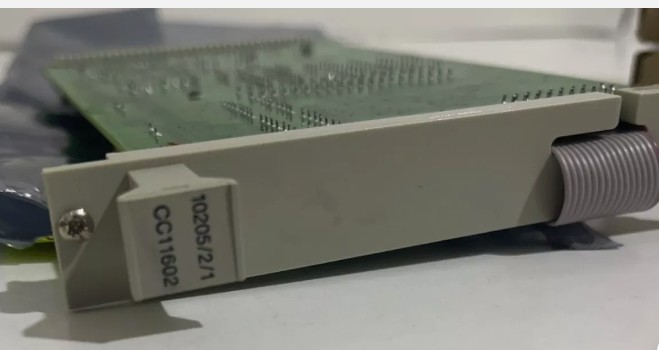

Μονάδα αναλογικής εξόδου Honeywell 10205/2/1

Μονάδα αναλογικής εξόδου Honeywell 10205/2/1

Χάνιγουελ 10205/2/1 Ασφαλής αποτυχίας αναλογική μονάδα εξόδου.pdf

Πληροφορίες για το προϊόν:

Η αντιασφαλής αναλογική μονάδα εξόδου 10205/2/1 διαθέτει δύο κανάλια εξόδου 0 ((4) - 20 mA για εφαρμογές αναλογικού ελέγχου.

Το φορτίο μπορεί να είναι μόνο ανθεκτικό ή χωρητικό. Τα επαγωγικά φορτία θα προκαλέσουν την αναφορά ελαττωματικής αναλογικής μονάδας εξόδου. Οι δύο αναλογικές εξόδους απομονώνονται γαλβανικά από το 24 Vdc και το 5 Vdc.

Κάθε αναλογικό κανάλι εξόδου αποτελείται από έναν μετατροπέα D/A 12 bit για την τιμή εξόδου και έναν μετατροπέα A/D που διαβάζει την τιμή εξόδου.Χρησιμοποιώντας τον μετατροπέα A/D είναι δυνατόν να ελέγχεται η ορθή λειτουργία του μετατροπέα D/AΜέσα στον ρυθμισμένο χρόνο ασφάλειας της διαδικασίας, οι αναλογικές εξόδους δοκιμάζονται για:

• ορθή τιμή εξόδου (ή τρέχουσα τιμή ± 5%),

• ικανότητα να αφαιρεί ενέργεια και

• διασταυρούμενη ομιλία μεταξύ αναλογικών εξόδων.

Εάν χρησιμοποιούνται backplanes I/O, η αναλογική μονάδα εξόδου 10205/2/1 απαιτεί μια μονάδα 10205/A/. σε κάθε κανάλι.το οποίο επιτρέπει στον παρατηρητή και/ή τον επεξεργαστή να αποενεργοποιεί τις εξόδους, ανεξάρτητα από το αποτέλεσμα της αξίας εφαρμογής.

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
