Πληροφορίες για το προϊόν:

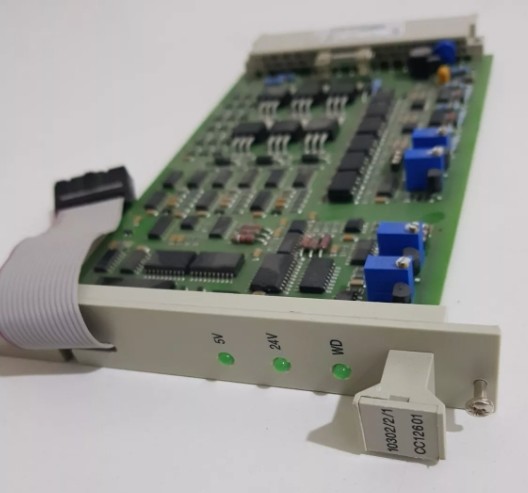

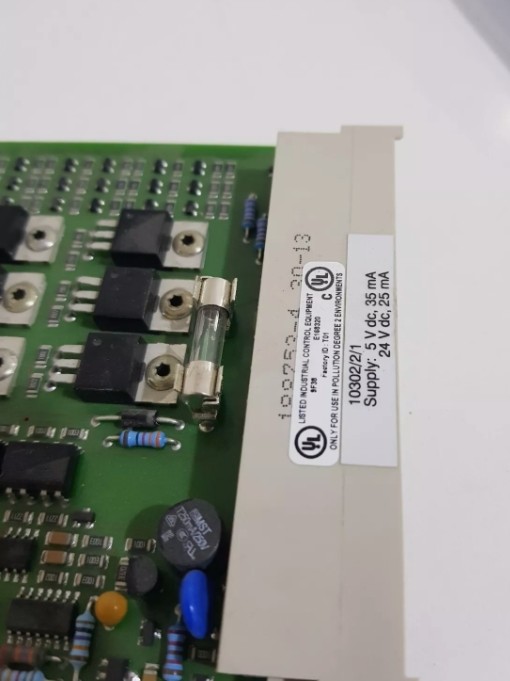

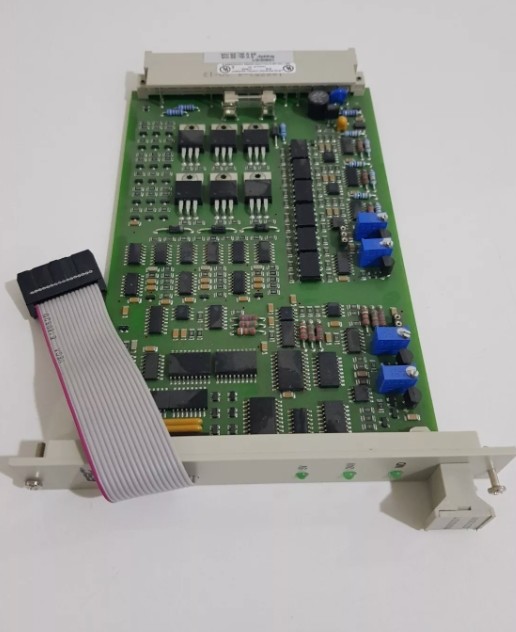

Ο επαναληπτής φύλαξης 10302/2/1 είναι μια μονάδα που παρακολουθεί τα 5 Vdc και 24 Vdc που τροφοδοτούνται στις μονάδες I/O.Η έξοδος παρακολούθησης του επαναλήπτη παρακολούθησης συνδέεται με την είσοδο παρακολούθησης εκείνων των μονάδων εξόδου των οποίων η παροχή ισχύος (5 Vdc και/ή 24 Vdc) παρακολουθείται.

Απαιτείται επαναλήπτης φύλαξης σε τις ακόλουθες περιπτώσεις:

• σε διαμορφώσεις πολλαπλών μονάδων παροχής ηλεκτρικής ενέργειας, για κάθε επόμενη μονάδα παροχής ηλεκτρικής ενέργειας 24 Vdc έως 5 Vdc, π.χ. μονάδα παροχής ηλεκτρικής ενέργειας 2, 3, 4.

• εάν το 24 Vdc τροφοδοτείται μέσω τροφοδοσίας M24-20 HE ή M24-12 HE.

• εάν το 24 Vdc τροφοδοτείται μέσω τροφοδοσίας που μπορεί να παρέχει τάσεις τροφοδοσίας μεγαλύτερες από 31,0 Vdc.(Η μέγιστη τάση εξόδου της τροφοδοσίας 24 Vdc πρέπει να είναι μικρότερη από 37 Vdc υπό οποιαδήποτε κατάσταση μίας ή διπλής βλάβης της μονάδας τροφοδοσίας 24 Vdc- Ναι.

• εάν το απαιτούμενο ρεύμα φύλαξης υπερβαίνει τα 900 mA.

• σε διαμορφώσεις που συνδυάζουν περιττές και μη περιττές I/O, προκειμένου να δημιουργηθεί η έξοδος φύλαξης για τις μονάδες εξόδου του μη περιττού τμήματος I/O.

• σε διαμορφώσεις με περιττά κεντρικά μέρη και μη περιττές I/O, για την παρακολούθηση της παροχής ενέργειας 5 Vdc (εάν δεν γίνεται παρακολούθηση 5 Vdc)

Ο επαναληπτής φύλαξης απαιτεί οριζόντια σύνδεση λεωφορείου, πράγμα που σημαίνει ότι πρέπει να υπάρχει χώρος στις ράγες Ε/Υ (θέσεις 1, 2, 11-18).

Ένας επαναληπτής φύλαξης πρέπει πάντα να τοποθετείται στο τμήμα Ε/Υ των οποίων οι μονάδες εξόδου παρακολουθούνται από τον επαναληπτή φύλαξης.Αυτό σημαίνει ότι οι επαναλήπτες παρακολούθησης σε διαμορφώσεις με πολλαπλά (εφεδρικά) τμήματα Ε/Υ δεν μπορούν να εγκατασταθούν κατά τρόπον ώστε να ελέγχουν το "άλλο" τμήμα Ε/Υ..

Ο επαναλήπτης μπορεί να αντικατασταθεί με την τροφοδοσία ενεργοποιημένη, αλλά το κεντρικό μέρος θα κλείσει.ή και τα δύο Κεντρικά Μέρη θα κλείσουν εάν χρησιμοποιηθούν σε διαμόρφωση με περιττά Κεντρικά Μέρη και μη περιττές Ε/Υ.

Ο επαναληπτής φύλαξης είναι εξοπλισμένος με αρσενικό σύνδεσμο σύμφωνα με το DIN 41612, τύπου F, με τις σειρές "d", "b" και "z".
