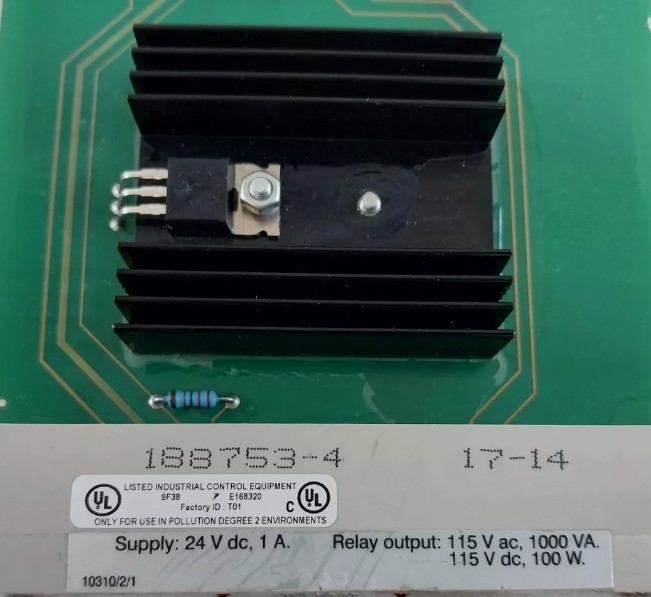

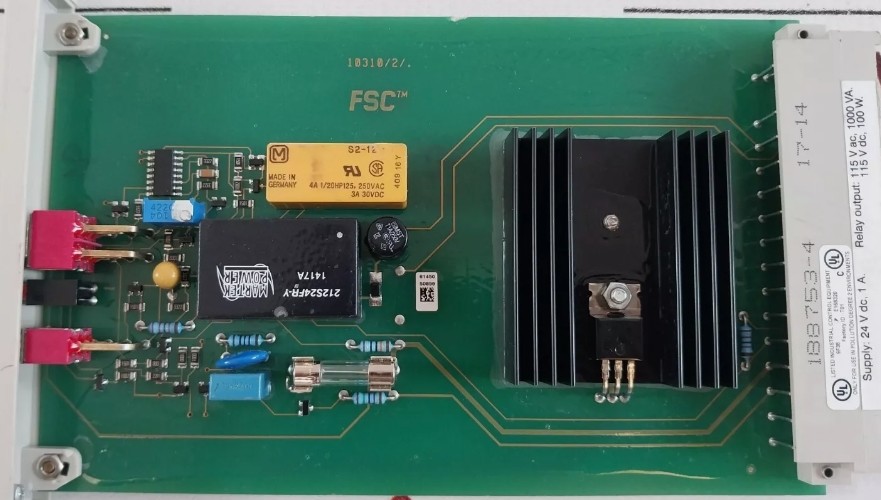

Χάνιγουελ 10310/2/1 ανιχνευτής διαρροής γης

Χάνιγουελ 10310/2/1 Ανιχνευτής διαρροής γης

Χάνιγουελ 10310/2/1 Ανιχνευτής διαρροής γης.pdf

Πληροφορίες για το προϊόν:

Η μονάδα 10310/2/1 είναι ένας ανιχνευτής διαρροής γης (ELD) για συστήματα 24 Vdc. Διαθέτει χειροκίνητη συσκευή αυτοελέγχου και οθόνη σύνδεσης γης (συνδετήρας 2 στη θέση "Ελέγχος").Το ELD μπορεί να χρησιμοποιηθεί για την παρακολούθηση:

• συστήματα 24 Vdc, 48 Vdc και/ή 60 Vdc ή

• συστήματα 110 Vdc.

Η μονάδα ELD συνδέει το επίπεδο γης με ∆12 Vdc (αναφέρεται στη σύνδεση 0 V της παροχής 24, 48, 60 ή/και 110 Vdc).

• συνεχής (συνδετήρας 1 σε θέση "DC"), ή

• διακοπή σε 1 Hz (συνδετήρας 1 στη θέση "1 Hz"), ή

• διακοπή σε 0,25 Hz (συνδετήρας 1 στη θέση 1/4 Hz).

Με τον διακόπτη 1 στη θέση "1 Hz" ή "1/4 Hz", το πράσινο LED "MODE" στο μπροστινό μέρος του μοντέλου αναβοσβήνει στην επιλεγμένη συχνότητα σύνδεσης.

Ο διακόπτης 1 χρησιμοποιείται συνήθως στη θέση "DC".

Η θέση "1 Hz" πρέπει να χρησιμοποιείται μόνο για τη διαμονή σολενοειδών ή ρελέ που θα μπορούσαν να παραμείνουν ενεργοποιημένα από την αρνητική τάση γης.Για την εντοπισμό των σπασμάτων της γης απαιτείται ένα τεντωτικό σύμπλεγμα (- π.χ. τη σφίξιμο C37 της Chauvin Arnoux) και ένα βολτμέτρο (περίοδος 200 mV AC).
