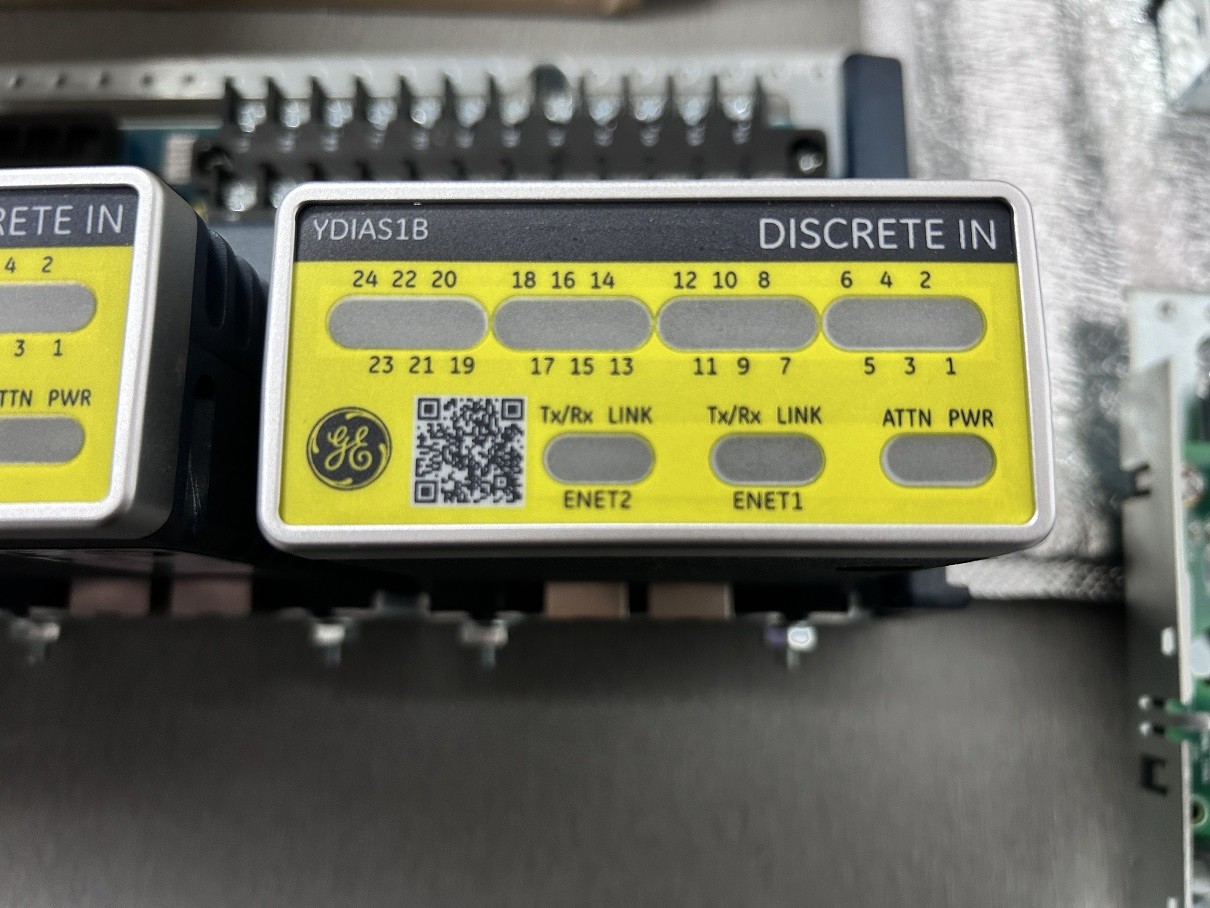

IS420YDIAS1B GE Διακριτή μονάδα I/O επαφής

IS420YDIAS1B GE Διακριτή μονάδα I/O επαφής

Πληροφορίες για το προϊόν:

Λειτουργία: Διακριτή μονάδα Ε/Υ επαφής
Αριθμός διαδοχικών καναλιών: 24
Απομόνωση εισόδου: 1500 V
Απόρριψη τάσης AC του φίλτρου εισόδου: 125 V dc
Τεχνολογία: Επιφανειακή τοποθέτηση
Θερμοκρασία λειτουργίας: -40 έως 70°C
Μέγεθος: 8,26 ύψος x 4,19 πλάτος x 12,1 cm

Το IS420YDIAS1B είναι μια διακριτή μονάδα I/O επαφής που κατασκευάζεται και σχεδιάζεται από τη General Electric ως μέρος της σειράς Mark VIeS που χρησιμοποιείται στα συστήματα κατανεμημένου ελέγχου της GE.Το διακριτό δέμα εισόδου/εξόδου (IS420YDIAS1B) παρέχει την ηλεκτρική διεπαφή μεταξύ ενός ή δύο δικτύων Ethernet I/O και μιας διακριτής πλακέτας τερματικού εισόδουΤο YDIA περιέχει μια κοινή πλακέτα επεξεργαστή και μια πλακέτα απόκτησης ειδική για τη διακριτή λειτουργία εισόδου.Το YDIA I/O pack δέχεται έως 24 εισόδους επαφής και σήματα ανατροφοδότησης ειδικά για την τελική πλακέτα και υποστηρίζει τρία διαφορετικά επίπεδα τάσηςΗ είσοδος του συστήματος στο πακέτο είναι μέσω διπλών RJ-45 συνδέσεων Ethernet και μια είσοδος ισχύος τριών πινών.Διακριτή είσοδος σήματος είναι μέσω ενός DC-37 πιν συνδέσμους που συνδέεται απευθείας με το συνδεδεμένο terminal board συνδέσμουςΟι οπτικές διαγνώσεις παρέχονται μέσω LED δεικτών.
