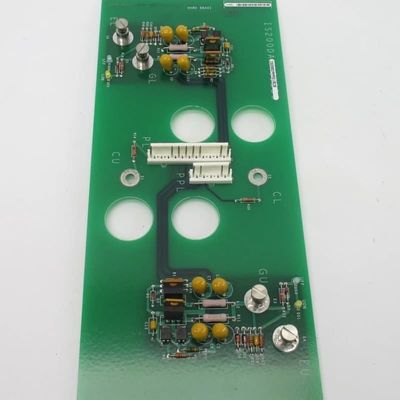

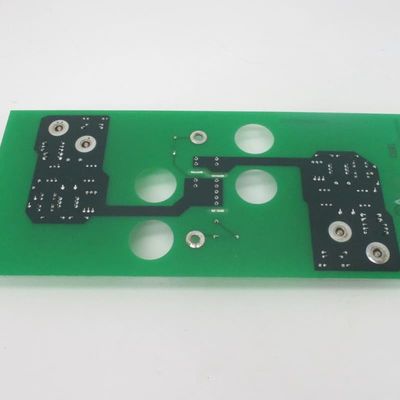

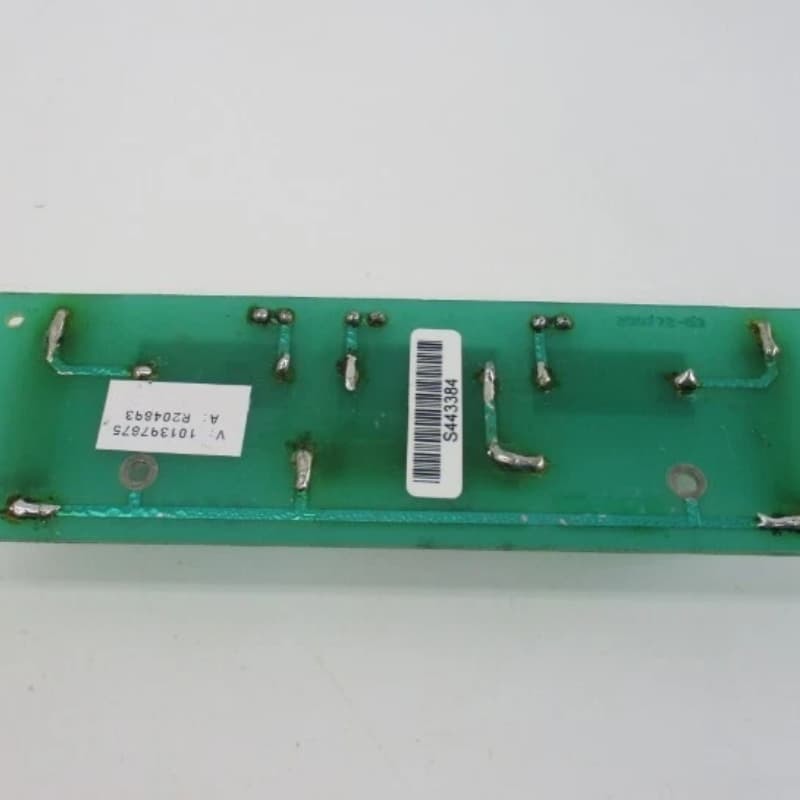

Πλακέτα τυπωμένου κυκλώματος GE Mark VI IS200DAMAG1BCB

Πίνακας εκτυπωμένων κυκλωμάτων GE Mark VI IS200DAMAG1BCB

Περιγραφή του προϊόντος:

Το GE Mark VI IS200DAMAG1BCB είναι μια πλακέτα έντυπου κυκλώματος, μέρος του συστήματος ελέγχου κίνησης της GE και των συστημάτων Mark VI Speedtronic για αεριοστροβίλους / ατμούς.

Ως ενισχυτής / πλακέτα διεπαφής κίνησης πύλης, συνδέει IGBTs (συνήθως Powerrex CM1000HA-28H) στο κύριο ράκ ελέγχου, με ένα ανά πόδι φάσης και τρία ανά κίνηση.Διαθέτει δείκτες LED (DS1-DS4) που δείχνουν τις καταστάσεις IGBT, συνδέσεις για τερματικά IGBT και Bridge Personality Interface, και χειριστήρια έως 690V/1700A, κατάλληλα για κινητήρες χαμηλής τάσης 620 πινάκων σε βιομηχανικές εφαρμογές υψηλής ισχύος.

Χαρακτηριστικά:

Το IS200DAMAG1BCB χρησιμεύει ως ενισχυτής κίνησης πύλης / πλακέτα διεπαφής με τη βασική λειτουργία σύνδεσης και ελέγχου:

The electrical connection of the upper and lower phase leg IGBT modules to the Bridge Property Interface Board (BPIA) is realized by means of 12-pin and 6-pin vertical connectors for signal and power transmission.

Η αναδρομή σε πραγματικό χρόνο της κατάστασης IGBT παρέχεται από τέσσερα LED (δύο κίτρινα και δύο πράσινα),με το κίτρινο φως που δείχνει ότι η αντίστοιχη IGBT είναι ενεργή και το πράσινο φως που δείχνει ότι είναι απενεργό, για εύκολη οπτική παρακολούθηση της λειτουργικής κατάστασης.

Ως μέρος του συστήματος κίνησης χαμηλής τάσης GE Innovation Series 620 Frame και του συστήματος ελέγχου του Mark VI Speedtronic,η IGBT υποστηρίζει τον έλεγχο κίνησης βιομηχανικών αεριοστροβιλών ή ατμογεννητριών και είναι η βασική διεπαφή μεταξύ της συσκευής διακόπτη ισχύος και του κύριου πλαισίου ελέγχου.

Τεχνικές παραμέτρους:

.
