GE IS200DRLYH1B Πίνακας τερματικού ελέγχου εξόδου αναμεταδοτήματος Mark VI

Περιγραφή Προϊόντος:

Το GE IS200DRLYH1B είναι μια πλακέτα τερματικού εξόδου ρελέ που αποτελεί μέρος της σειράς Mark VI. Διευκολύνει τις συνδέσεις εξόδου που βασίζονται σε ρελέ σε βιομηχανικά συστήματα ελέγχου, πιθανώς διεπαφή με ελεγκτές για τη μετάδοση σημάτων μεταγωγής σε εξωτερικές συσκευές.

Ως πλακέτα τερματικού, πιθανώς στεγάζει τερματικά ρελέ για ασφαλή καλωδίωση, επιτρέποντας τον έλεγχο διαφόρων περιφερειακών. Σχεδιασμένο για αξιοπιστία, ενσωματώνεται στην αρχιτεκτονική ελέγχου της GE, υποστηρίζοντας τη λειτουργικότητα εξόδου του συστήματος.

Ο ρόλος του είναι κρίσιμος στη μετάφραση των σημάτων ελέγχου σε εκτελέσιμες εξόδους μέσω ρελέ, διασφαλίζοντας την αποτελεσματική λειτουργία σε βιομηχανικές ρυθμίσεις όπου αναπτύσσονται συστήματα Mark VI.

Χαρακτηριστικά:

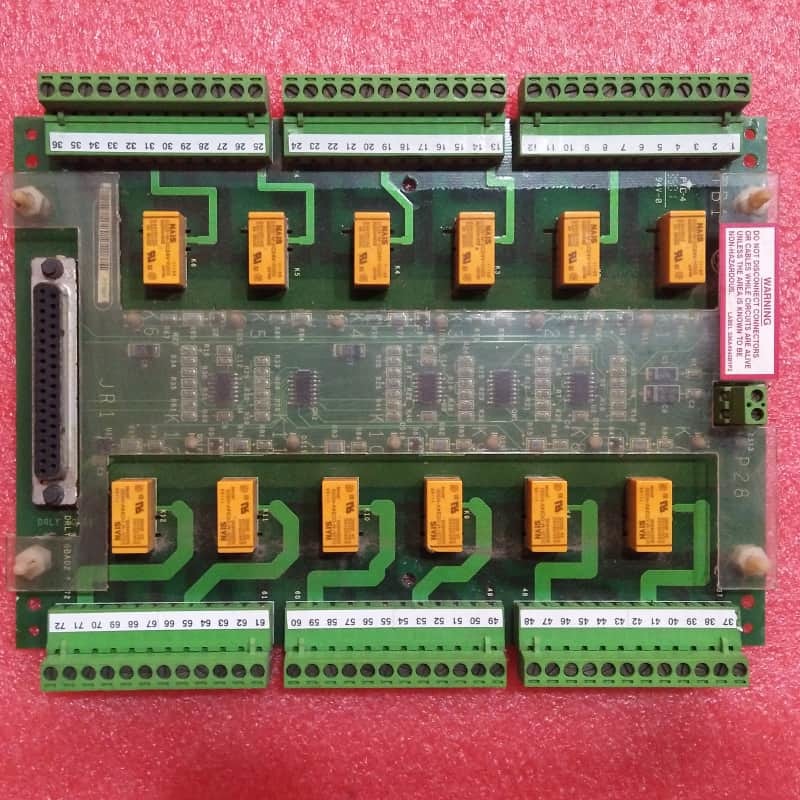

Το IS200DRLYH1B, μια πλακέτα τερματικού εξόδου ρελέ της σειράς GE Mark VI για συστήματα στροβίλων αερίου Speedtronic, είναι μια μονή, επιτοίχια (μη ράγα DIN) πλακέτα με 12 ρελέ επαφής ξηρού τύπου C. Συνδέεται με πλακέτες VCCC/VCRC/VTUR μέσω ενός μόνο καλωδίου, χρησιμοποιώντας την ίδια υποδοχή 37 ακίδων με τις μεγαλύτερες πλακέτες TRLY. Δύο μονάδες μπορούν να συνδυαστούν για 24 εξόδους.

Ως έκδοση H1B, ταιριάζει σε επικίνδυνες τοποθεσίες UL Class I, Division 2 (χαμηλότερη ισχύς από H1A). Δεν διαθέτει ισχύ σωληνοειδούς, ενσωματωμένη καταστολή και παρακολούθηση ρελέ. Τα ρελέ λαμβάνουν 28V DC από πλακέτες I/O (ένδειξη πράσινου LED), με κίτρινα LED να δείχνουν την τάση πηνίου. Από προεπιλογή απενεργοποιούνται όταν αποσυνδέονται.

Τεχνικές παράμετροι:

Εφαρμογές:

Η συσκευή ελέγχου στροβίλου GE είναι κατάλληλη για μια ποικιλία εφαρμογών και σεναρίων. Χρησιμοποιείται συνήθως σε σταθμούς παραγωγής ενέργειας, διυλιστήρια πετρελαίου και χημικά εργοστάσια επεξεργασίας. Η συσκευή διαδραματίζει κρίσιμο ρόλο στη διασφάλιση της ομαλής λειτουργίας και απόδοσης των στροβίλων, καθιστώντας την ένα απαραίτητο στοιχείο για κάθε βιομηχανική εγκατάσταση.
