Κάρτα ανεμιστήρα/μετασχηματιστή GE IS200HFPAG2ADC Εύκολη ψύξη

Η GE IS200HFPAG2ADC Κάρτα Ανεμιστήρα/Μετασχηματιστή είναι ένα βασικό εξάρτημα στο σύστημα ελέγχου στροβίλων Mark VI της GE. Ως κάρτα παροχής ρεύματος υψηλής συχνότητας ac/ανεμιστήρα, είναι ευέλικτη και μπορεί να εγκατασταθεί σε διαφορετικά ντουλάπια συστημάτων κίνησης, συνήθως κοντά σε μια σχάρα πλακέτας ή σε ένα περίβλημα ανεμιστήρα.

Αυτή η κάρτα δέχεται τάσεις εισόδου, είτε ac 230 vac είτε dc ευρέος φάσματος (230 - 1000 vdc). Στη συνέχεια, τις μετατρέπει σε συγκεκριμένες τάσεις εξόδου, συμπεριλαμβανομένων 52 vac, 19,1 vac και 52 vdc, με την έξοδο ac σε συχνότητα 25 kHz σε μορφή τετραγωνικού κύματος. Τέσσερις σύνδεσμοι stab-on χειρίζονται την είσοδο τάσης και οκτώ σύνδεσμοι plug είναι για την έξοδο.

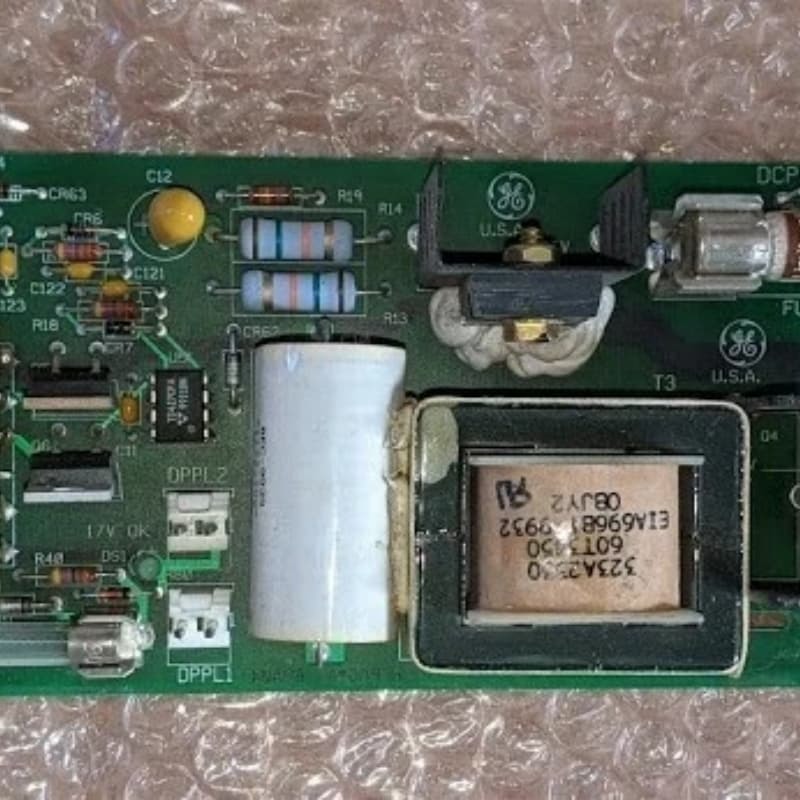

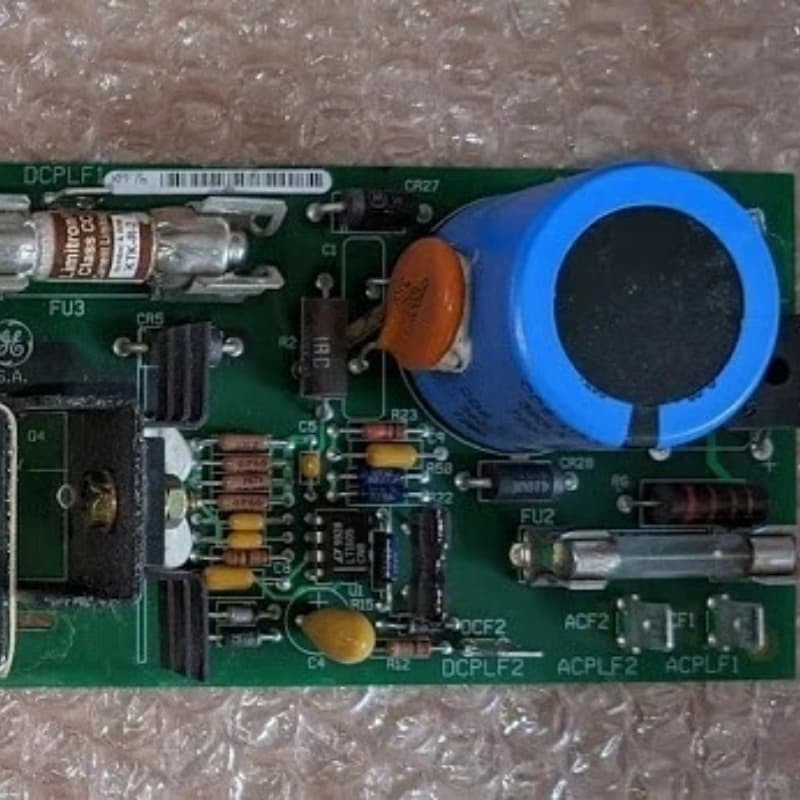

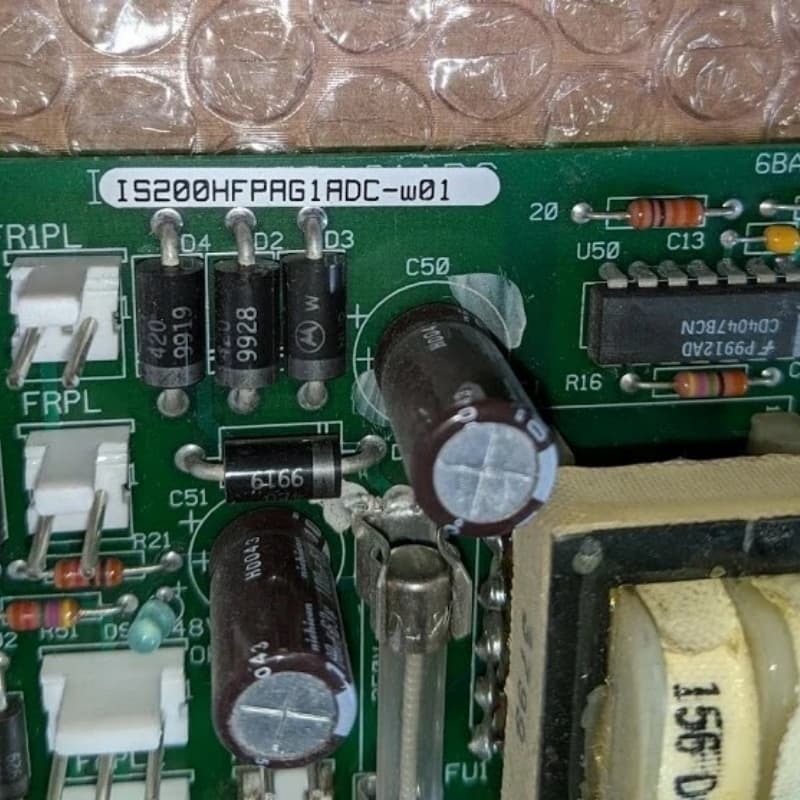

Για την προστασία των κυκλωμάτων της κάρτας, είναι εξοπλισμένη με τέσσερις ασφάλειες και ένα μεταβλητό αντιστάτη οξειδίου μετάλλου. Επιπλέον, διαθέτει δύο ψύκτρες, δύο μετασχηματιστές, δύο LED για την ένδειξη της κατάστασης εξόδου τάσης, τρανζίστορ και τρεις πυκνωτές υψηλής τάσης, παίζοντας ουσιαστικό ρόλο στη διατήρηση σταθερής παροχής ρεύματος για το συνολικό σύστημα.
