GE IS200ISBBG1AAB Κάρτα παράκαμψης Insync Bus

Η GE IS200ISBBG1AAB είναι μια κάρτα παράκαμψης διαύλου Insync, ένα βασικό στοιχείο του συστήματος διέγερσης EX2100 και μέρος του συστήματος ελέγχου στροβίλου Mark VI.
Σχεδιασμένη για βιομηχανικά περιβάλλοντα ελέγχου, επιτρέπει την προσωρινή παράκαμψη των συστημάτων αλληλοσύνδεσης μέσω της λειτουργίας JP1 Interlock Bypass, διευκολύνοντας συγκεκριμένες λειτουργίες υπό ορισμένες συνθήκες αλληλοσύνδεσης. Ως μια συμπαγής πλακέτα PCB, ενσωματώνεται απρόσκοπτα σε ρυθμίσεις ελέγχου, υποστηρίζοντας την αποτελεσματική και ευέλικτη λειτουργία συγκροτημάτων κίνησης αερίου, ατμού και ανεμογεννητριών.

Χαρακτηριστικά:

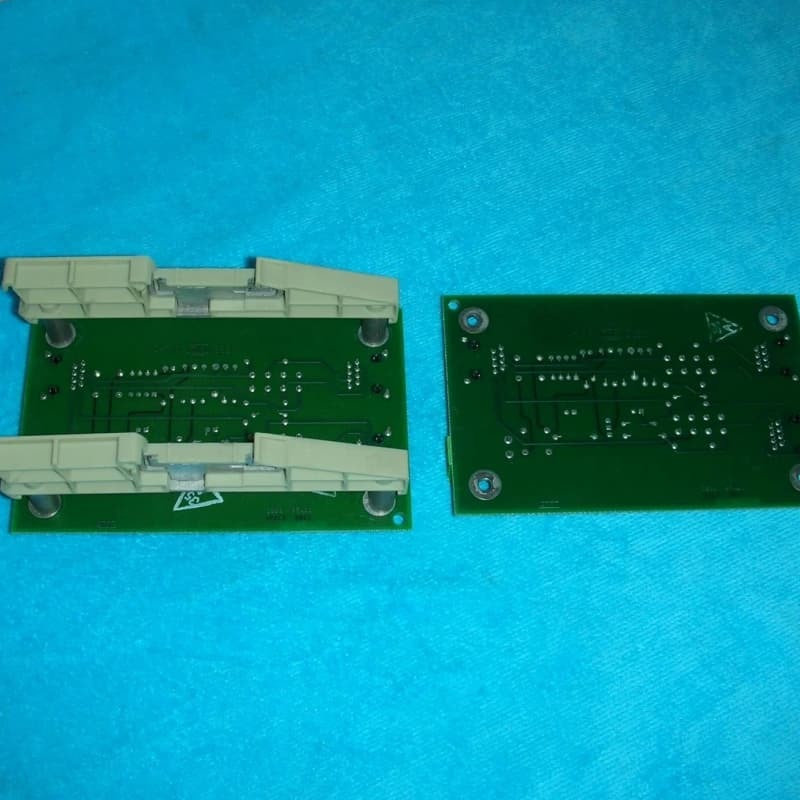

1. Συμπαγής & Τοποθέτηση σε ράγα DIN: Μικρός συντελεστής μορφής με τοποθέτηση σε ράγα DIN (ασφαλίζεται με βίδες), κατάλληλο για περιβάλλοντα με περιορισμένο χώρο. Το αγώγιμο υλικό γύρω από τις οπές εξασφαλίζει τη γείωση.

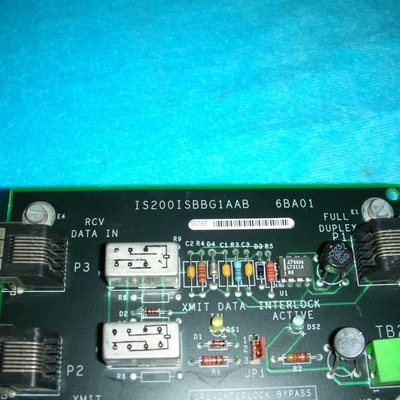

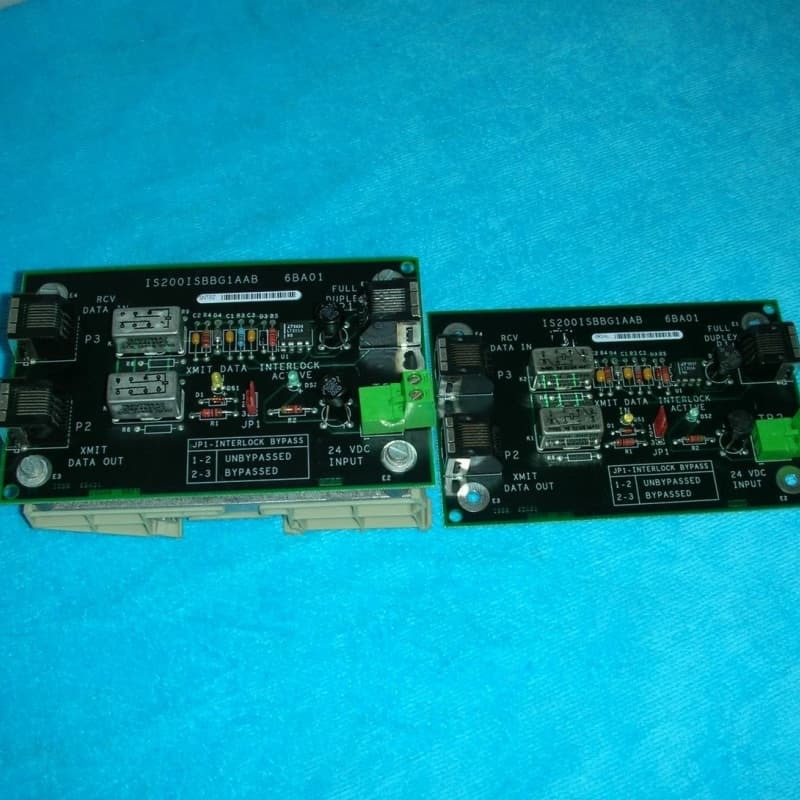

2. Διαμόρφωση Συνδέσμων: 4 σύνδεσμοι, συμπεριλαμβανομένων 3 βυσμάτων, εκ των οποίων το P1 είναι full duplex, το P2 είναι έξοδος δεδομένων XMIT, το P3 ανήκει στην είσοδο δεδομένων RCV και 1 μπλοκ ακροδεκτών P4/24 VDC είσοδος για ανταλλαγή δεδομένων και παροχή ρεύματος.

3. Jumper & Ενδείξεις: Σαφής σήμανση θέσης jumper στην πλακέτα. 2 LED για παρακολούθηση, το οποίο κίτρινο για δεδομένα XMIT, πράσινο για κατάσταση αλληλοσύνδεσης.

4. Ενσωματωμένα Εξαρτήματα: Περιλαμβάνει έναν συγκριτή τάσης χρόνου απόκρισης 200ns, ρελέ, αντιστάσεις, πυκνωτές και διόδους για σταθερή απόδοση.

5. Ασφαλείς Συνδέσεις: Λωρίδα ακροδεκτών P4 με συνδέσεις βιδών εξασφαλίζει αξιόπιστες εξωτερικές συνδέσεις καλωδίωσης.
