GE IS200RCSBG1BAA Κάρτα Snubber RC Πλάτος Δικτύου 100mm

Η GE IS200RCSBG1BAA είναι μια κάρτα Snubber RC 620 Frame σχεδιασμένη για την προστασία διόδων και Silicon-Controlled Rectifiers (SCRs) από ζημιές υπερτάσεως. Ως κρίσιμο συστατικό στα συστήματα ηλεκτρονικών ισχύος, εξασφαλίζει σταθερή λειτουργία παρέχοντας απαραίτητα κυκλώματα snubber, με μία κάρτα να απαιτείται ανά διαμόρφωση γέφυρας.

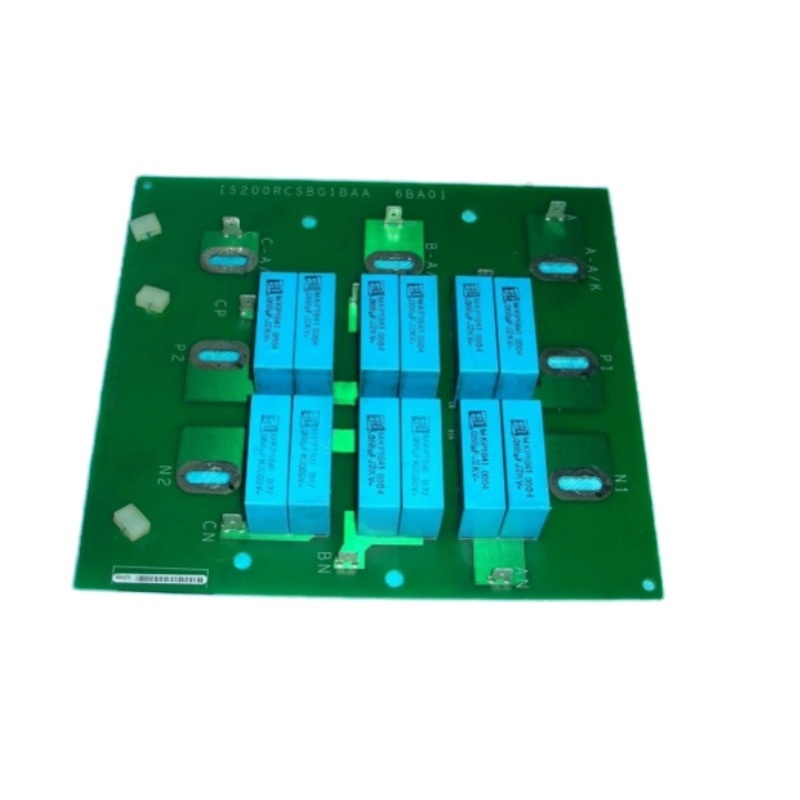

Διαθέτει δώδεκα επιφανειακά τοποθετημένους πυκνωτές διατεταγμένους σε έξι ζεύγη, με κάθε πυκνωτή να προσφέρει εύρος χωρητικότητας 0,095–0,150 µF και ρεύμα σύσφιξης 8,5 Apk. Αυτή η διαμόρφωση επιτρέπει τον ακριβή έλεγχο των αιχμών τάσης και των μεταβατικών ρευμάτων. Κάθε ζεύγος πυκνωτών ευθυγραμμίζεται με έναν ειδικό σύνδεσμο stab-on, απλοποιώντας την εγκατάσταση και τη συντήρηση. Η πλακέτα περιλαμβάνει επίσης επτά συνδέσεις ακροδεκτών με αγώγιμους δακτυλίους με την ετικέτα N1, N2, P1, P2, A-A/K, B-A/K και C-A/K, διευκολύνοντας τις ασφαλείς ηλεκτρικές συνδέσεις.

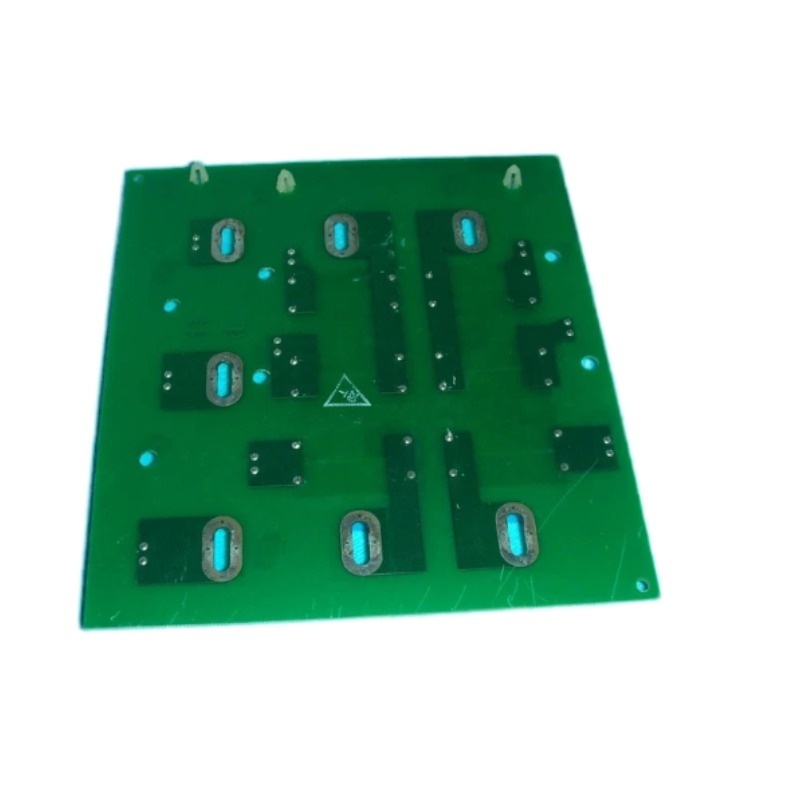

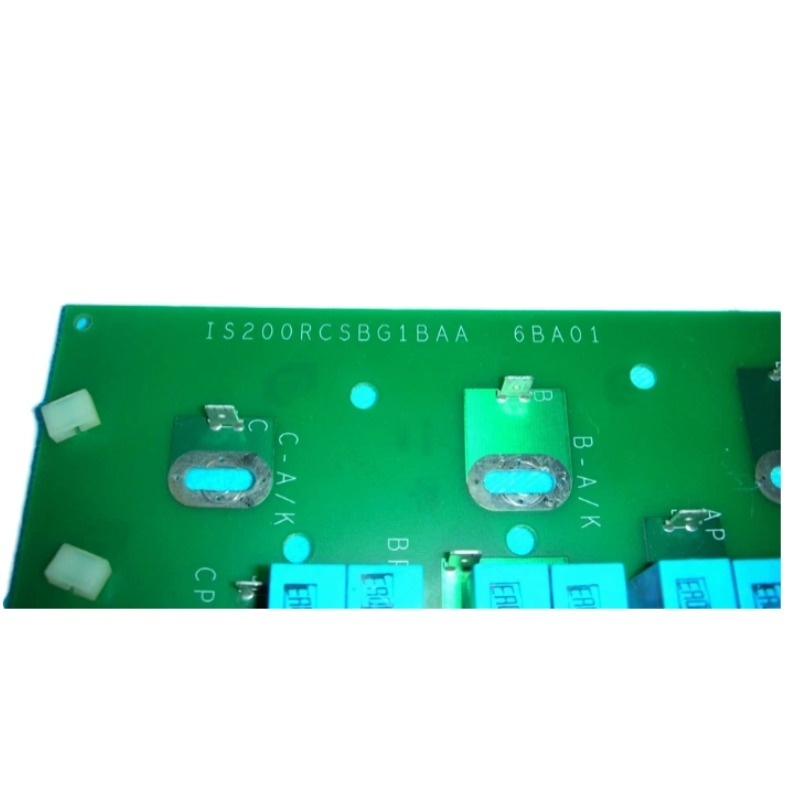

Σημειωμένη με το λογότυπο General Electric και κωδικούς προϊόντων όπως 6BA01, η κάρτα διαθέτει εργοστασιακά διάτρητες οπές σε δύο γωνίες για εύκολη τοποθέτηση. Για αναλυτικές πληροφορίες σχετικά με τη λειτουργία, τις απαιτήσεις εφαρμογής, τις προφυλάξεις χειρισμού και τις διαδικασίες αντικατάστασης, οι χρήστες θα πρέπει να συμβουλεύονται την επίσημη τεκμηρίωση της GE, για να εξασφαλίσουν ασφαλή και αποτελεσματική λειτουργία.
