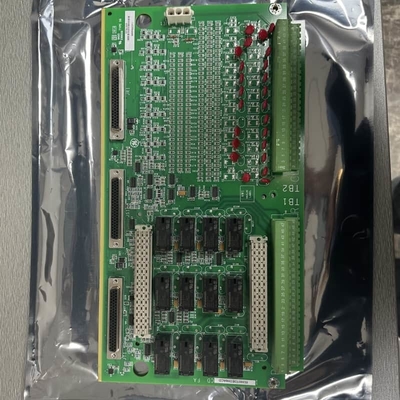

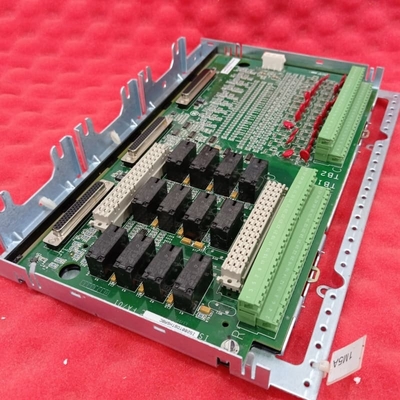

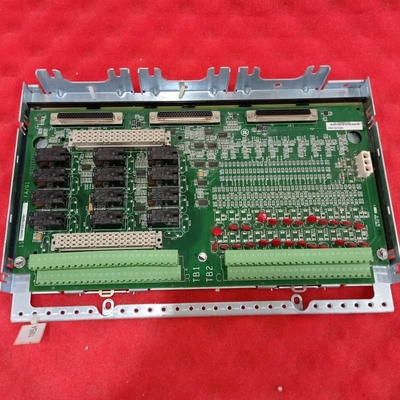

GE IS230TDBTH6A Διακριτή πίνακα τερματικού εισόδου-έξόδου για έλεγχο τουρμπίνων

Η ΓΕIS230TDBTH6A(IS200TDBTH6ABC)είναι ένα ισχυρό Discrete Input/Output Terminal Board της σειράς Mark VI, σχεδιασμένο για συστήματα TMR με DIN-rail ή επίπεδη τοποθέτηση.Δέχεται 24 ομαδικά απομονωμένες εισόδους επαφής (ονομαστική 125V DC) και διαθέτει 12 ρελέ Form-CΕξοπλισμένο με 49 βαρύστες οξειδίου μετάλλου (MOV) και φίλτρα εισόδου, καταπνίγει τις υπερβολές και τον θόρυβο υψηλής συχνότητας,διασφάλιση της ακεραιότητας του σήματος σε σκληρά βιομηχανικά περιβάλλοντα.

Είναι συμβατό με τα συστήματα Mark VI, συνδέεται με τρία πακέτα PDIO I / O μέσω συνδέσμων τύπου D, επικοινωνώντας με ελεγκτές μέσω Ethernet κάθε πακέτο που συνδέεται με R, S ή διπλό ελεγκτή.Η εγκατάσταση περιλαμβάνει την τοποθέτηση σε ένα μεταλλικό φορείο με καλωδίωση 12-24 AWG σε δύο 48 τερματικά μπλοκ (TB1 για ρελέ)Η επιλογή WROBH1 χρησιμοποιεί 6 πηγάδια για τον έλεγχο της ισχύος του ρελέ.

Βασικά χαρακτηριστικά
Δυνατότητα εισόδου/εξόδου:24 ομαδικά απομονωμένες εισόδους επαφής (125V DC) και 12 ρελέ Form-C, με προαιρετική επέκταση μέσω WROBH1.

Στερεή προστασία:Οι κινητήρες και τα φίλτρα εισόδου προστατεύουν από τις υπερχείλιες τάσεις και τον θόρυβο, κρίσιμο για την βιομηχανική αξιοπιστία.

Συμβατότητα TMR:Ενσωματώνεται με τρία πακέτα PDIO για την επικοινωνία με βάση το Ethernet με τους ελεγκτές TMR, εξασφαλίζοντας εφεδρικότητα.

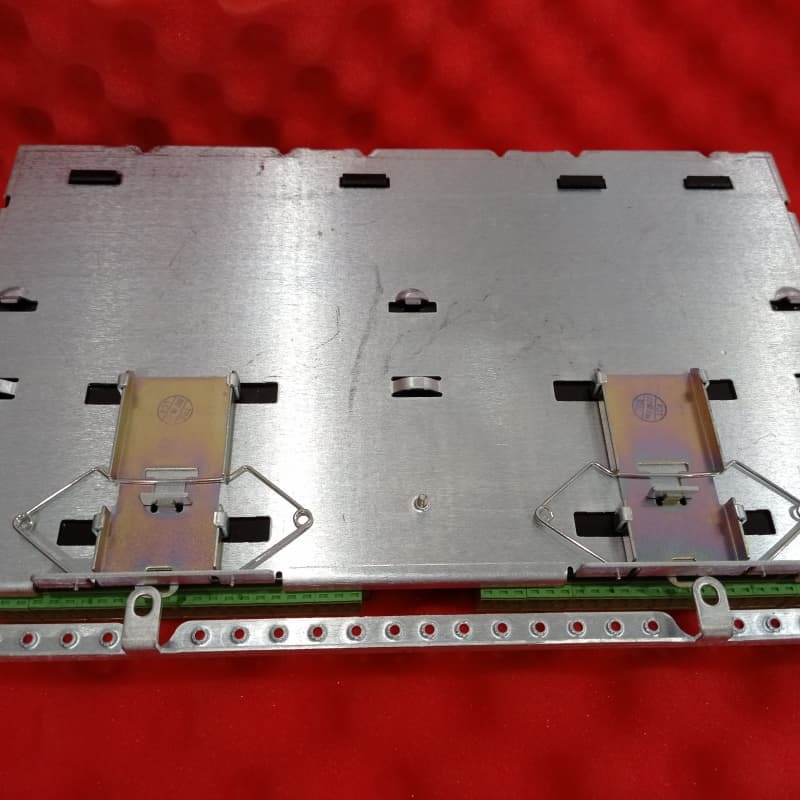

Ελαστική τοποθέτηση:ΔΙΝ σιδηροτροχιά ή ντουλάπι-εγκαταστάσιμη μέσω μεταλλικού φορητού φύλλου, με pluggable Euro-style τερματικά μπλοκ (TB1/TB2) για οργανωμένη καλωδίωση.

Απλοποιημένη διαμόρφωση:Χωρίς υλικοτεχνικά άλματα, προαιρετικά η πλακέτα WROBH1 χρησιμοποιεί 6 άλματα για την ενεργοποίηση/αποκατάργηση της ισχύος του ρελέ, προσαρμοζόμενη στις ανάγκες ξηρής επαφής.

Διαγνωστική:Οι οθόνες αναμεταδίδουν επαφές και κατάσταση ασφάλειας με το WROBH, παρέχοντας ανατροφοδότηση στα πακέτα PDIO για αποτελεσματική αντιμετώπιση προβλημάτων.
