GE IS200TSVOH1BBB Πίνακας Τερματισμού Servo για Έλεγχο Στροβίλου Mark VI

Η GE IS200TSVOH1BBB είναι μια πλακέτα τερματισμού σερβοβαλβίδας (TSVO) σχεδιασμένη για τα Συστήματα Ελέγχου Στροβίλων Mark VI της General Electric, που χρησιμοποιούνται σε συστήματα ελέγχου αερίου, ατμού και ανεμογεννητριών—μια αναβάθμιση από τη σειρά Mark V με εκτεταμένη συμβατότητα με ανεμογεννήτριες. Λειτουργεί ως κρίσιμη διεπαφή για σερβοενεργοποιητές τριών πηνίων σε εφαρμογές Speedtronic, επεξεργαζόμενη σήματα χαμηλού επιπέδου: 0 έως ±50 V DC αναλογικό, <24 V AC, και βρόχους ρεύματος 4–20 mA.

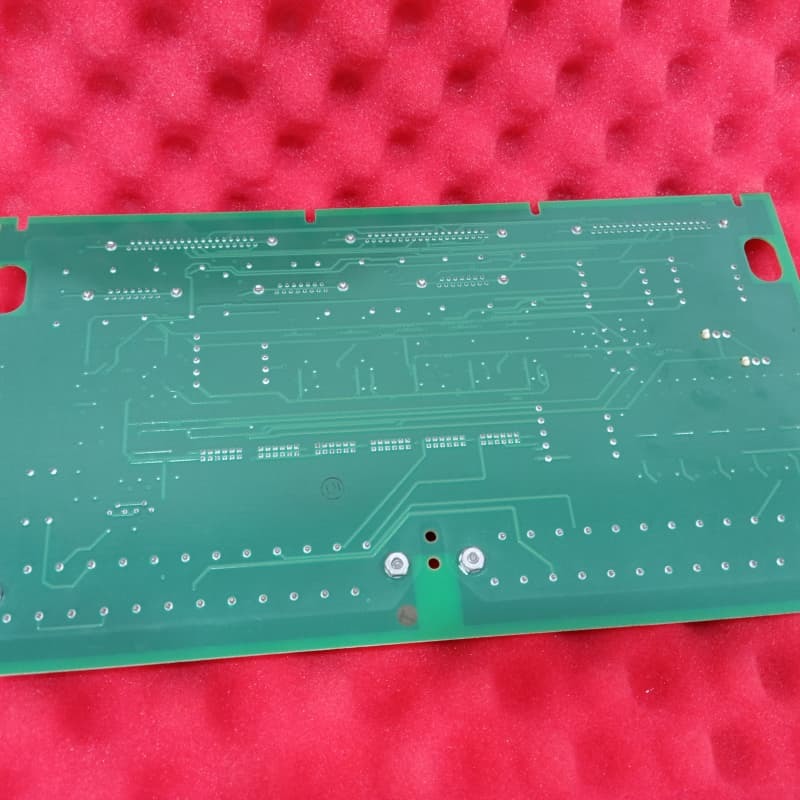

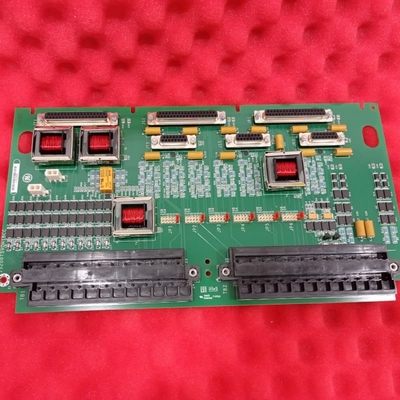

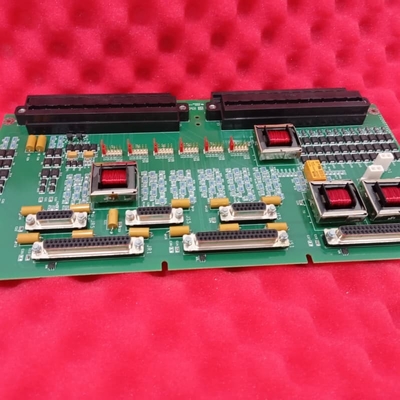

Φυσικά, διαθέτει έξι συνδέσμους D-shell, δύο ακροδέκτες, τέσσερις μετασχηματιστές και εξαρτήματα όπως τρανζίστορ, ρελέ και ολοκληρωμένα κυκλώματα. Με εγκοπές κατά μήκος των μακρών άκρων με τρεις οπές γωνιακής διάτρησης, ζυγίζει ~2,00 λίβρες και περιλαμβάνει έξι βραχυκυκλωτήρες, ο καθένας με έξι ρυθμίσεις. Μέρος της σειράς IS200, έχει επίστρωση PCB και αναγνωρίζεται μέσω της κωδικοποίησης του αριθμού προϊόντος.

Χαρακτηριστικά:
1. Διεπαφή Ελέγχου Servo: Συνδέεται με σερβοενεργοποιητές τριών πηνίων, χειριζόμενη διάφορα σήματα χαμηλού επιπέδου για ακριβή έλεγχο ενεργοποιητή στροβίλου.

2. Συμβατότητα Mark VI: Απαραίτητο για τα συστήματα Mark VI, υποστηρίζοντας αέριο, ατμό και ανεμογεννήτριες, ενισχύοντας την ευελιξία σε σχέση με τα προηγούμενα μοντέλα Mark V.

3. Στιβαρό υλικό: Περιλαμβάνει έξι συνδέσμους D-shell, ακροδέκτες, μετασχηματιστές και διαμορφώσιμους βραχυκυκλωτήρες (6 ρυθμίσεις ο καθένας) για ευέλικτη ρύθμιση.

4. Ανθεκτικός σχεδιασμός: Η επίστρωση, οι εγκοπές και οι γωνιακές οπές εξασφαλίζουν ανθεκτικότητα σε βιομηχανικά περιβάλλοντα στροβίλων.
