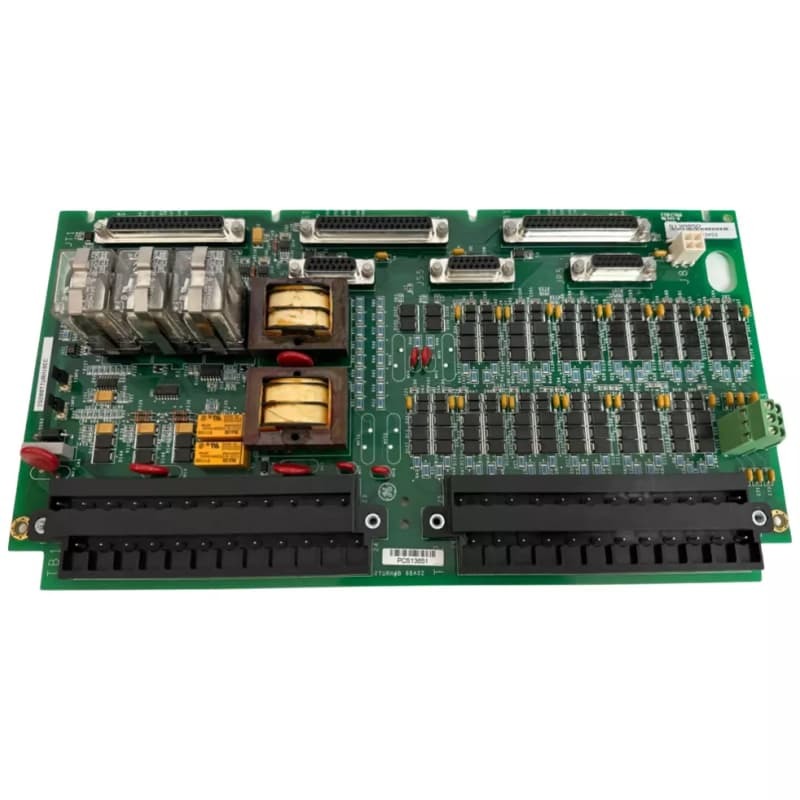

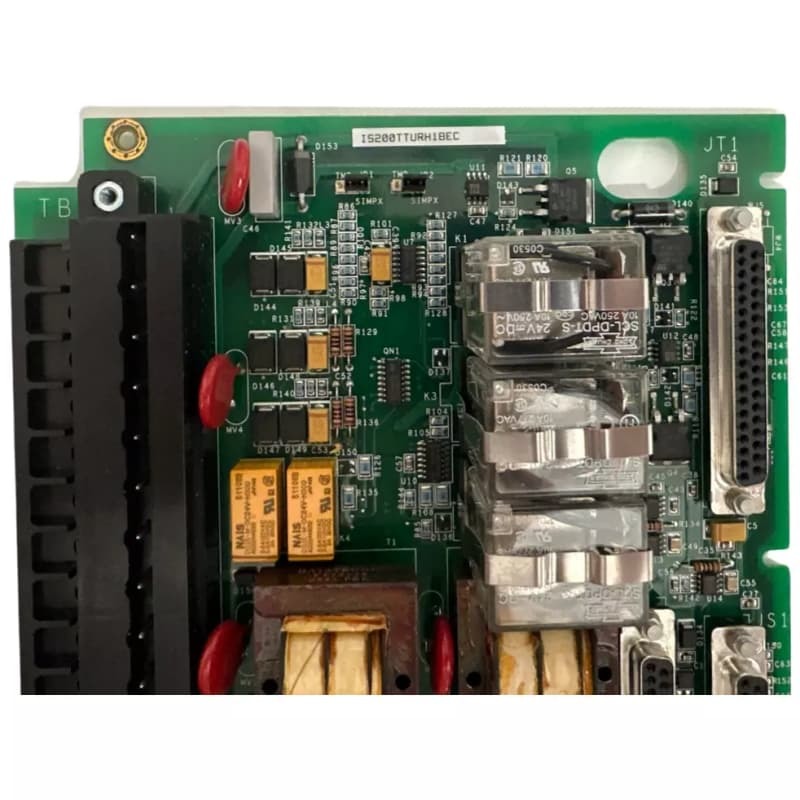

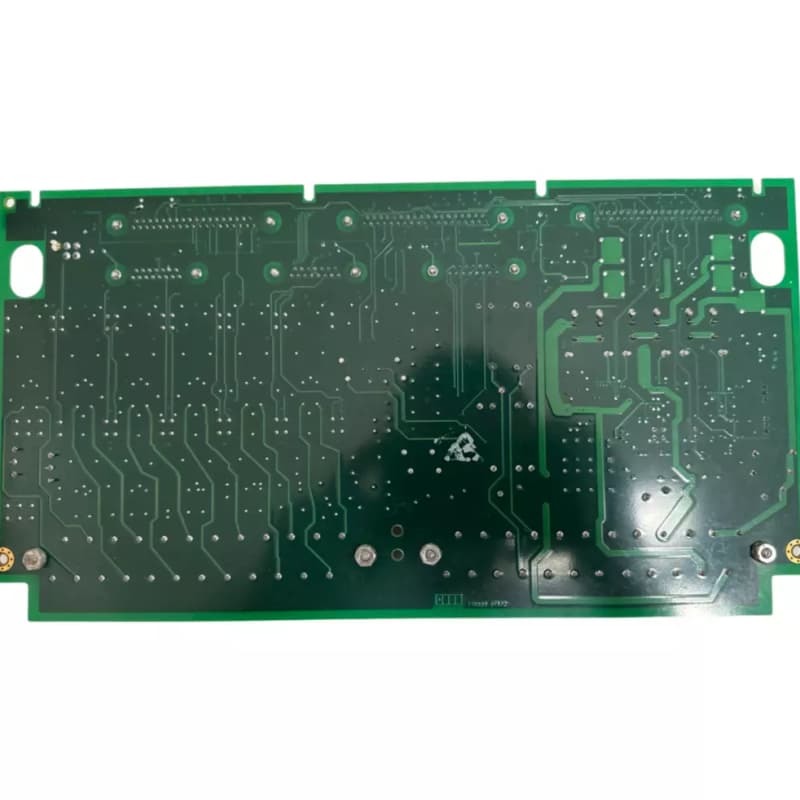

GE IS200TTURH1BCC Πίνακας τερματισμού τουρμπίνας για το σήμα VI

Το GE IS200TTURH1BCC είναι μια Πίνακας Εισόδου Πρωτεύουσας Προστασίας στο Mark VI, κρίσιμη για τον έλεγχο στροβίλων αερίου, ατμού και αέρα. Ως πίνακας τερματισμού στροβίλου, διασυνδέεται με τον επεξεργαστή I/O του στροβίλου, διαχειρίζεται βασικές εισόδους/εξόδους, έχει 12 παθητικές συσκευές ρυθμού παλμού, σήματα τάσης γεννήτριας/διαύλου από μετασχηματιστές δυναμικού, έξοδο 125V DC για το πηνίο του κύριου διακόπτη και εισόδους αισθητήρων τάσης/ρεύματος άξονα.

Διαθέτει ρελέ K25, K25P και K25A—όλα πρέπει να κλείσουν για να τροφοδοτήσουν 125V DC στον κύριο διακόπτη. Οι σύνδεσμοι περιλαμβάνουν JR5 (σήματα ταχύτητας προς VTUR), JR1 και πρόσθετους συνδέσμους για συστήματα TMR. Η εγκατάσταση περιλαμβάνει καλωδίωση σε ακροδέκτες TB1/TB2 και τη χρήση γεφυρών JP1/JP2 για εναλλαγή μεταξύ διαμορφώσεων Simplex και TMR. Το TB3 υποστηρίζει προαιρετικές συνδέσεις TTL σε ενεργές λήψεις ταχύτητας.

Χαρακτηριστικά:
Πολυλειτουργικό I/O: Διαχειρίζεται τη μέτρηση ταχύτητας, την παρακολούθηση τάσης, τον έλεγχο διακόπτη και την επεξεργασία σήματος άξονα, απαραίτητο για τη λειτουργία του στροβίλου.

Υποστήριξη πλεονασμού: Διαμορφώσιμο μέσω γεφυρών για συστήματα Simplex ή TMR, με TMR που χρησιμοποιεί έξι συνδέσμους για ανοχή σε σφάλματα.

Κρίσιμα ρελέ: Τα ρελέ K25, K25P, K25A επιτρέπουν τη λειτουργία του κύριου διακόπτη, εξασφαλίζοντας ασφαλή διανομή ισχύος.

Ευέλικτη συνδεσιμότητα: Περιλαμβάνει συνδέσμους D-shell, ακροδέκτες και TB3 για TTL, προσαρμοζόμενο σε διάφορες εισόδους αισθητήρων/συσκευών.

Συμβατότητα Mark VI: Ενσωματώνεται με συστήματα Mark VI/VIe, υποστηρίζοντας στροβίλους αερίου, ατμού και αέρα—μια αναβάθμιση σε σχέση με τις περιορισμένες εφαρμογές του Mark V.
