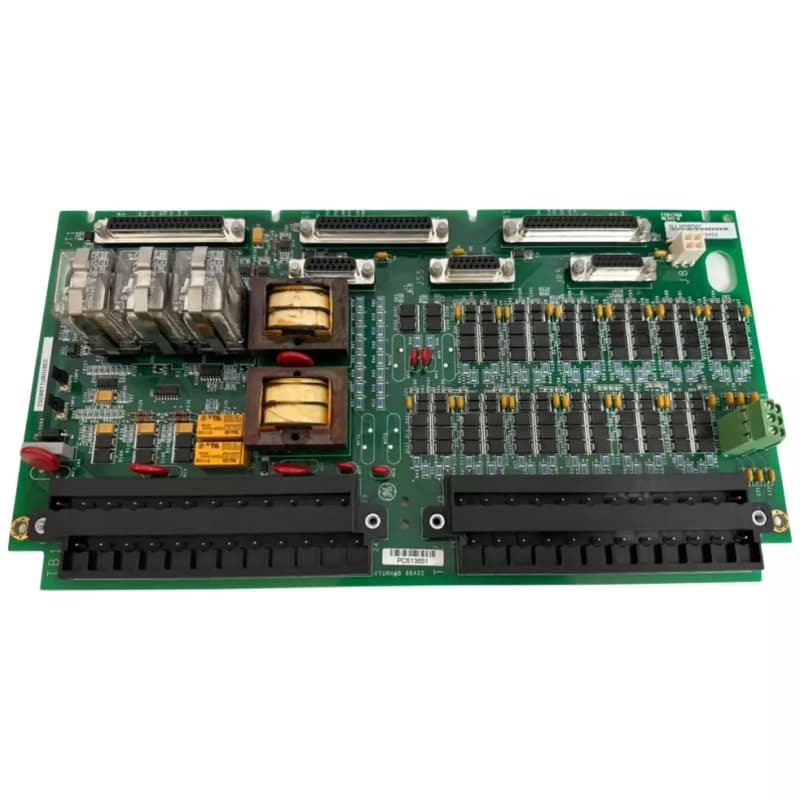

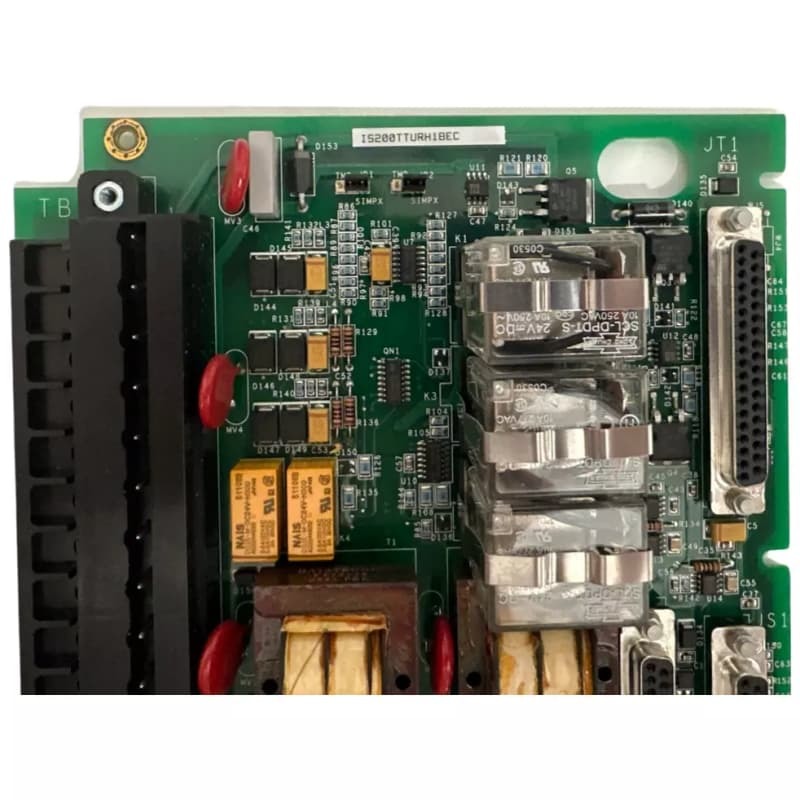

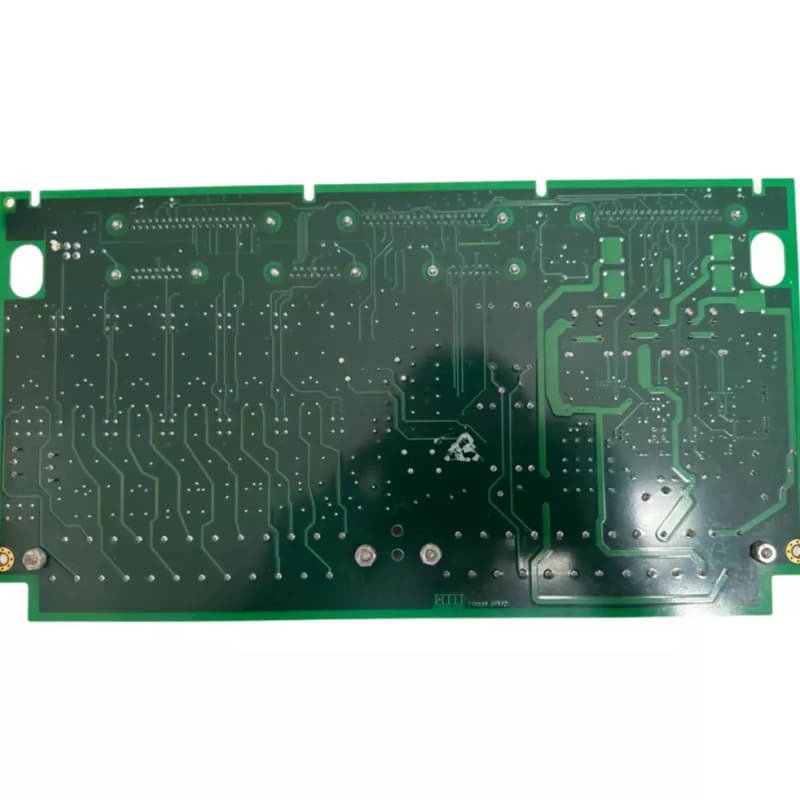

GE IS200TTURH1BEC Πίνακας Τερματισμού Στροβίλου για Συστήματα Mark VI

Η GE IS200TTURH1BEC είναι ένας Πίνακας Τερματισμού Στροβίλου, μέρος των συστημάτων Mark VI της GE, σχεδιασμένος για έλεγχο αεριοστροβίλων, ατμοστροβίλων και ανεμογεννητριών. Διασυνδέεται με τον επεξεργαστή I/O του στροβίλου, διαχειρίζοντας κρίσιμες εισόδους/εξόδους: 12 παθητικές συσκευές ρυθμού παλμού για μέτρηση ταχύτητας, σήματα τάσης γεννήτριας/διαύλου από μετασχηματιστές δυναμικού, έξοδος 125V DC για πηνίο κύριου διακόπτη (52G) και είσοδοι αισθητήρων τάσης/ρεύματος άξονα.

Διαθέτει ρελέ K25, K25P και K25A, και τα δύο απαιτούνται να κλείσουν για την τροφοδοσία του διακόπτη—υποστηρίζει διαμορφώσεις simplex και TMR μέσω γεφυρών. Οι σύνδεσμοι περιλαμβάνουν JR5 σε σήματα ταχύτητας, JR1 σε άλλα σήματα και πρόσθετες θύρες συμβατές με TMR όπως JS5, JT5. Η καλωδίωση χρησιμοποιεί ακροδέκτες TB1/TB2 με γειωμένες ταινίες θωράκισης. Το TB3 φιλοξενεί προαιρετικές συνδέσεις TTL. Εξοπλισμένο με ρελέ, μετασχηματιστές και συνδέσμους D-shell, εξασφαλίζει στιβαρή απόδοση σε βιομηχανικά περιβάλλοντα στροβίλων.

Χαρακτηριστικά:
Πολυλειτουργικό I/O: Διαχειρίζεται τη μέτρηση ταχύτητας, την παρακολούθηση τάσης, τον έλεγχο διακόπτη και την επεξεργασία σήματος άξονα, απαραίτητα για τη λειτουργία του στροβίλου.

Υποστήριξη πλεονασμού: Διαμορφώνεται μέσω γεφυρών για συστήματα Simplex ή TMR, με TMR να χρησιμοποιεί έξι συνδέσμους για ανοχή σε σφάλματα.

Κρίσιμα ρελέ: Τα ρελέ K25, K25P, K25A επιτρέπουν τη λειτουργία του κύριου διακόπτη, εξασφαλίζοντας ασφαλή διανομή ισχύος.

Ευέλικτη συνδεσιμότητα: Περιλαμβάνει συνδέσμους D-shell, ακροδέκτες και TB3 για TTL, προσαρμοζόμενο σε διάφορες εισόδους αισθητήρων/συσκευών.

Συμβατότητα Mark VI: Ενσωματώνεται με συστήματα Mark VI/VIe, υποστηρίζοντας αεριοστροβίλους, ατμοστροβίλους και ανεμογεννήτριες—μια αναβάθμιση σε σχέση με τις περιορισμένες εφαρμογές του Mark V.
