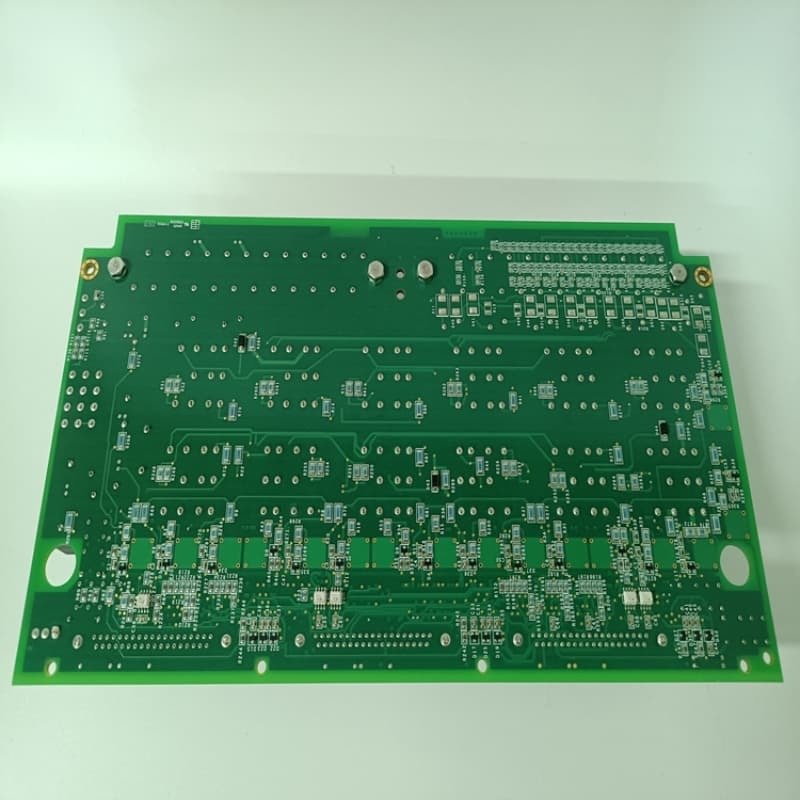

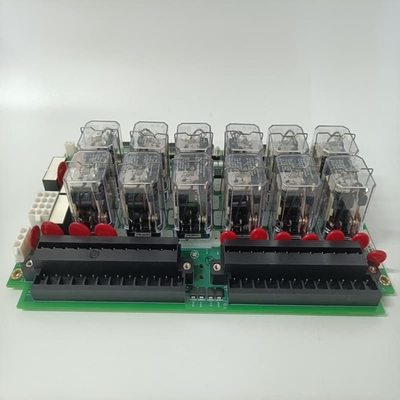

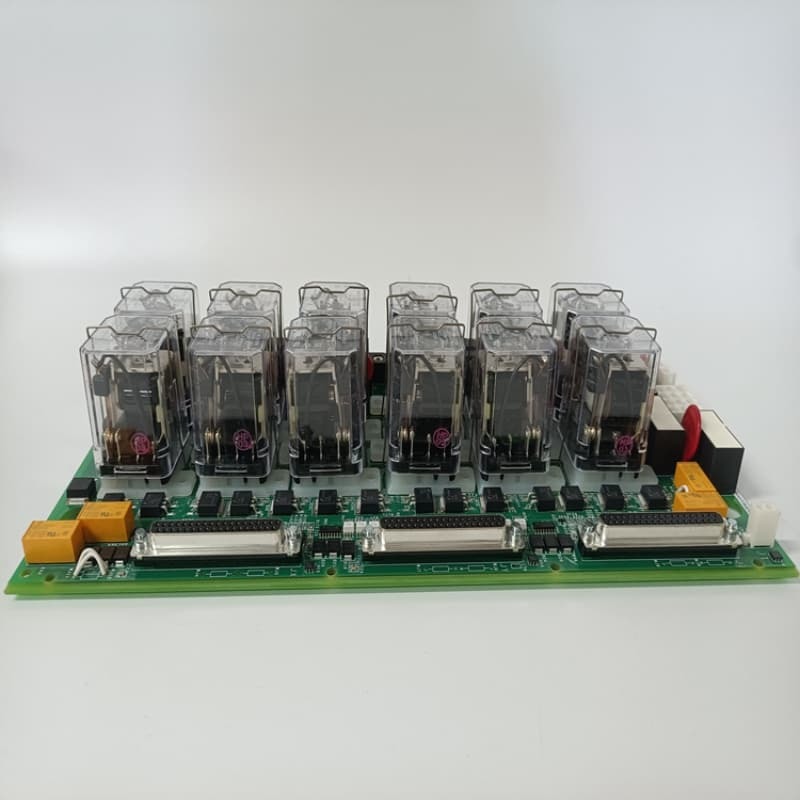

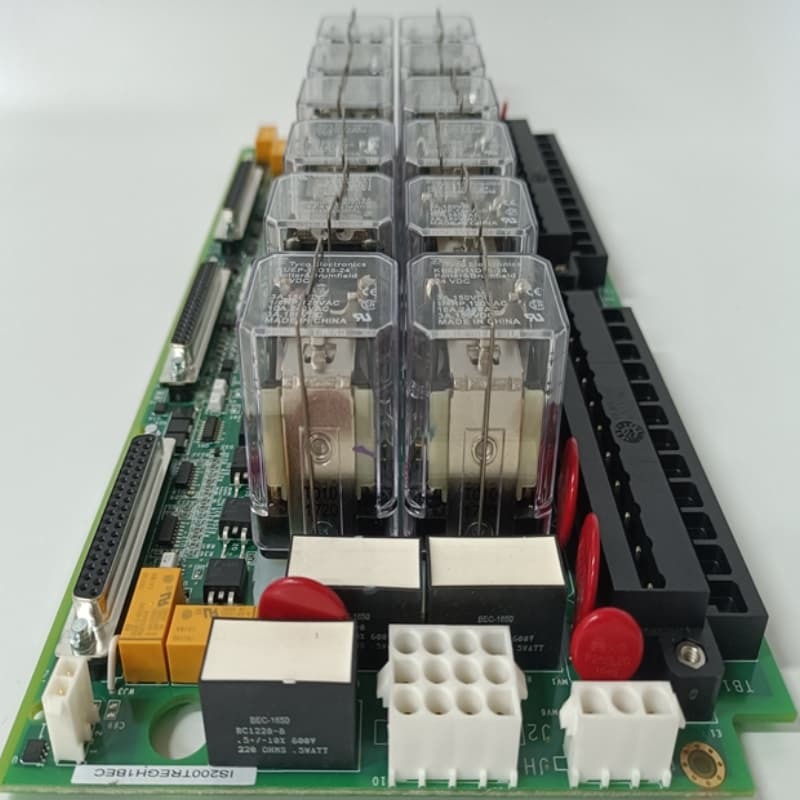

GE IS200TREGH1BDB Πίνακας Τερματισμού Έκτακτης Διακοπής Mark VI

Η GE IS200TREGH1BDB είναι ένας τερματικός πίνακας έκτακτης διακοπής τουρμπίνας στο σύστημα ελέγχου Mark VI, υπεύθυνος για την τροφοδοσία έως και τριών σωληνοειδών έκτακτης διακοπής. Παρέχει τη θετική πλευρά της ισχύος DC στα σωληνοειδή, λειτουργώντας σε συνδυασμό με τον πίνακα TRPG (ο οποίος παρέχει την αρνητική πλευρά) για να εξασφαλίσει ισορροπημένη κατανομή ισχύος. Ελέγχεται εξ ολοκλήρου από τον ελεγκτή I/O, αποτελεί ένα κρίσιμο μέρος του μηχανισμού ασφαλείας της τουρμπίνας, επιτρέποντας έκτακτες διακοπές όταν χρειάζεται.

Σε απλά συστήματα, συνδέεται μέσω καλωδίου J1 με τον τερματικό πίνακα TSVO, μεταδίδοντας σήματα διακοπής για την ενεργοποίηση μιας λειτουργίας σύσφιξης βαλβίδας σέρβο μετά τη διακοπή. με τον ελεγκτή I/O να διαχειρίζεται την προστασία υπερτάχυνσης έκτακτης ανάγκης, τις διακοπές έκτακτης ανάγκης και τις λειτουργίες ρελέ. Η λειτουργικότητα των σωληνοειδών επαληθεύεται μέσω δοκιμών online/offline, εξασφαλίζοντας την ανταπόκριση κατά τη διάρκεια κρίσιμων σεναρίων.

Χαρακτηριστικά:
Ισχύς Σωληνοειδούς Διακοπής: Παρέχει θετική ισχύ DC σε έως και 3 σωληνοειδή, σε συνδυασμό με το TRPG για συντονισμένη λειτουργία.

Ενσωμάτωση Ελεγκτή I/O: Διαχειρίζεται από τον ελεγκτή I/O, ο οποίος χειρίζεται την προστασία υπερτάχυνσης έκτακτης ανάγκης, τις διακοπές έκτακτης ανάγκης και ελέγχει 12 ρελέ για πλεονάζουσα ενεργοποίηση σωληνοειδών.

Συμβατότητα Simplex: Περιλαμβάνει ένα καλώδιο J1 στο TSVO για σύσφιξη βαλβίδας σέρβο μετά τη διακοπή, ενισχύοντας την ασφάλεια σε μη πλεονάζουσες ρυθμίσεις.

Δυνατότητες Δοκιμών:Υποστηρίζει χειροκίνητες δοκιμές σωληνοειδών online και προσομοιώσεις υπερτάχυνσης offline, με επαφές ανατροφοδότησης που επιβεβαιώνουν επιτυχημένες διακοπές.

Έλεγχος Πλεονάζοντος Ρελέ: Εννέα ρελέ σε τρεις ομάδες ψηφοφορίας εξασφαλίζουν αξιόπιστη ενεργοποίηση σωληνοειδών, ελαχιστοποιώντας τις ψευδείς ενεργοποιήσεις και τις αστοχίες ενός σημείου.
