GE IS200TRLYH1BGF Πίνακας εκμεταλλευτικού τερματικού για τον έλεγχο τουρμπίνας Mark VI

Η ΓΕIS200TRLYH1BGFείναι πίνακας εξόδου ρελέ στο σύστημα ελέγχου τουρμπίνας Mark VI, που ελέγχεται από πίνακες VCCC, VCRC ή VGEN, υποστηρίζοντας τόσο τις διαμορφώσεις simplex όσο και TMR.Συνδέεται με το ράφι VME μέσω καλωδίων χύτευσης ∆ χρησιμοποιώντας το JA1 για απλές ρυθμίσεις και το JR1/JS1/JT1 για τα συστήματα TMRΗ συσκευή διαθέτει 12 πλέξιμα μαγνητικά ρελέ, προσφέρει ευέλικτες εξόδους: τα πρώτα 6 είναι ρυθμιζόμενα για ξηρές επαφές Form-C ή εξωτερικό έλεγχο ηλεκτροσόκ.οι ρελέι 7 ̇ 11 παρέχουν ασύρματες απομονωμένες επαφές τύπου C, και το ρελέ 12 είναι εξειδικευμένο για εφαρμογές όπως οι μετασχηματιστές ανάφλεξης.

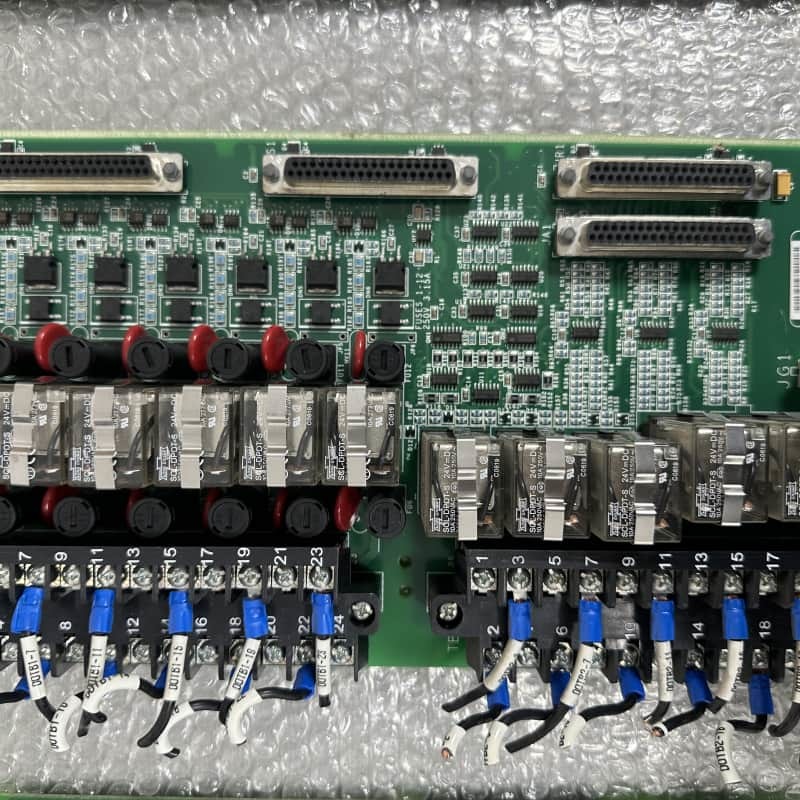

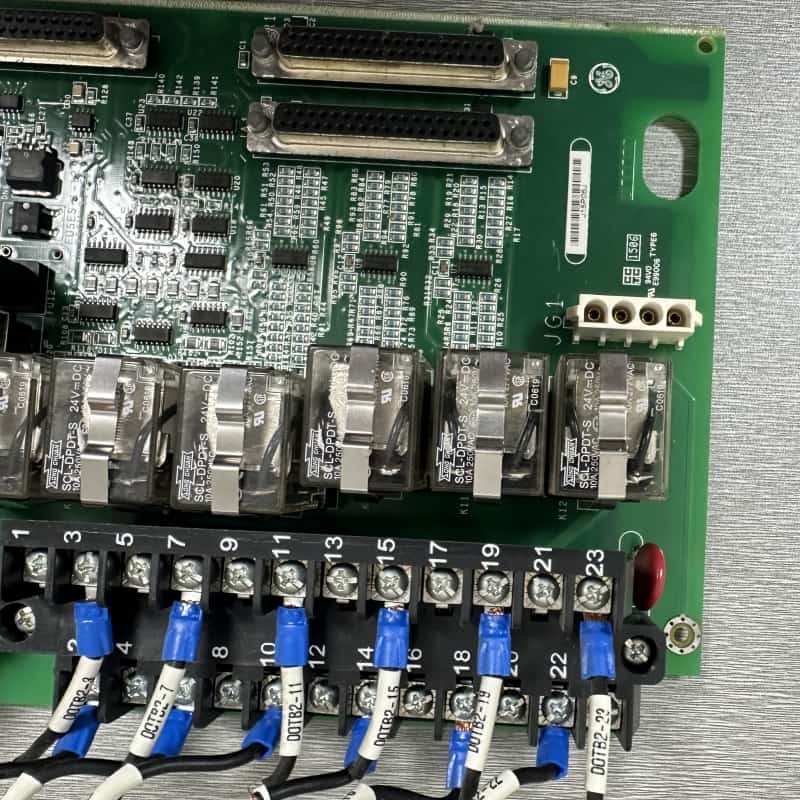

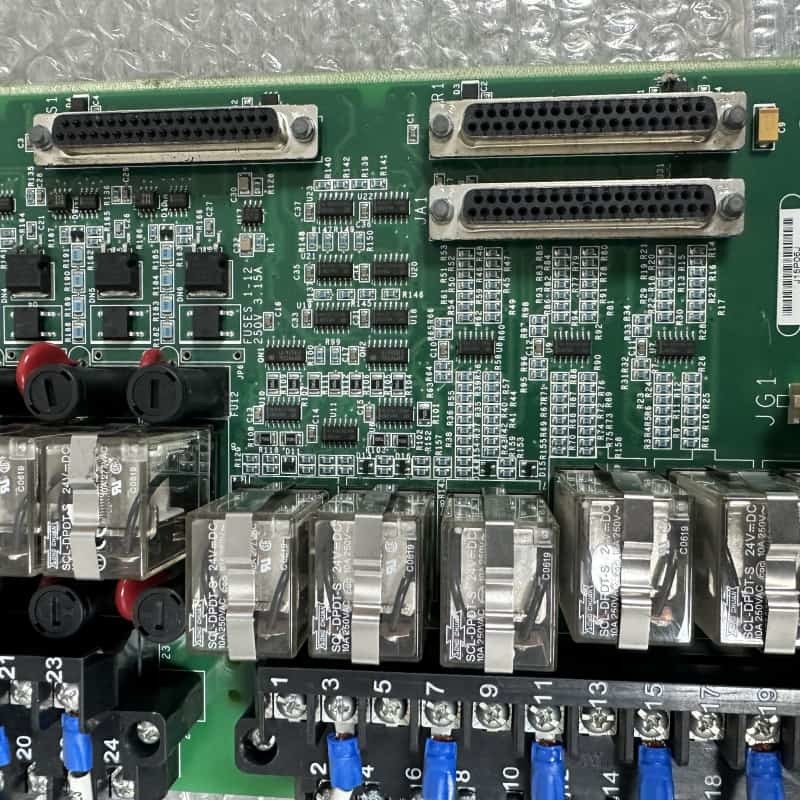

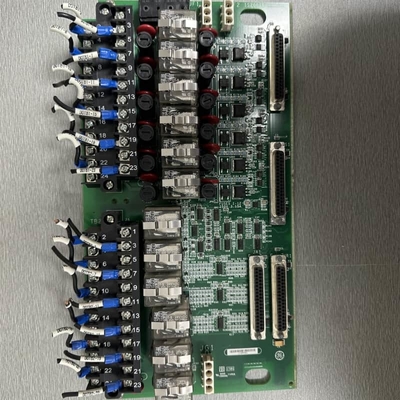

Φυσικά, η ορθογώνια πλακέτα διαθέτει δύο μακρά μαύρα τερματικά μπλοκ, κατακόρυφα ρελέ με διαφανή κάλυψη, τρανζίστορες, κόκκινα MOV, μπλε πυκνωτές και ολοκληρωμένα κυκλώματα.Ως μέρος της παλαιότερης σειράς Mark VI, εξασφαλίζει αξιόπιστη απόδοση στον έλεγχο βιομηχανικών ανεμογεννητριών, παρά το γεγονός ότι έχει διακοπεί η παραγωγή.

Χαρακτηριστικά:
Ευελιξία αναμεταδόχου:12 ρελέ με ρυθμιζόμενες εξόδους, 6 για ξηρές επαφές/σολενοειδή, 5 ειδικές ξηρές επαφές, 1 ειδική για μετασχηματιστές ανάφλεξης.

Πολυδιάστατη ισχύς:Υποστηρίζει 125V DC, 115/230V AC, και προαιρετικά 24V DC, με ασφαλίστρες επιλογής jumper και ενσωματωμένη καταστολή για ασφάλεια.

Υποστήριξη απολύσεων:Ενσωματώνεται με τα συστήματα TMR μέσω πολλαπλών συνδέσεων, εξασφαλίζοντας ανοχή σφαλμάτων σε κρίσιμες εφαρμογές.

Ανίχνευση σφαλμάτων:Οι οθόνες αναμεταδίδουν απώλειες διέγερσης, αποκλίσεις ρεύματος τροχιάς και αστοχίες επικοινωνίας, ενεργοποιώντας συναγερμούς ή απενεργοποιώντας τους αναμεταδότες για λόγους ασφάλειας.

Δυνατό σχέδιο:Τα ανθεκτικά εξαρτήματα (MOV, τρανζίστορ) και η κατασκευή βιομηχανικής ποιότητας εξασφαλίζουν μακροζωία σε σκληρά περιβάλλοντα των ανεμογεννήτρων.

Σύστημα συμβατότητας:Λειτουργεί απρόσκοπτα με τους ελεγκτές Mark VI, βελτιώνοντας την ευελιξία ελέγχου στον αυτοματισμό των αεριοστροβιλών/ατμοστρόβιλων.
