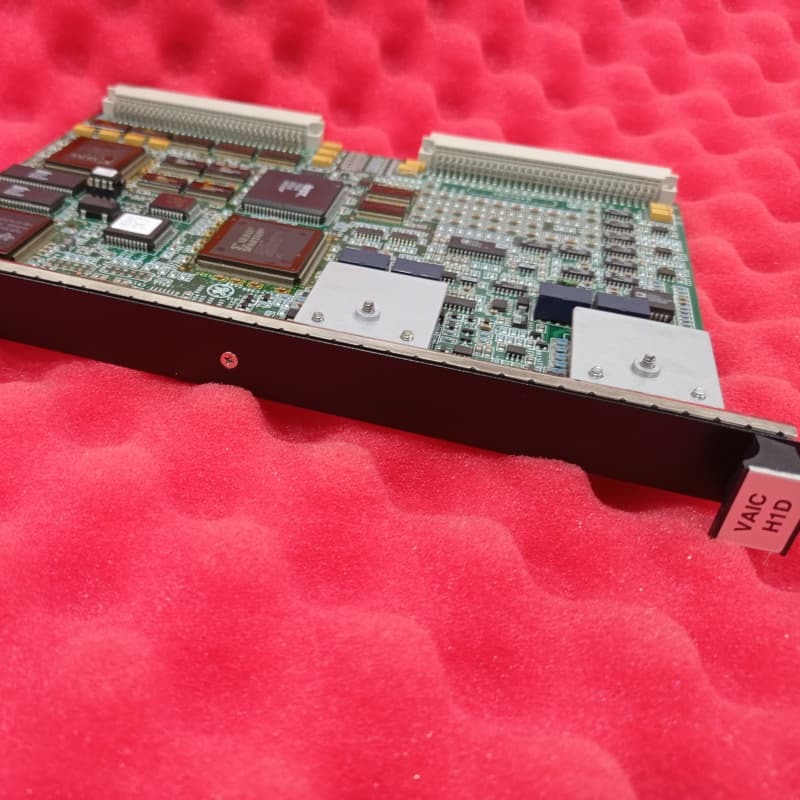

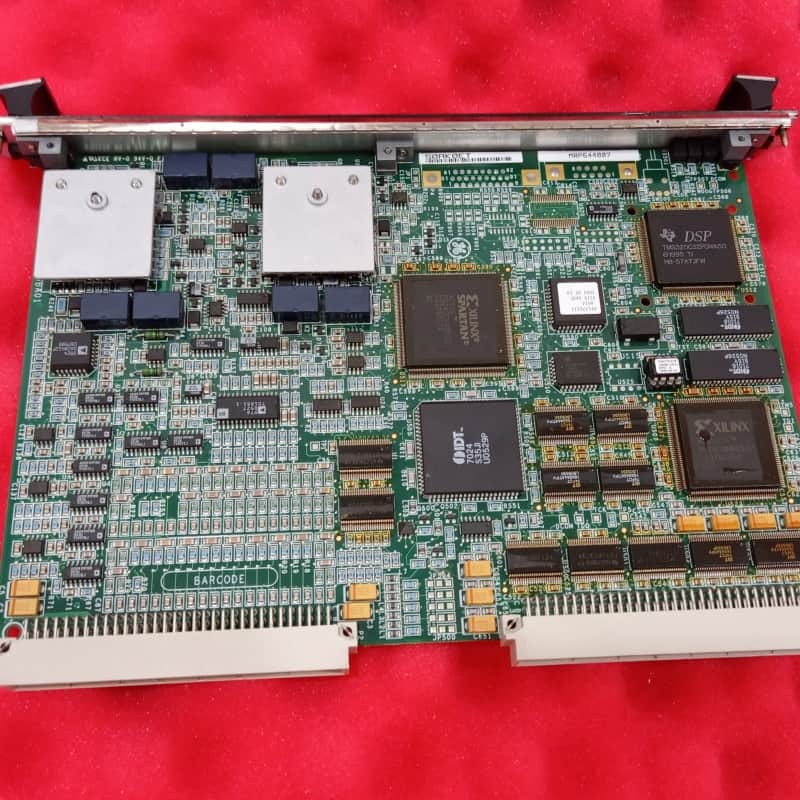

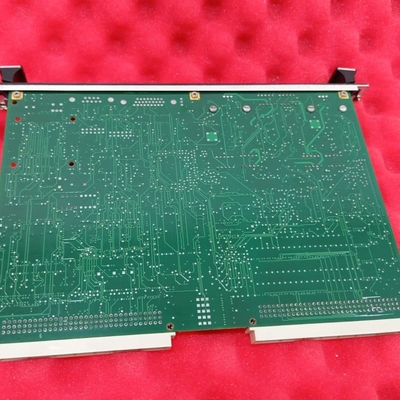

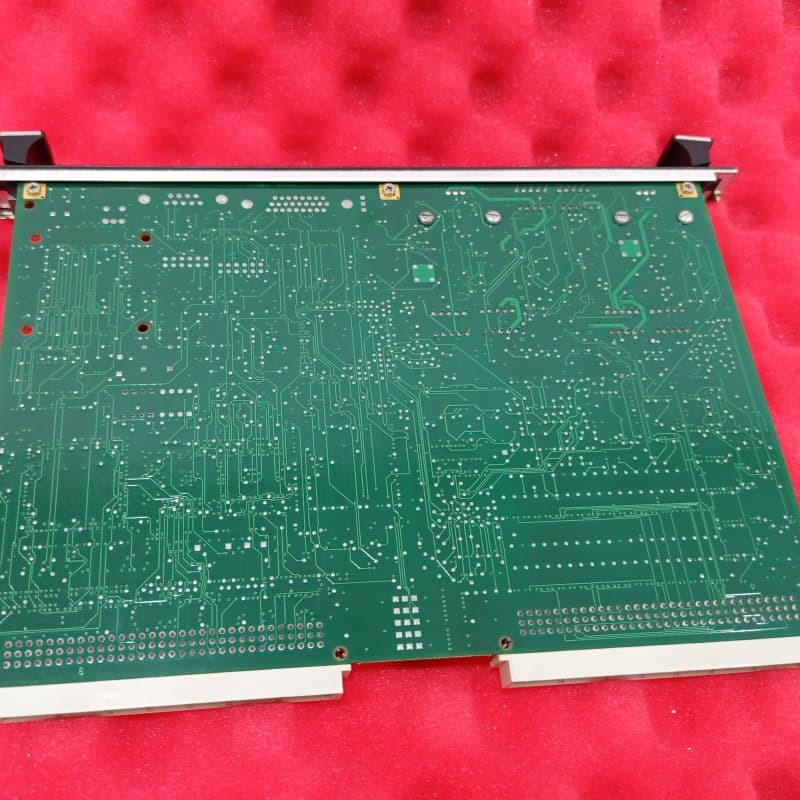

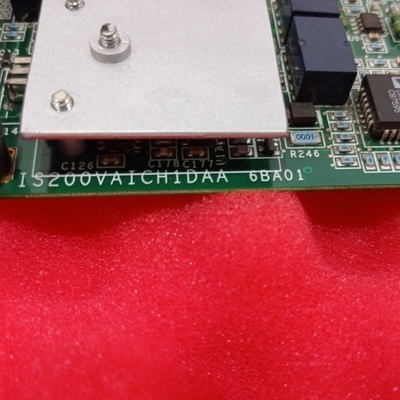

GE IS200VAICH1DAA Κάρτα Αναλογικής Εισόδου VME για Έλεγχο Στροβίλου Mark VI

Η GE IS200VAICH1DAA είναι μια πλακέτα αναλογικής εισόδου/εξόδου στο σύστημα ελέγχου Mark VI, που υποστηρίζει διαμορφώσεις simplex και TMR. Διαχειρίζεται 20 αναλογικές εισόδους και 4 αναλογικές εξόδους, μετατρέποντας αναλογικά σήματα σε ψηφιακές τιμές για μετάδοση στον ελεγκτή μέσω του VME backplane, και αντίστροφα για ρεύματα εξόδου.

Σε ρυθμίσεις TMR, τα σήματα εισόδου διανέμονται σε τρία ράφια VME (R, S, T), το καθένα με ένα VAIC. Οι έξοδοι χρησιμοποιούν ένα ιδιόκτητο κύκλωμα για να συνδυάσουν σήματα και από τα τρία, εξασφαλίζοντας ανοχή σε σφάλματα. Στη λειτουργία simplex, ένα μόνο VAIC επεξεργάζεται όλα τα σήματα. Ενσωματώνεται με τερματικές πλακέτες TBAI μέσω συνδετήρων ασφάλισης J3/J4, υποστηρίζοντας φορτία έως 800Ω σε πάνω από 1000ft καλωδίου #18 με τάση οδήγησης 18V. Μέρος της σειράς Mark VI, βελτιώνει τον έλεγχο τουρμπίνας με την τεχνολογία Speedtronic.

Χαρακτηριστικά:
Χωρητικότητα I/O: 20 αναλογικές είσοδοι και 4 έξοδοι, που διαχειρίζονται μέσω δύο τερματικών πλακετών.

Υποστήριξη πλεονασμού: Η διαμόρφωση TMR με τρία VAIC εξασφαλίζει ανοχή σε σφάλματα. Η λειτουργία simplex προσφέρει βελτιωμένη λειτουργία.

Επεξεργασία σήματος: Μετατρέπει αναλογικά-ψηφιακά σήματα για επικοινωνία ελεγκτή και ψηφιακά-αναλογικά για ρεύματα εξόδου, διατηρώντας την ακεραιότητα σε μακρά καλώδια.

Συμβατότητα: Λειτουργεί με τερματικές πλακέτες TBAI, υποστηρίζοντας φορτία 800Ω και καλωδίωση 1000ft μέσω τάσης οδήγησης 18V.

Βιομηχανική προσαρμοστικότητα: Ενσωματώνεται με συστήματα Mark VI, επιτρέποντας την ανίχνευση διακοπής συμπιεστή και αξιόπιστη απόδοση σε εφαρμογές ελέγχου τουρμπίνας.

Εύκολη εγκατάσταση: Συνδέεται μέσω συνδετήρων ασφάλισης J3/J4. Διαγνωστικά φώτα υποδεικνύουν την κατάσταση του συστήματος μετά την ενεργοποίηση.
