GE IS200VCRCH1B Πίνακας Διακριτών Εισόδων/Εξόδων για Έλεγχο Στροβίλου Mark VI

GE IS200VCRCH1B Πίνακας Επαφών Εισόδου/Εξόδου Ρελέ

Λεπτομέρειες Προϊόντος:

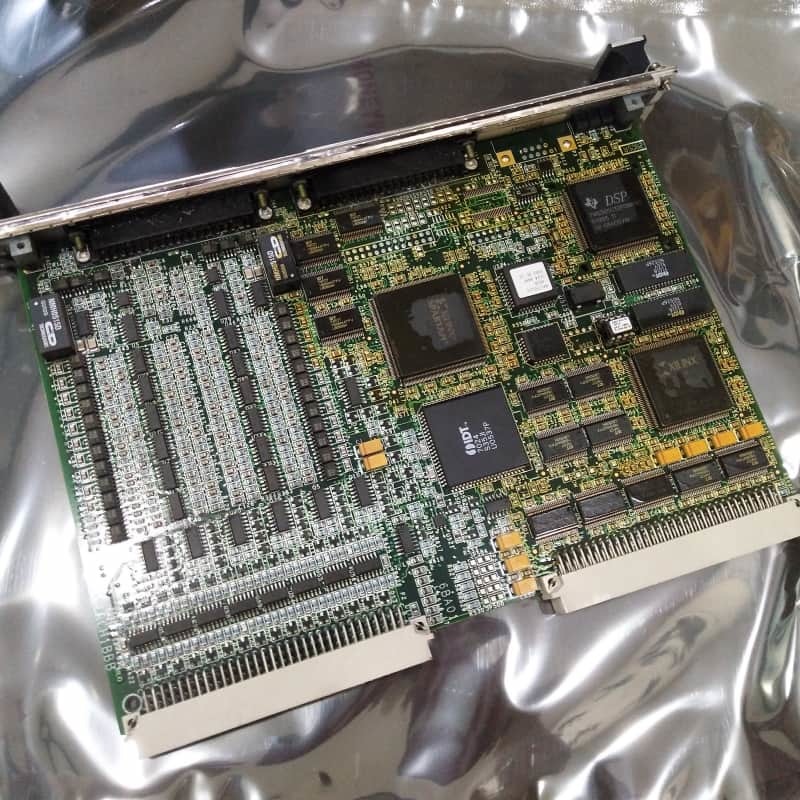

Η GE IS200VCRCH1B είναι μια πλακέτα Διακριτών Εισόδων/Εξόδων στο σύστημα Mark VI Speedtronic, που λειτουργεί ως εναλλακτική λύση ενός slot στην πλακέτα VCCC. Διαχειρίζεται επαφές εισόδου και εξόδους ρελέ, ενσωματώνοντας με TBCI για 48 ξηρές επαφές και πλακέτες ρελέ TRLYH1B με 12 μαγνητικά ρελέ.

Συνδέεται με τη σχάρα VME μέσω χυτευμένων βυσμάτων, υποστηρίζει σάρωση υψηλής ταχύτητας για κρίσιμες μεταβλητές τουρμπίνας και καταγραφέα SOE ανάλυσης 1 ms για την παρακολούθηση συμβάντων επαφών. Συμβατό με συστήματα simplex και TMR, χρησιμοποιεί οπτικούς απομονωτές και φίλτρα 4 ms για την καταστολή του θορύβου, εξασφαλίζοντας αξιόπιστη επεξεργασία σήματος. Επικοινωνεί μέσω του backplane VME με το VCMI, επιτρέποντας την ψηφοφορία σε ρυθμίσεις TMR για ανοχή σε σφάλματα.

Βασικά Χαρακτηριστικά:
Χωρητικότητα Εισόδου/Εξόδου: Διαχειρίζεται έως και 48 ξηρές επαφές εισόδου και 12 εξόδους ρελέ, με τα πρώτα 6 ρελέ να ρυθμίζονται για ξηρές επαφές ή έλεγχο σωληνοειδών.

Παρακολούθηση Υψηλής Ταχύτητας: Προσφέρει σάρωση 1 ms για κρίσιμες μεταβλητές και καταγραφή SOE για την καταγραφή τρεμοπαίγματος και παλμών επαφών ≥6 ms.

Συμβατότητα TMR: Υποστηρίζει τριπλή πλεονασμό με συνδέσμους JR1/JS1/JT1, επιτρέποντας την ψηφοφορία εισόδου μέσω πλακετών VCMI για ανοχή σε σφάλματα.

Ευέλικτη Ισχύς: Οι έξοδοι ρελέ χρησιμοποιούν 125V DC, 115V AC ή προαιρετικά 24V DC με επιλέξιμες γέφυρες ασφάλειες και ενσωματωμένη καταστολή.

Συμπαγής Σχεδιασμός: Συντελεστής μορφής ενός slot με υποδοχές J33/J44 μπροστινού πίνακα και διαγνωστικά LED (λειτουργία/αποτυχία/κατάσταση).

Χαρακτηριστικά Αξιοπιστίας: Οπτική απομόνωση, φίλτρα θορύβου και ασφαλής απενεργοποίηση ρελέ σε περίπτωση αποσύνδεσης καλωδίου ή απώλειας επικοινωνίας.
