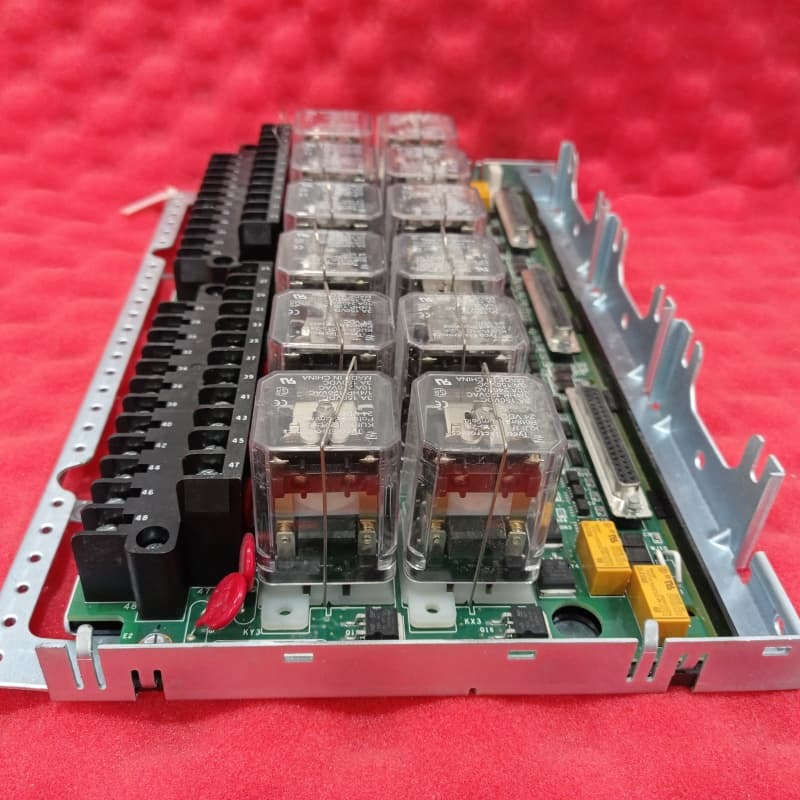

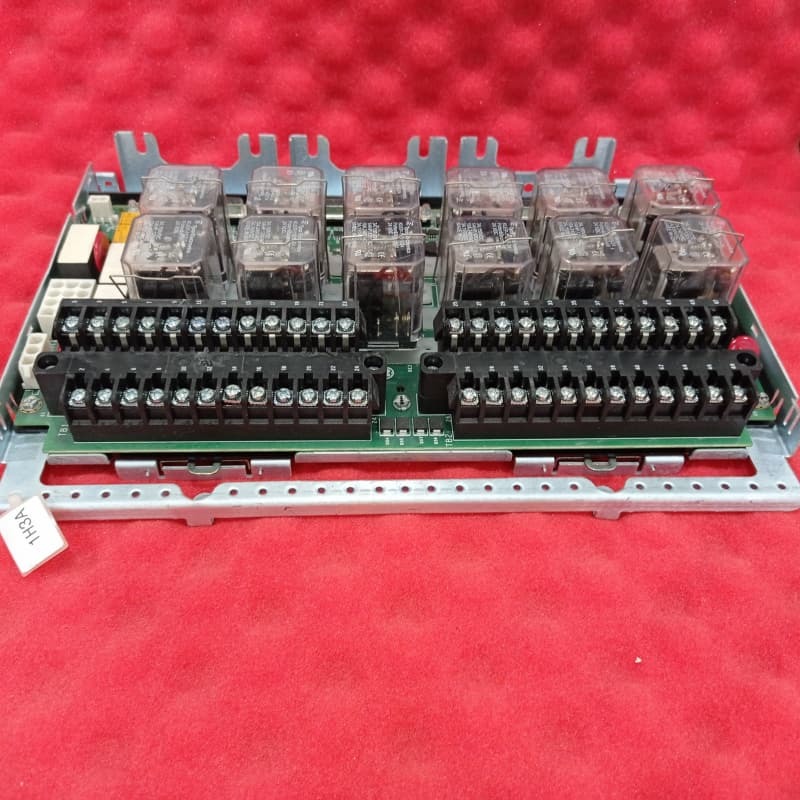

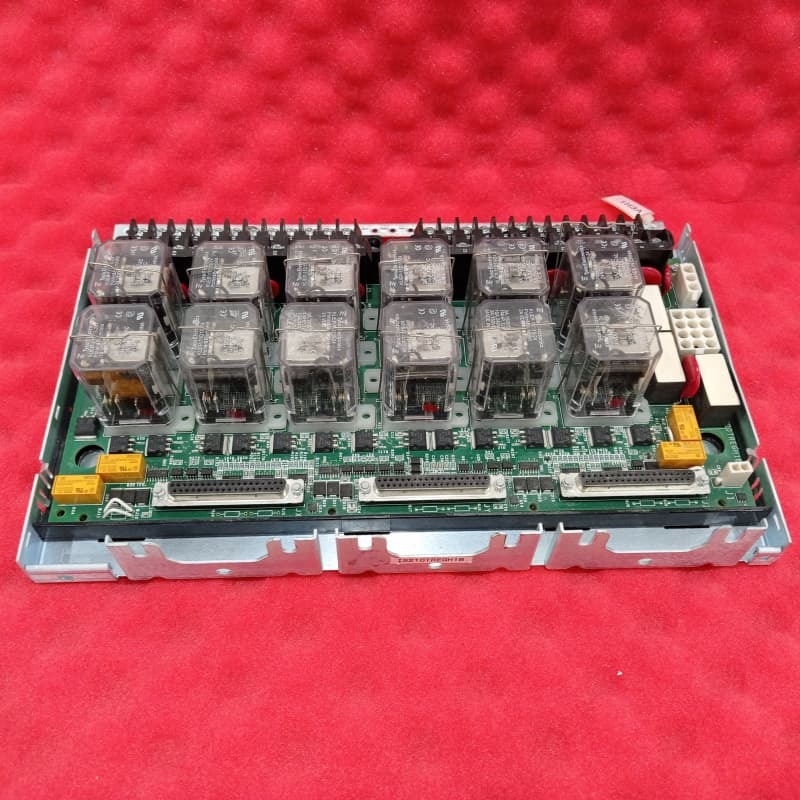

GE IS210TREGH1B Τερματικός πίνακας επείγουσας πτήσης τουρμπίνας Μάρκος VI

GE IS210TREGH1B Πίνακας Τερματικού Έκτακτης Διακοπής Στροβίλου

Λεπτομέρειες Προϊόντος:

Η GE IS210TREGH1B είναι ένας Πίνακας Τερματικού Έκτακτης Διακοπής στη Σειρά VI, κρίσιμος για την ασφάλεια του στροβίλου. Τροφοδοτεί έως τρία σωληνοειδή έκτακτης διακοπής, λειτουργώντας με την πλακέτα TRPG και ελέγχεται από πακέτα I/O ή την πλακέτα IS215VPRO. Σχεδιασμένο για 125V DC, διαθέτει 12 ρελέ (9 σε τρεις ομάδες ψηφοφορίας) για τον έλεγχο των σωληνοειδών, εξασφαλίζοντας αξιόπιστες διακοπές έκτακτης ανάγκης.

Συνδέεται μέσω JX1, JY1, JZ1 (εφεδρική ισχύς) και καλωδίου τροφοδοσίας J2, με το J1 να συνδέεται με την πλακέτα TSVO για σύσφιξη σερβομηχανισμού σε απλά συστήματα. Η συνεχής διάγνωση παρακολουθεί τα ρελέ, τις τάσεις των σωληνοειδών και τους οδηγούς, ενεργοποιώντας ειδοποιήσεις και πρωτόκολλα ασφαλείας εάν συμβούν βλάβες. Οι δοκιμές των σωληνοειδών επαληθεύουν τη λειτουργικότητα, ενισχύοντας την επιχειρησιακή αξιοπιστία.

Χαρακτηριστικά:
Έλεγχος Έκτακτης Διακοπής: Τροφοδοτεί 3 σωληνοειδή μέσω 9 ρελέ ψηφοφορίας, εξασφαλίζοντας εφεδρική, αξιόπιστη ενεργοποίηση διακοπής για υπερβολική ταχύτητα ή έκτακτες ανάγκες.

Εφεδρική Ισχύς: Η συνδυασμένη ισχύς διόδου από JX1/JY1/JZ1 προστατεύει τα κυκλώματα κατάστασης και τα ρελέ εξοικονόμησης, με ξεχωριστή ισχύ ρελέ διακοπής.

Απρόσκοπτη Ενσωμάτωση: Λειτουργεί με TRPG και πακέτα I/O, υποστηρίζοντας απλά συστήματα με συνδέσεις σύσφιξης σερβομηχανισμού TSVO.

Ολοκληρωμένη Διάγνωση: Παρακολουθεί ρελέ, τάσεις σωληνοειδών, οδηγούς και πηγές ενέργειας, καταγράφοντας βλάβες και ενεργοποιώντας πρωτόκολλα ασφαλείας.

Δυνατότητες Δοκιμών: Επιτρέπει online/offline δοκιμές σωληνοειδών, χειροκίνητη ενεργοποίηση, προσομοιώσεις υπερβολικής ταχύτητας με επιβεβαίωση ανατροφοδότησης για επικύρωση.
