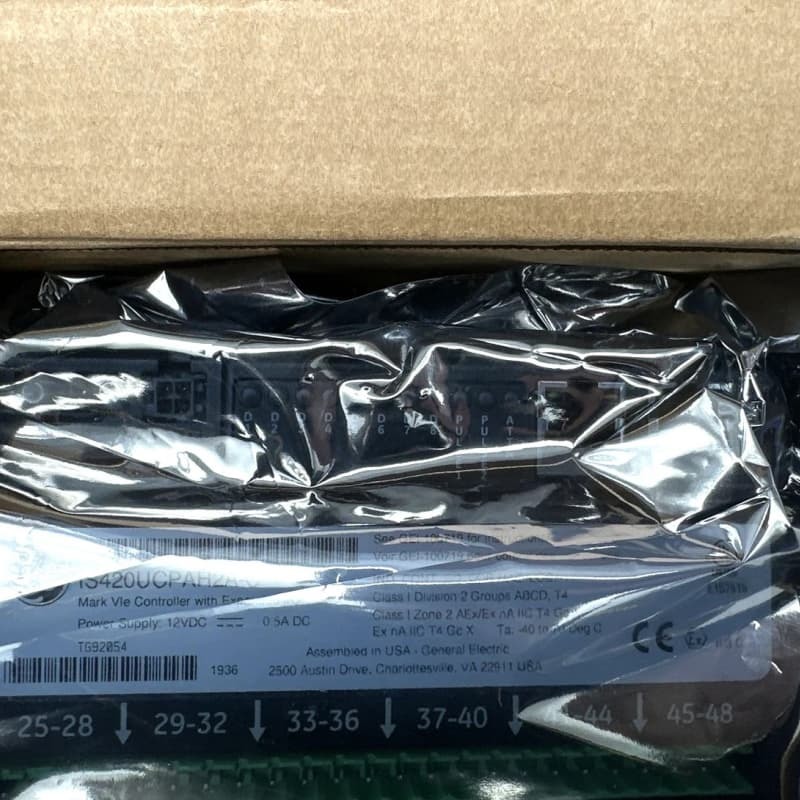

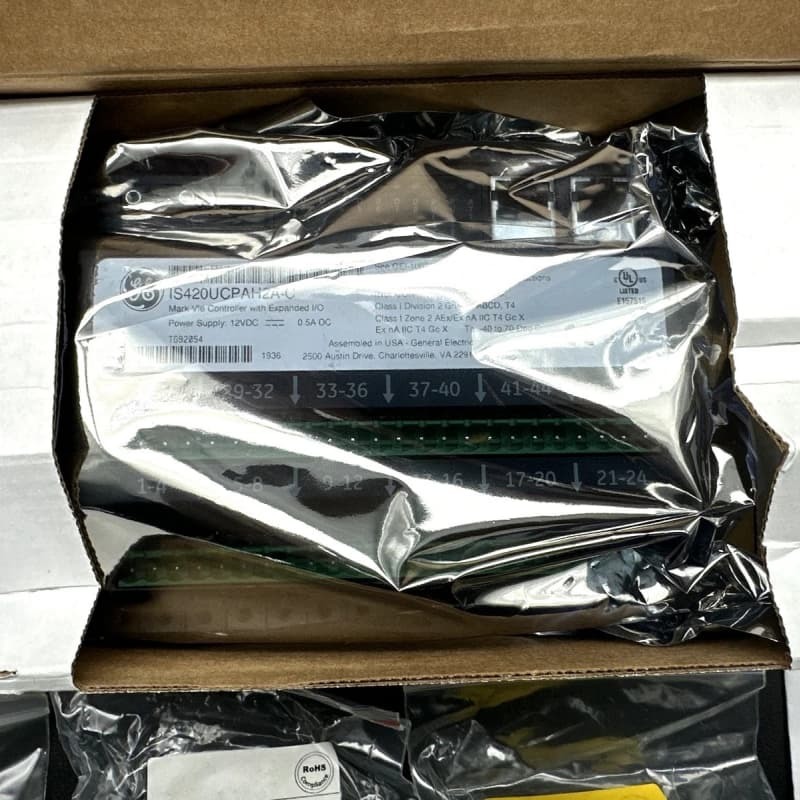

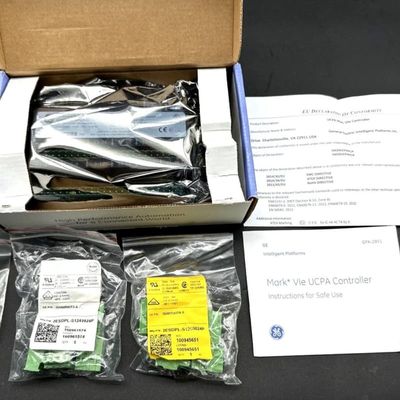

Γενική μονάδα ελέγχου I/O GE IS420UCPAH2A 330 mm x 200 mm Mark VIe

Η ΓΕIS420UCPAH2Aείναι ένα Πρόγραμμα Ελέγχου με Ολοκληρωμένες Εισόδους/Εκδόσεις, το δεύτερο τέτοιο μοντέλο στη σειρά Mark VIe του GE. Προσαρμοσμένο για έλεγχο αερίου, ατμού και ανεμογεννήτρων,Η σειρά Mark VIe εκτιμάται ιδιαίτερα στον βιομηχανικό αυτοματισμό ως μία από τις τελευταίες γραμμές Mark της GE για την ενσωμάτωση της πατενταρισμένης τεχνολογίας Speedtronic που εισήχθη για πρώτη φορά με το Mark I της δεκαετίας του 1960..

Ο ελεγκτής είναι ένα συγκρότημα με μία μονάδα τοποθετημένο απευθείας σε ένα χαρτί μεταλλικού πίνακα, που αποτελείται από τρία βασικά εξαρτήματα: την πλατφόρμα επεξεργασίας IS400BPPCH2A, την πλατφόρμα εισόδου/εξόδου IS400STWCH1A,και IS400WEXPH1A I/O Expansion BoardΟ IS400WEXPH1A είναι το κλειδί για την εκτεταμένη λειτουργικότητα I / O, που τον διακρίνει από τους προηγούμενους ελεγκτές UCPA.Λειτουργεί με ονομαστική παροχή ισχύος 12V συνεχούς ρεύματος με προστασία κλάσης II και απαιτεί καλωδίωση τερματικού εισόδου όχι μεγαλύτερη από 98 πόδιαΓια καθοδήγηση λειτουργίας, όλες οι απαραίτητες λεπτομέρειες βρίσκονται στον οδηγό οδηγιών UCPA για τον ελεγκτή GEI-10071 Mark VIe.

Η ενότητα περιλαμβάνει διαγνωστικά LED: DIO1-8 και LED Pulse 1/2 και ένα LED ATTN.

Βασικά χαρακτηριστικά
Διευρυμένες δυνατότητες I/O:Εξοπλισμένο με το πίνακα επέκτασης IS400WEXPH1A, προσθέτει 4 DIOs, 6 αναλογικές εισόδους,και 2 αναλογικές εξόδους, που υπερβαίνουν την ικανότητα Ε/Ε των προηγούμενων ελεγκτών UCPA και προσαρμόζονται στις πιο περίπλοκες ανάγκες ελέγχου τουρμπίνας.

Speedtronic & Mark VIe ευθυγράμμιση:Ως μέρος της σειράς Mark VIe, αξιοποιεί την προηγμένη τεχνολογία Speedtronic της GE,διασφάλιση αξιόπιστης απόδοσης σε εφαρμογές τουρμπίνων κρίσιμης σημασίας και διατήρηση της συμβατότητας με το βιομηχανικό οικοσύστημα ελέγχου της GE.

Μοδική σύνθεση:Το μοντέλο είναι κατασκευασμένο από τρία ειδικά πλαίσια και απλοποιεί την εγκατάσταση και τη συντήρηση, με σαφή διαχωρισμό των εξαρτημάτων για στοχευμένη αντιμετώπιση προβλημάτων.

Ακριβείς προδιαγραφές ισχύος και καλωδίωσης:Λειτουργεί με 916V DC με προστασία κλάσης II για την ηλεκτρική ασφάλεια. Το μήκος της καλωδίωσης εισόδου περιορίζεται στα 98 πόδια για τη διατήρηση της ακεραιότητας του σήματος, κρίσιμο για την ακριβή μετάδοση δεδομένων Ε/Υ.

Διαγνωστική παρακολούθηση LED:Διαθέτει ειδικά LED για DIO/Pulse και ATTN.
