GE IS200TTURH1CCC Τερματική Πλακέτα Στροβίλου 330mm x 200mm

Η GE IS200TTURH1CCC είναι μια Turbine Terminal Board ειδικά σχεδιασμένη για το σύστημα ελέγχου στροβίλων Mark VIe της GE—ένα οικοσύστημα προσαρμοσμένο για τη διαχείριση και τον έλεγχο ανεμογεννητριών, αερίου και ατμοστροβίλων. Ως μία από τις τελευταίες σειρές GE Mark που ενσωματώνουν την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία ελέγχου Speedtronic, η σειρά Mark VIe έχει αξία στον βιομηχανικό αυτοματισμό, αν και η GE δεν την υποστηρίζει πλέον, καθιστώντας εξαρτήματα όπως το IS200TTURH1CCC σπάνια. Η AX Control διατηρεί απόθεμα αυτής της πλακέτας ως ανακατασκευασμένες ή νέες μονάδες πλεονάσματος για την αντιμετώπιση της ζήτησης της αγοράς.

Λειτουργικά, το IS200TTURH1CCC συνδέεται με την Primary Turbine Protection PCB (VTUR) και ελέγχει την Primary Trip Terminal board μέσω πακέτων PTUR, υποστηρίζοντας τόσο εφαρμογές Simplex όσο και TMR—κρίσιμες για την ανοχή σφαλμάτων στον έλεγχο στροβίλων.

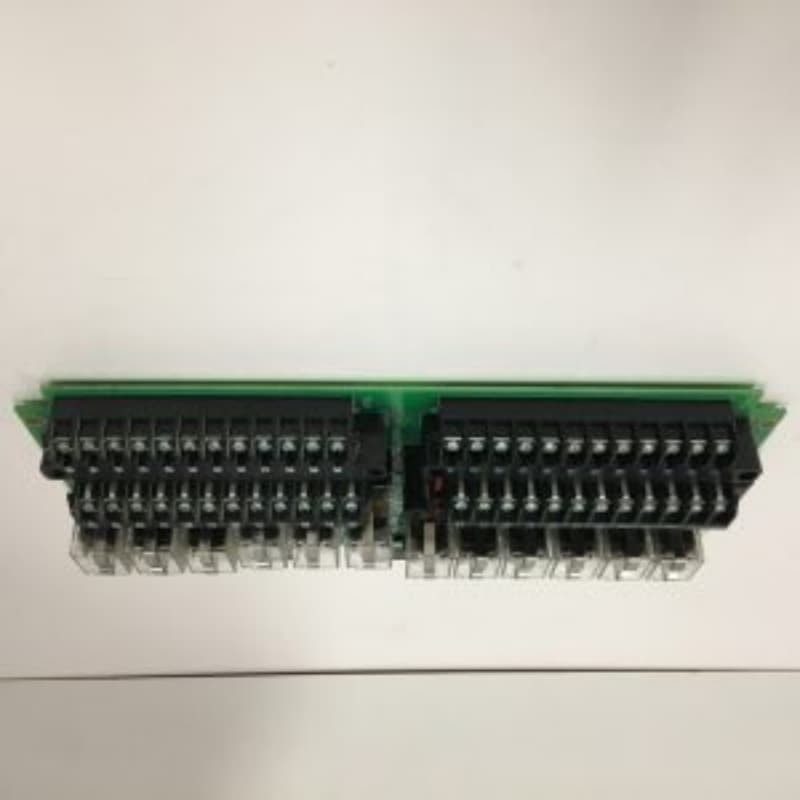

Φυσικά, η πλακέτα διαθέτει τρεις θηλυκούς θύρες 37 ακίδων, τρεις αρσενικούς συνδέσμους 37 ακίδων για σύνδεση πλακέτας TRPG και δύο ακροδέκτες. Περιλαμβάνει επίσης δύο πράσινα βύσματα 3 ακίδων, ένα λευκό βύσμα 4 ακίδων, ενισχυμένες οπές ακροδεκτών στο κάτω μέρος, εσοχές τοποθέτησης στην κορυφή και οπές που έχουν τρυπηθεί στο εργοστάσιο. Τα εσωτερικά εξαρτήματα περιλαμβάνουν δύο μεγάλους μετασχηματιστές, οκτώ κόκκινα κυκλικά μέρη και πολυάριθμες δίοδοι, αντιστάσεις και πυκνωτές. Απαιτείται χειρισμός αντιστατικού για την αποφυγή ζημιών και λεπτομερείς οδηγίες είναι διαθέσιμες στο GEI-100575.

Βασικά Χαρακτηριστικά
Ενσωμάτωση Mark VIe & Speedtronic: Προσαρμοσμένο για τη σειρά Mark VIe, εξασφαλίζοντας συμβατότητα με συστήματα ελέγχου ανεμογεννητριών/αερίου/ατμοστροβίλων και αξιοποιώντας την αξιοπιστία παλαιού τύπου.

Λειτουργικότητα Προστασίας Στροβίλου: Συνδέεται με το VTUR και ελέγχει το TRPG μέσω πακέτων PTUR, υποστηρίζοντας ρυθμίσεις Simplex και TMR για την ενίσχυση της ανοχής σφαλμάτων σε κρίσιμες λειτουργίες στροβίλου.

Σχεδίαση Στιβαρού Υλικού: Εξοπλισμένο με θύρες/συνδέσμους 37 ακίδων για σύνδεση TRPG, διπλούς ακροδέκτες και ειδικά βύσματα. τα εσωτερικά εξαρτήματα είναι δομημένα για βιομηχανική ανθεκτικότητα.

Επίστρωση Conformal: Διαθέτει επίστρωση PCB conformal, ενισχύοντας την αντοχή στην υγρασία, τη σκόνη και τη διάβρωση—απαραίτητη για σκληρά περιβάλλοντα εγκαταστάσεων στροβίλων.

Απαίτηση Αντιστατικού: Επιβάλλει χειρισμό αντιστατικού για την προστασία των ευαίσθητων κυκλωμάτων από στατικό σοκ, διατηρώντας τη λειτουργικότητα της πλακέτας κατά την εγκατάσταση και τη συντήρηση.
