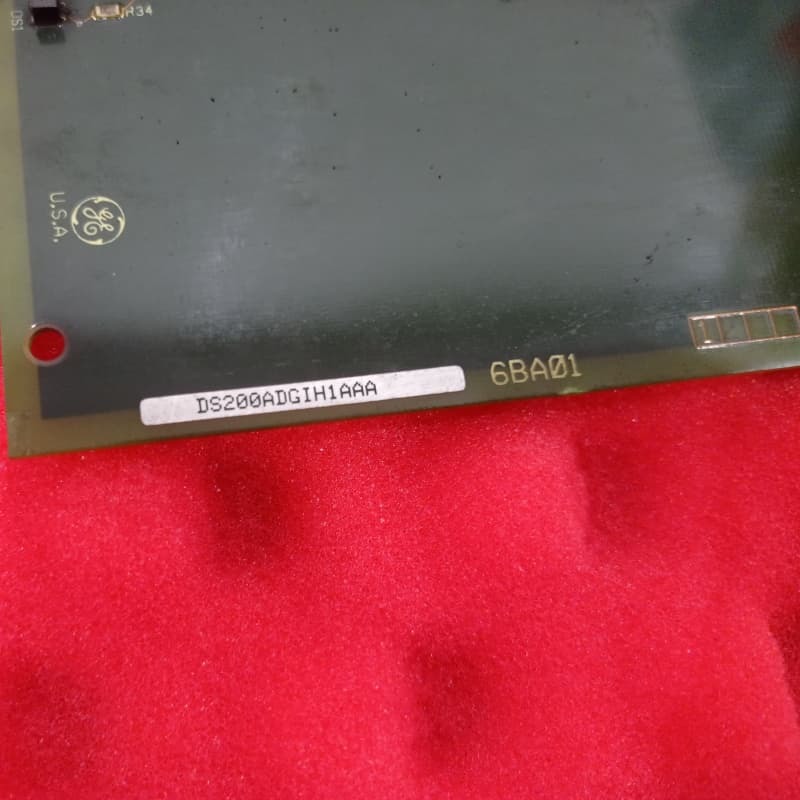

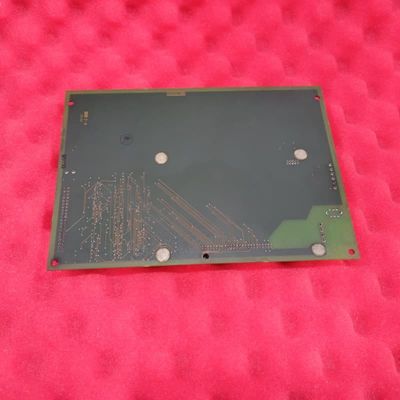

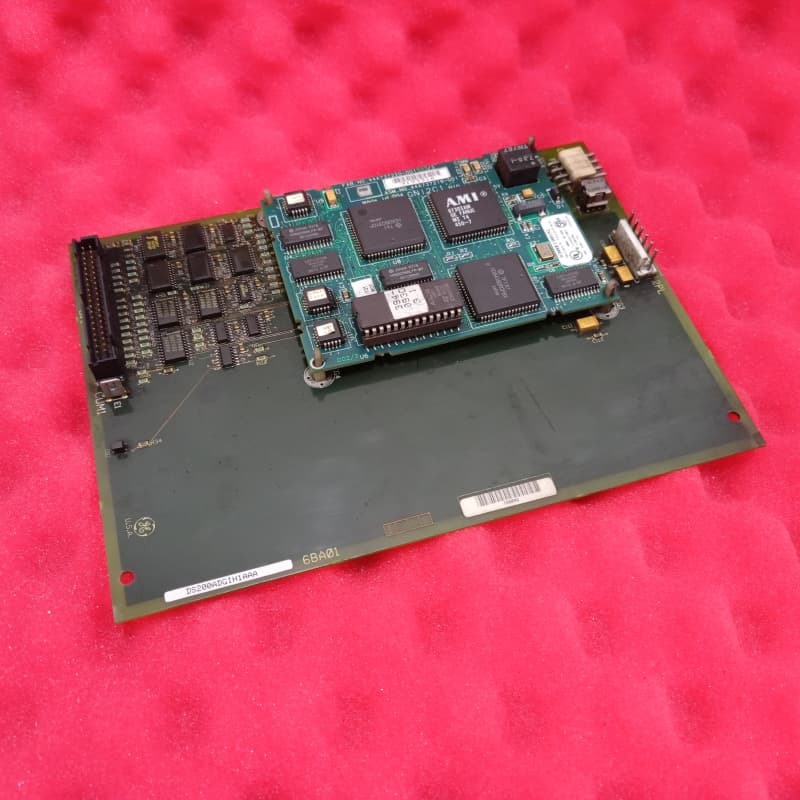

GE DS200ADGIH1AAA Βοηθητική πλακέτα διεπαφής 100 mm x 200 mm

Η ΓΕΔοκιμαστικό σήμαείναι μια πλακέτα έντυπου κυκλώματος (PCB) που έχει σχεδιαστεί για το σύστημα ελέγχου τουρμπίνων Mark V της GE, ειδικά χρησιμοποιείται στη διαχείριση αυτοματοποιημένων συναρμολογίων κίνησης ατμογενών και αεριογενών τουρμπίνων.διευκολύνει την ενσωμάτωση μεταξύ του συστήματος Mark V και των βοηθητικών εξαρτημάτων, υποστηρίζοντας τη λογική ελέγχου των λειτουργιών των ανεμογεννήτρων.

Φυσικά, μετρά 8 ίντσες πλάτος και 6 ίντσες μήκος, με σύνδεσμο 40 πιν, σύνδεσμο 6 πιν, 60 άλματα και πολλαπλά σημεία δοκιμής.Τοποθετείται στο ντουλάπι του πίνακα οδήγησης μέσω τεσσάρων βιδών που ευθυγραμμίζονται με το ράφι του πίνακαΗ δοκιμή απαιτεί εξειδικευμένους επιστήμονες με βαθμονωμένο εξοπλισμό, σωστή χρήση του ανιχνευτή,και αντιστατικά μέτρα για την πρόληψη ζημιών από στατική εκκένωση.

Βασικά χαρακτηριστικά
Εναρμόνιση:Προσαρμόστηκε για το σύστημα ελέγχου τουρμπίνας Mark V, επιτρέποντας την απρόσκοπτη επικοινωνία μεταξύ της κύριας μονάδας ελέγχου και των βοηθητικών στοιχείων της τουρμπίνας, εξασφαλίζοντας συντονισμένη λειτουργία.

Επιλογές σύνδεσης:Εξοπλισμένο με συνδετήρες 40-pin και 6-pin, καθώς και 60 jumpers, που υποστηρίζουν ποικίλες συνδέσεις σήματος και ευελιξία διαμόρφωσης για βοηθητικά συστήματα.

Πρόσβαση στις δοκιμές:Πολλαπλά σημεία δοκιμής επιτρέπουν τη διάγνωση κυκλωμάτων, αν και περιορίζονται σε ειδικευμένο προσωπικό με κατάλληλα εργαλεία για τη διατήρηση της ακρίβειας και της ασφάλειας.

Μικρή εγκατάσταση:Οι διαστάσεις (8"×6") και το σχεδιασμό βίδες ταιριάζουν με ακρίβεια στα ράφια του ντουλαπιού Mark V, εξασφαλίζοντας ασφαλή ενσωμάτωση σε ρυθμίσεις ελέγχου τουρμπίνης.
