Πίνακας τερματισμού GE DS200CTBAG1ADD 330mm x 100mm Mark V

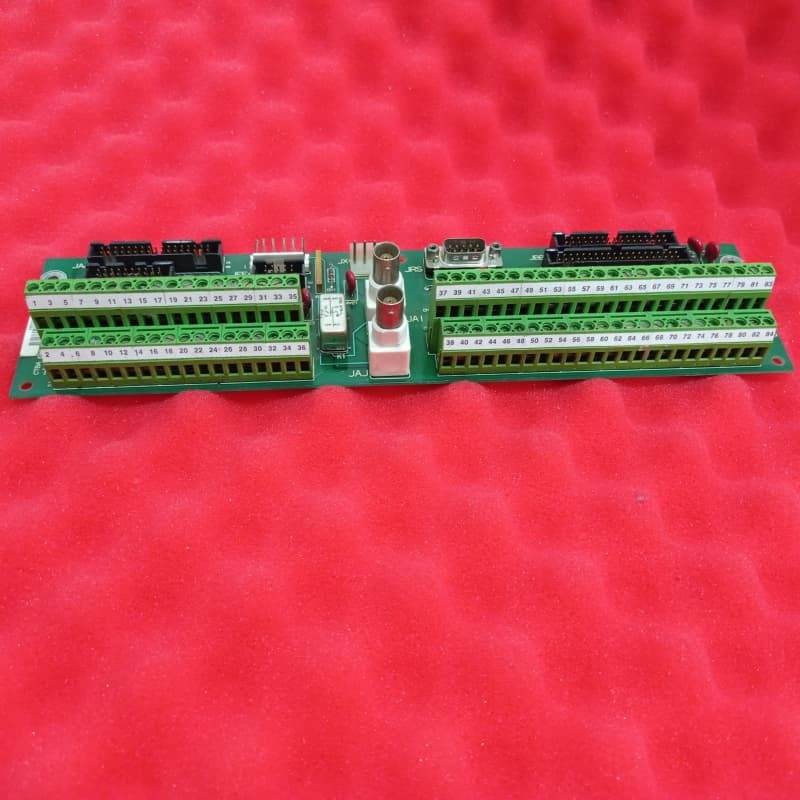

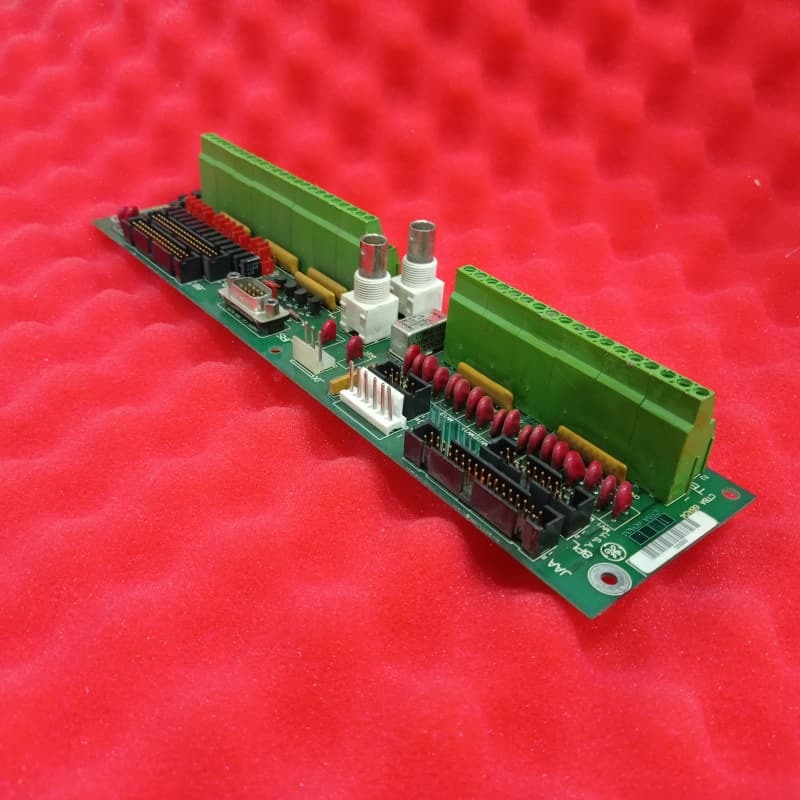

Χρησιμοποιείται στο Mark Vπυρήνα, ο βασικός ρόλος του είναι να τερματίζει και να διανύει κρίσιμα σήματα: εισόδους/εξόδους 4 ̇ 20 mA, σήματα τάσης/ρεύματος άξονα, IONET για πλαίσια STCA/TCDA και COREBUS για πλαίσια QTBA/STCA.Λαμβάνει επίσης ισχύ 24 VDC από την πλακέτα TCPD και περιλαμβάνει ένα ρελέ παρακατάστασης για τη διατήρηση της επικοινωνίας COREBUS σε περίπτωση απώλειας ισχύοςΟυσιαστικά, πρόκειται για ένα μακρύ, στενό PCB με τρύπες τρύπας γωνίας/οχθούς για τοποθέτηση, κόκκινες διόδους και κωδικούς αναγνώρισης.Έχει ποικίλες συνδέσεις με το 6PL ως ένα αχρησιμοποίητο ίχνος συν συνιστώμενα όπως 20+ MOVsΟι μη χρησιμοποιούμενες συνδέσεις COREBUS απαιτούν αντίσταση τερματισμού και οι λεπτομέρειες είναι στα αρχικά τεχνικά υλικά της GE.

Βασικά χαρακτηριστικά
Αναθεωρημένη απόδοση:Βασίζεται στο αρχικό DS200CTBAG1 με τρεις αναθεωρήσεις προϊόντων, βελτιώνοντας τον χειρισμό σήματος ή την αξιοπιστία για τις ανάγκες ελέγχου αερομεταφορών και τουρμπίνων.

Τερματισμός κρίσιμου σήματος:Κεντρικοποιεί τη δρομολόγηση των 4 ̇20 mA I / O, των σημάτων άξονα, IONET και COREBUS, συνδέοντας με τα βασικά πλαίσια Mark V για τη διατήρηση της ακεραιότητας του βρόχου ελέγχου.

Υπερβολική ισχύς και προστασία:Περιλαμβάνει αναμεταδιδαστήρα παράκαμψης για την επικοινωνία COREBUS και πάνω από 20 MOVs + κόκκινες διόδους για καταστολή / ρύθμιση τάσης, προστατεύοντας ευαίσθητα κυκλώματα.

Διαμορφώσιμη και οργανωμένη συνδεσιμότητα:Διαθέτει μια ντουζίνα διακόπτες για προσαρμογή, σαφώς επισημασμένους συνδετήρες με την ονομασία του εργοστασίου και οδηγίες για τα μη χρησιμοποιημένα μέρη, απλοποιώντας τη ρύθμιση και τη συντήρηση.

Σχεδιασμός βιομηχανικής ποιότητας:Οι τρύπες με αγωγικούς δακτυλίους για ασφαλή τοποθέτηση και ανθεκτικά εξαρτήματα εξασφαλίζουν τη σταθερότητα σε σκληρά περιβάλλοντα λειτουργίας της ανεμογεννήτριας.
