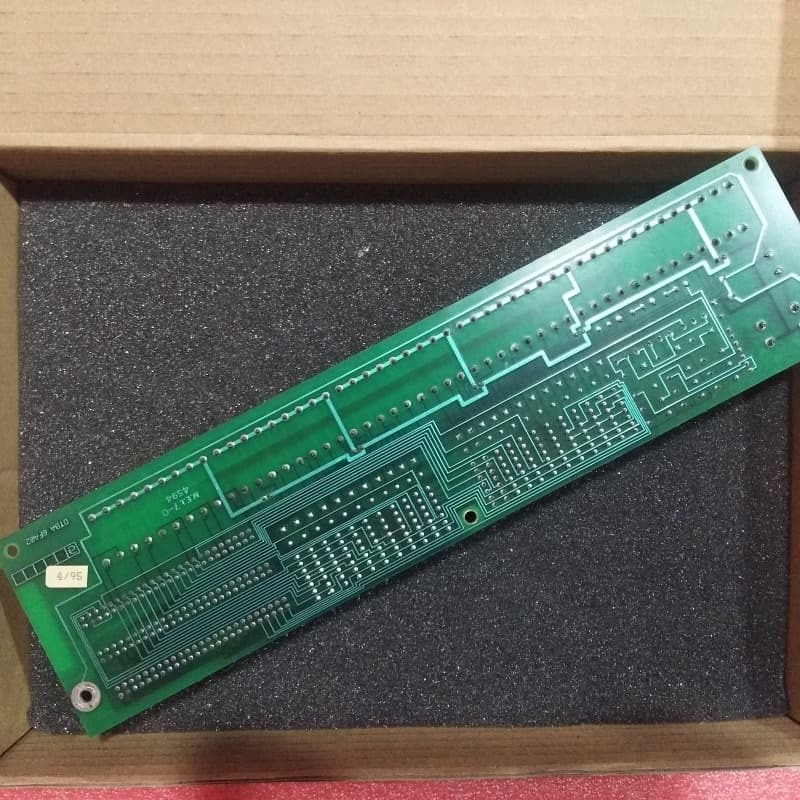

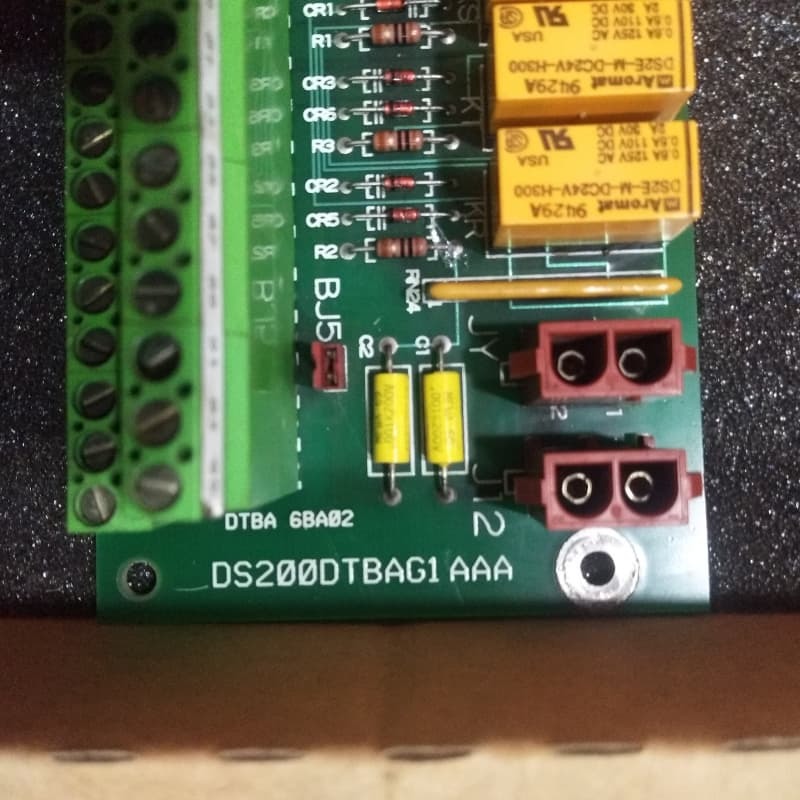

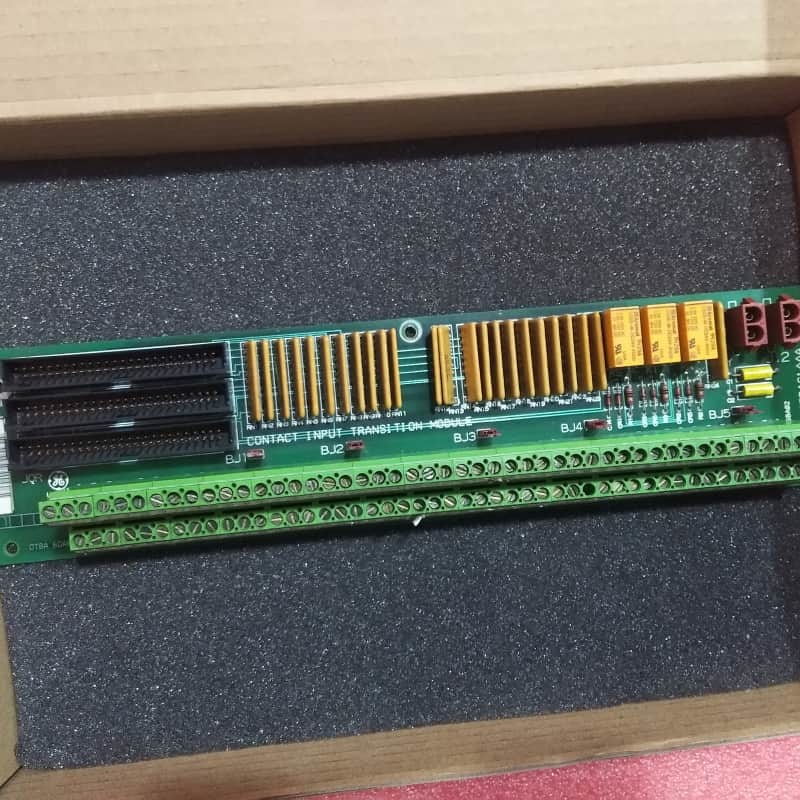

Ψηφιακή τερματική πλακέτα GE DS200DTBAG1AAA 200mm x 100mm

GE DS200DTBAG1AAA Ψηφιακή Τερματική Πλακέτα

Περιγραφή Προϊόντος

Η GE DS200DTBAG1AAA είναι μια Ψηφιακή Πλακέτα Τερματισμού Επαφών (DTBA), μέρος της σειράς Mark V LM της GE, σχεδιασμένη για συστήματα διαχείρισης ελέγχου αεριοστροβίλων. Ταξινομημένη ως Μονάδα Τερματισμού Εισόδου Επαφών, εγκαθίσταται στις θέσεις Q11, Q21 και Q51 εντός των ψηφιακών πυρήνων, λειτουργώντας ως κρίσιμη διεπαφή μεταξύ των εισόδων επαφών και της TCDA.

Η βασική της λειτουργία είναι να δρομολογεί τις πρώτες 46 εισόδους επαφών ενός ψηφιακού πυρήνα στην πλακέτα TCDA, με την αντιστροφή της αίσθησης εισόδου να ρυθμίζεται μέσω των ρυθμίσεων IO της TCDA για λειτουργικότητα ασφαλείας. Αντλεί ρεύμα 125 VDC μέσω του συνδέσμου JY και υποστηρίζει δύο επιλογές τάσης διέγερσης για την είσοδο επαφών μέσω της τερματικής πλακέτας TB2—που υλοποιείται στο εργοστάσιο. Ο ελεγκτής Mark V LM χρησιμοποιεί την ισχύ του για να παρέχει τάση ανάκρισης για εισόδους, απομονωμένη με ασφάλεια και περιορισμένη σε ρεύμα. Οι βραχυκυκλωτήρες στην πλακέτα απομονώνουν τα γειώματα πεδίου κόβοντας την τάση ανάκρισης, ομαδοποιημένα σε σύνολα 8 επαφών, και απαιτούν διακοπή λειτουργίας του στροβίλου για ρυθμίσεις. Επίσης, επιτρέπει στην TCDA να χρονοσφραγίζει τις αλλαγές κατάστασης εισόδου επαφών εντός 1ms και εκτελεί συνεχείς διαγνωστικούς ελέγχους για να ειδοποιεί για βλάβες κυκλώματος.

Βασικά Χαρακτηριστικά
Ενσωμάτωση Αεριοστροβίλου Mark V LM: Σχεδιασμένο ρητά για συστήματα ελέγχου αεριοστροβίλων Mark V LM, εξασφαλίζοντας απρόσκοπτη συμβατότητα με ψηφιακούς πυρήνες και πλακέτες TCDA.

Διαμορφώσιμες Είσοδοι Ασφαλείας: Οι είσοδοι επαφών μπορούν να αντιστραφούν μέσω της Διαμόρφωσης IO της TCDA για να ενεργοποιήσουν τη λειτουργία ασφαλείας, προσαρμοζόμενες στις κρίσιμες απαιτήσεις ασφάλειας του στροβίλου.

Υποστήριξη Διπλής Τάσης Διέγερσης: Ρυθμισμένο στο εργοστάσιο για χρήση είτε 125 VDC είτε 24 VDC διέγερσης για εισόδους επαφών, που ταιριάζει στις διαφορετικές ανάγκες ισχύος του συστήματος.

Απομόνωση Γείωσης & Ασφάλεια: Τα γειώματα πεδίου απομονώνονται χρησιμοποιώντας βραχυκυκλωτήρες που κόβουν την τάση ανάκρισης. Οι ρυθμίσεις των βραχυκυκλωτήρων περιορίζονται σε διακοπές λειτουργίας του στροβίλου για λόγους ασφαλείας.

Ακριβής Παρακολούθηση & Διαγνωστικά: Επιτρέπει στην TCDA να χρονοσφραγίζει τις αλλαγές κατάστασης εισόδου εντός 1ms και εκτελεί συνεχείς διαγνωστικούς ελέγχους, ενεργοποιώντας ειδοποιήσεις για βλάβες κυκλώματος για την ελαχιστοποίηση του χρόνου διακοπής λειτουργίας.

Οπτική Απομόνωση: Όλες οι είσοδοι επαφών είναι οπτικά απομονωμένες από την πλακέτα TCDA, αποτρέποντας ηλεκτρικές παρεμβολές και προστατεύοντας ευαίσθητα κυκλώματα ελέγχου.

Τεχνικές Παράμετροι:
