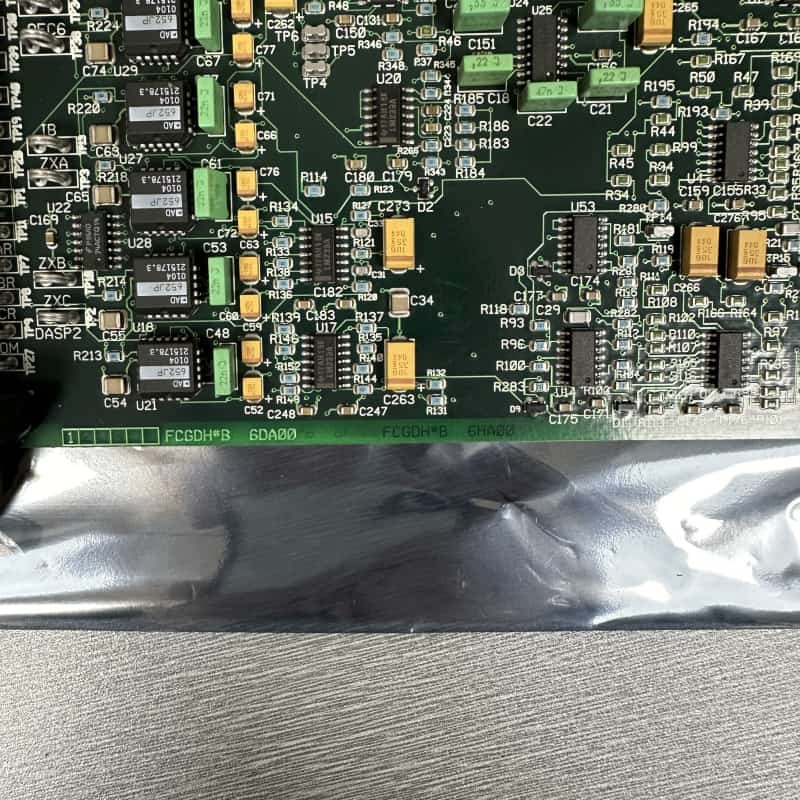

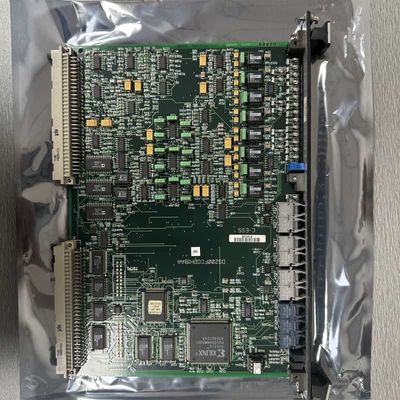

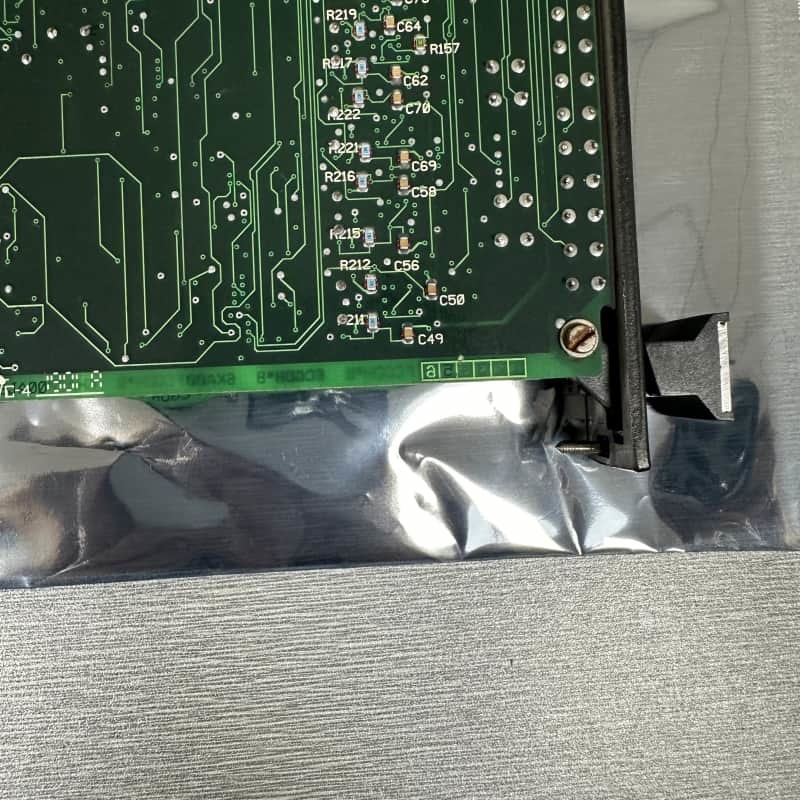

Πίνακας διανομής πύλης GE DS200FCGDH1BAA για τον έλεγχο τουρμπίνας Mark V

Κάρτα Διανομής και Κατάστασης Πύλης GE DS200FCGDH1BAA

Λεπτομέρειες Προϊόντος:

Η GE DS200FCGDH1BAA είναι μια Κάρτα Διανομής και Κατάστασης Πύλης σχεδιασμένη για τις σειρές LCI της GE και τα συστήματα ελέγχου στροβίλων Speedtronic Mark V. Ως μια κρίσιμη πλακέτα διασύνδεσης, διαχειρίζεται γέφυρες 6 παλμών, ελεγχόμενης φάσης, μη αναστρέψιμες, λαμβάνοντας δεδομένα πυροδότησης SCR από την DS200DSPC, διανέμοντας ακριβή σήματα πύλωσης, παρακολουθώντας την κατάσταση των κυψελών, επεξεργαζόμενη ανατροφοδότηση γέφυρας και μεταδίδοντας διαγνωστικά μέσω του VME backplane.

Φυσικά, ακολουθεί το πρότυπο 6U VME, διαθέτει μια εξαώροφη δομή με διπλής όψης SMDs και τοποθετείται σε ράφια VME μαζί με το DSPC για επικοινωνία χαμηλής καθυστέρησης. Περιλαμβάνει μια μπροστινή πρόσοψη, δύο πίσω αρσενικούς συνδέσμους και βασικά εξαρτήματα όπως ένα Xilinx FPGA. Ένα επαναφορά συστήματος αρχικοποιεί τα μητρώα σε προεπιλεγμένες καταστάσεις, ενώ ένα heartbeat επιβεβαιώνει τη λειτουργία—η αποτυχία απενεργοποιεί την πύλωση και απαιτεί σκληρή επαναφορά.

Βασικά Χαρακτηριστικά:
Ενσωμάτωση LCI & Mark V: Προσαρμοσμένο για συστήματα LCI και ελέγχους στροβίλων Mark V, συνδέοντας δεδομένα DSPC με λειτουργίες γέφυρας και υποστηρίζοντας κρίσιμη μετατροπή ισχύος στροβίλου.

Ακριβής Έλεγχος Γέφυρας: Διανέμει σήματα πύλωσης οπτικών ινών σε έξι σειρές κυψελών μέσω ενός μητρώου μάσκας πυροδότησης και επεξεργάζεται ανατροφοδότηση, διασφαλίζοντας την αποτελεσματική λειτουργία γέφυρας 6 παλμών.

Ενσωματωμένα Διαγνωστικά & Ασφάλεια: Μεταδίδει διαγνωστικά μέσω του VME backplane. Η λυχνία LED heartbeat "IMOK" και η απενεργοποίηση της πύλωσης ενισχύουν την αξιοπιστία του συστήματος και αποτρέπουν ζημιές.

Σχεδιασμός VME-Standard: Το μέγεθος 6U VME και η συμβατότητα με ράφι με το DSPC ελαχιστοποιούν την καθυστέρηση, βελτιώνοντας την επικοινωνία σε ρυθμίσεις βιομηχανικού ελέγχου.

Δομημένο Υλικό: Η κυκλωματική πλακέτα SMD έξι στρώσεων, το Xilinx FPGA και η μπροστινή πρόσοψη βελτιστοποιούν τον χώρο και επιτρέπουν εύκολη παρακολούθηση/εγκατάσταση.
