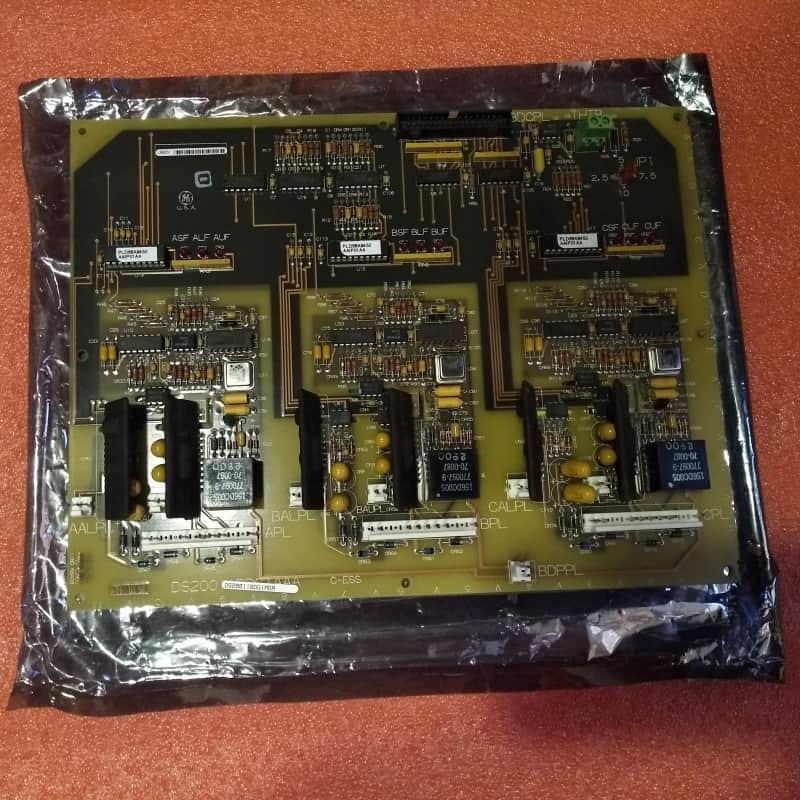

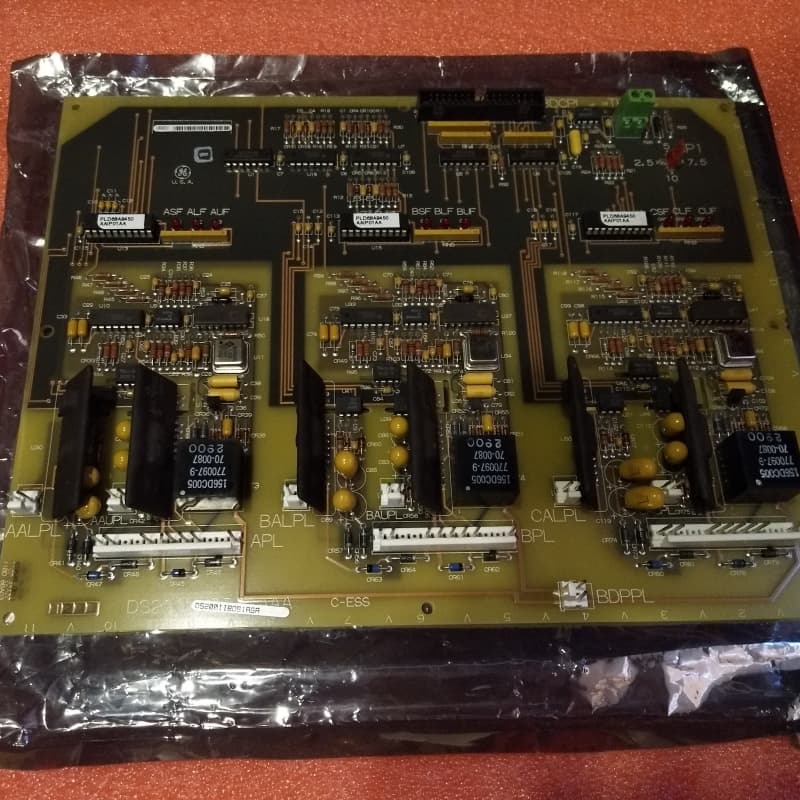

Πίνακας οδηγού θύρας IGBT GE DS200IIBDG1AGA 330 mm x 200 mm

Πίνακας οδηγού πύλης IGBT για PCB GE DS200IIBDG1AGA

Πληροφορίες για το προϊόν:

Η ΓΕDS200IIBDG1AGAείναι ένα IGBT Gate Driver Board σχεδιασμένο για τη σειρά Mark V της GE, μια μακροχρόνια σειρά συστημάτων ελέγχου τουρμπίνων και εξαρτημάτων που συνεχίζει να συντηρείται από την GE.Είναι μια αναθεωρημένη παραλλαγή της μητρικής της πλακέτας Mark V., που περιλαμβάνει τρεις βασικές ενημερώσεις: δύο λειτουργικές αναθεωρήσεις και μία αναθεώρηση σχεδίου.

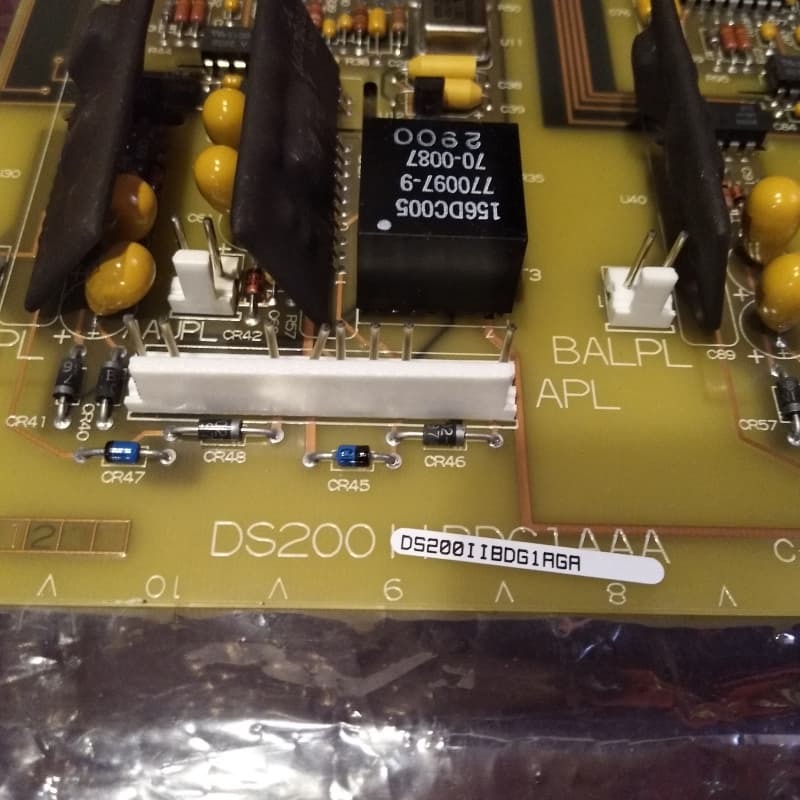

Φυσικά, διαθέτει εννέα κόκκινα ενδεικτικά LED (τακτοποιημένα σε τρεις ομάδες των τριών) ορατά από το ντουλάπι πλακέτας κυκλώματος, κάθε ομάδα αντιστοιχεί σε μια γειτονική 8-pin σύνδεση (APL, BPL,CPL) και υποδεικνύει την κατάσταση των σημάτων που λαμβάνονται/μεταδίδονται μέσω αυτών των συνδέσμωνΗ συσκευή αυτή περιλαμβάνει επίσης έναν 34-pin συνδετήρα (δύο σειρές 17 pins) που συνδέεται με ένα μόνο καλώδιο κορδέλας.με την απαιτούμενη προσοχή ώστε να αποφεύγεται η βούρτσωση κατά άλλων συστατικών του ντουλαπιού ή των σημείων συγκόλλησης του χαρτονιούΤο σύστημα διατηρεί τον τυποποιημένο τύπο συναρμολόγησης που είναι κοινό στα προϊόντα της GE Speedtronic.

Βασικά χαρακτηριστικά:
Συμπλήρωση της σειράς Mark V:Προσαρμοσμένο για τα μακροχρόνια συστήματα ελέγχου τουρμπίνων Mark V της GE, εξασφαλίζοντας συμβατότητα με παλαιές και διατηρημένες ρυθμίσεις τουρμπίνων.

Αναθεωρημένη λειτουργικότητα:Τρεις αναθεωρήσεις βελτιώνουν την απόδοση ή το σχεδιασμό για αξιόπιστη οδήγηση πύλης IGBT σε κυκλώματα ελέγχου τουρμπίνων.

Ελέγχος της κατάστασης:Εννέα κόκκινα LED (που ομαδοποιούνται από συνδέσμους APL/BPL/CPL) παρέχουν οπτική ανατροφοδότηση σχετικά με την κατάσταση του σήματος, απλοποιώντας τη διάγνωση και την αντιμετώπιση προβλημάτων σε πραγματικό χρόνο.

Διαρθρωμένη σύνδεση:Σύνδεσμοι 8 πινών για τη μεταφορά σήματος και σύνδεσμος 34 πινών για τη σύνδεση καλωδίων με καλώδια που περιορίζονται στην κίνηση εσωτερικών χώρων για την αποτροπή παρεμβολών.
