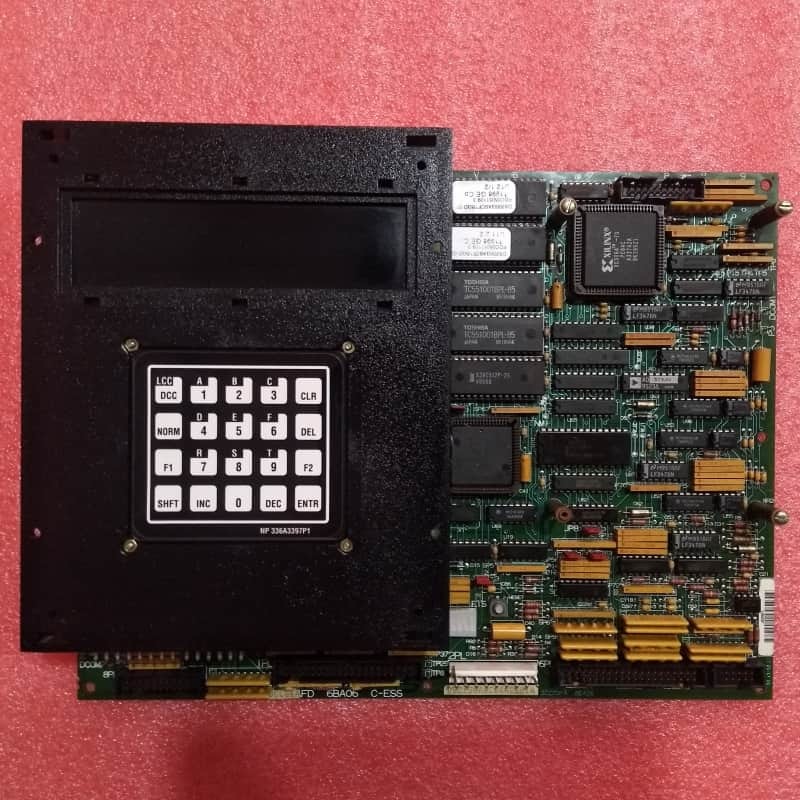

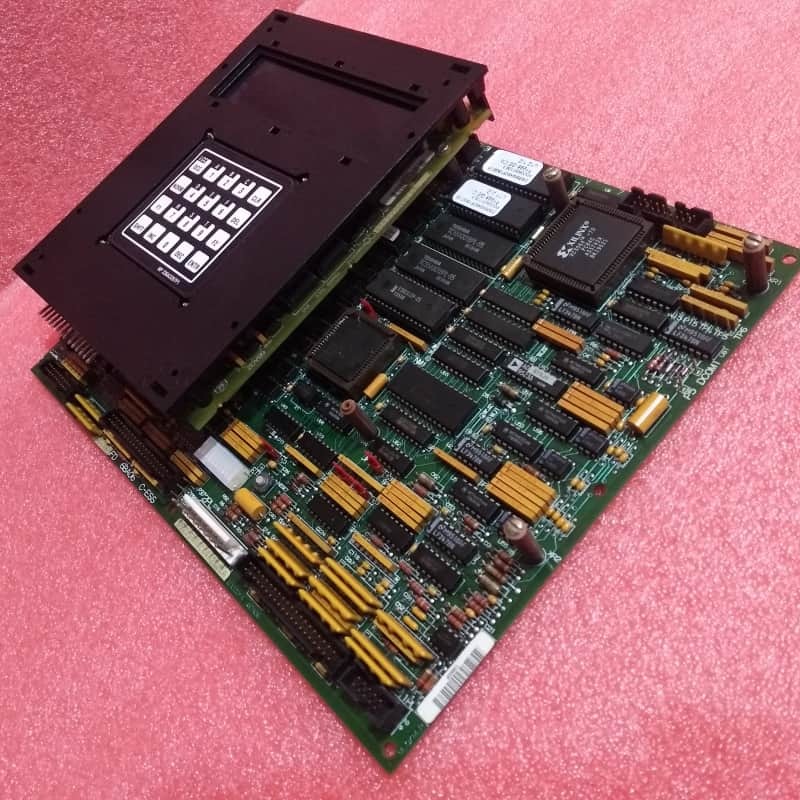

Κάρτα ελέγχου κίνησης GE Mark V DS215GASCG4AZZ01A 330mm x 200mm

ΓΕ MARK κατά DS215GASCG4AZZ01A ((DS200SDCCG4AEC+DS200SLCCG3ACC) Κάρτα ελέγχου οδήγησης

Περιγραφή του προϊόντος:

Το GE Mark VΔοκιμαστική μονάδαis an all-in-one Drive Control Card engineered for GE’s Mark V Turbine Control System but significant as one of the final GE Mark series to integrate the brand’s patented Speedtronic control technologyΣχεδιασμένο για να εξασφαλίζει την απρόσκοπτη λειτουργία των κινητήρων των αερίων, του ατμού και των ανεμογεννήτρων, συνδυάζει δύο βασικές μονάδες σε μια συνεκτική μονάδα:DS200SDCCG4AEC(κεντρική μονάδα ελέγχου κίνησης) καιDS200SLCCG3ACC(βοηθητική κάρτα επικοινωνιών LAN), που συγκεντρώνει τον έλεγχο της κίνησης, την επεξεργασία σήματος και τη σύνδεση δικτύου για να απλοποιήσει τον σχεδιασμό του συστήματος και να μειώσει την πολυπλοκότητα της καλωδίωσης.

Κεντρική ενότητα 1: DS200SDCCG4AEC (Μονάδα ελέγχου κύριας κίνησης)

Ως πυρήνας ελέγχου, η ενότητα αυτή υποστηρίζει τη λειτουργία κίνησης τουρμπίνας με εξειδικευμένες δυνατότητες επεξεργασίας και παρακολούθησης:

Αρχιτεκτονική τριπλού επεξεργαστή:Τρεις ειδικοί μικροεπεξεργαστές εργάζονται σε συνδυασμό για τη βελτιστοποίηση της απόδοσης:

Επεξεργαστής ελέγχου οδήγησης (DCP): Διαχειρίζεται καθήκοντα σε επίπεδο συστήματος, όπως αποκωδικοποίηση, άμεση πρόσβαση στη μνήμη (DMA) και λειτουργίες εισόδου / εξόδου, εξασφαλίζοντας ομαλή ροή δεδομένων μεταξύ των εξαρτημάτων.

Επεξεργαστής ελέγχου κινητήρα (MCP): χειρίζεται συγκεκριμένες λειτουργίες κινητήρα DC/AC για τη ρύθμιση με ακρίβεια της κίνησης του κινητήρα της τουρμπίνας.

Συμπληρωματικός επεξεργαστής κινητήρα (CMP): Αναλαμβάνει μαθηματικά έντονους υπολογισμούς πέραν της χωρητικότητας του MCP, υποστηρίζοντας τις απαιτήσεις υψηλής δυναμικής λειτουργίας των ανεμογεννήτρων.

Κοινή μνήμη RAM:Επιτρέπει ταυτόχρονη πρόσβαση και από τους τρεις επεξεργαστές, ελαχιστοποιώντας την καθυστέρηση δεδομένων και βελτιώνοντας την ανταπόκριση σε πραγματικό χρόνο.

Ενστικτώδης διάγνωση:Δέκα LED στο μπροστινό πάνελ παρέχουν οπτική ανατροφοδότηση κατάστασης, εμφανίζοντας κωδικούς σφαλμάτων σε δυαδικό κωδικοποιημένο δεκαδικό (BCD) ή δυαδικό μορφότυπο, επιτρέποντας στους τεχνικούς να εντοπίζουν και να επιλύουν γρήγορα προβλήματα.

Διαμορφώσιμο υλικό:Περιλαμβάνει JP jumpers τύπου Berg και WJ wire jumpers για να προσαρμόσει τη μονάδα σε συγκεκριμένες απαιτήσεις του συστήματος.

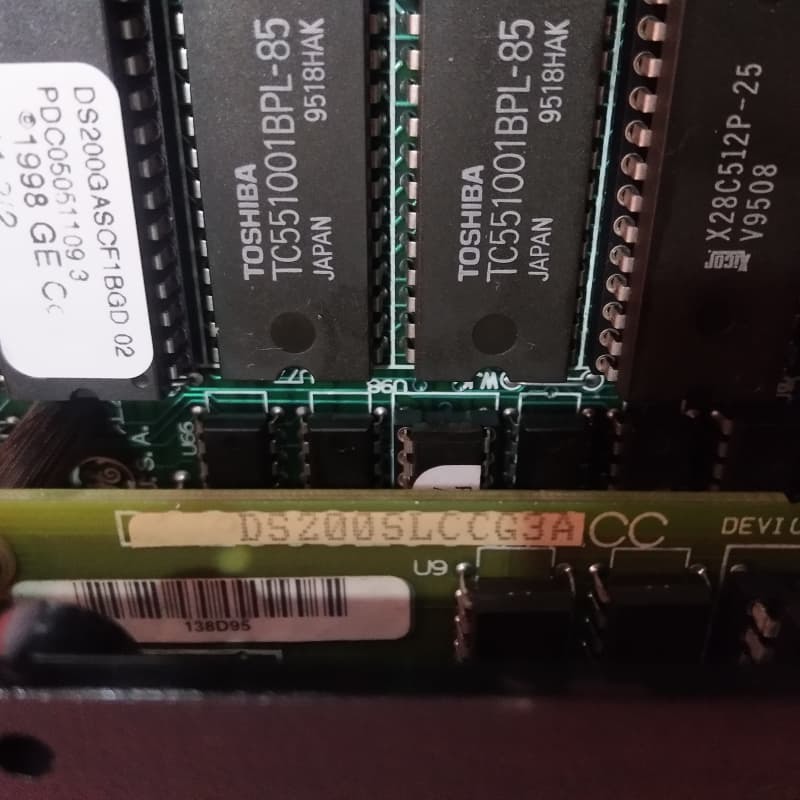

Κεντρική ενότητα 2: DS200SLCCG3ACC (βοηθητική κάρτα επικοινωνιών LAN)

Αυτή η βοηθητική κάρτα προσθέτει κρίσιμη συνδεσιμότητα δικτύου, επιτρέποντας στο DS215GASCG4AZZ01A να ενσωματώνεται σε τοπικά δίκτυα (LAN) και να ανταλλάσσει δεδομένα με άλλα συστημικά στοιχεία.Αναθεωρημένη παραλλαγή της αρχικής γενικής πλακέτας DS200SLCCG3, ενσωματώνει τρεις βασικές ενημερώσεις: δύο λειτουργικές αναθεωρήσεις (ενισχύοντας τη σταθερότητα και τη συμβατότητα της επικοινωνίας) και μία αναθεώρηση της εικόνας (ενισχύοντας την αντοχή των εξαρτημάτων).

Επικοινωνία διπλού κυκλώματος:Προσφέρει τόσο απομονωμένα όσο και μη απομονωμένα κυκλώματα για τα σήματα LAN, εξασφαλίζοντας την ακεραιότητα του σήματος σε διάφορες ρυθμίσεις συστήματος.

Επεξεργαστής ελέγχου LAN (LCP):Λειτουργεί ως κόμβος επικοινωνίας, επεξεργάζεται όλα τα εισερχόμενα και εξερχόμενα σήματα LAN.

Συνεχή ανταλλαγή δεδομένων:Χρησιμοποιεί διπλή θύρα μνήμης RAM για τη σύνδεση του LCP με το DS200SDCCG4AEC®s DCP, επιτρέποντας την ομαλή μεταφορά δεδομένων μεταξύ του LAN και του πυρήνα ελέγχου της μονάδας.

Διαχείριση φιλική προς τον χρήστη:Υποστηρίζει ένα προσαρμόσιμο αλφαριθμητικό πληκτρολόγιο προγραμματιστή, παρέχοντας πρόσβαση σε διαγνωστική συστήματος, ρυθμίσεις διαμόρφωσης και έλεγχο κατάστασης σε πραγματικό χρόνο για να απλοποιήσει τη συντήρηση.

Αρμόδιότητα και προστασία:Χρησιμοποιεί συστατικά του προτύπου Mark V για την προστασία της τάσης, καθώς και μια λειτουργική επικάλυψη PCB που προστατεύει τον κρίσιμο υλικό από περιβαλλοντικές πιέσεις.

Πληροφορίες για τον αριθμό των προϊόντων:Ο αριθμός τμήματος του κωδικοποιεί βασικές λεπτομέρειες: DS200 επιβεβαιώνει την κανονική συναρμολόγηση του Mark V και την εγχώρια κατασκευή στις ΗΠΑ SLCC δηλώνει τη λειτουργία επικοινωνίας LAN G3 τοποθετεί στην ομάδα 3 του Mark Vκαι ACC δηλώνει τις τρεις αναθεωρήσεις.

Βασικά χαρακτηριστικά του ολοκληρωμένου DS215GASCG4AZZ01A

Ενσωμάτωση "όλα σε ένα":Συνδυάζει τον έλεγχο της κίνησης και την επικοινωνία LAN σε μία μονάδα, εξαλείφοντας την χωριστή εγκατάσταση της μονάδας και μειώνοντας την πολυπλοκότητα της καλωδίωσης.

Η κληρονομιά της Speedtronic:Χρησιμοποιεί την τεχνολογία Speedtronic του Mark V για να εξασφαλίσει αξιόπιστες, αποδεδειγμένες από τη βιομηχανία επιδόσεις για τους κινητήρες τουρμπίνων.

Αποτελεσματικότητα τριπλού επεξεργαστή:Η συνεργασία DCP/MCP/CMP παρέχει ακριβή, ευαίσθητο έλεγχο κίνησης, καλύπτοντας τις υψηλής δυναμικής ανάγκες των ανεμογεννητριών αερίου, ατμού και ανέμου.

Αδιάλειπτη σύνδεση LAN:Το DS200SLCCG3ACC επιτρέπει την κεντρική παρακολούθηση και τον έλεγχο μέσω LAN, υποστηρίζοντας την ανταλλαγή δεδομένων με συσκευές δικτύου.

Απλοποιημένη συντήρηση:Η διαισθητική διάγνωση LED, οι αφαιρούμενες EPROM και το πληκτρολόγιο προγραμματιστή μειώνουν τον χρόνο αντιμετώπισης προβλημάτων και επισκευής.
