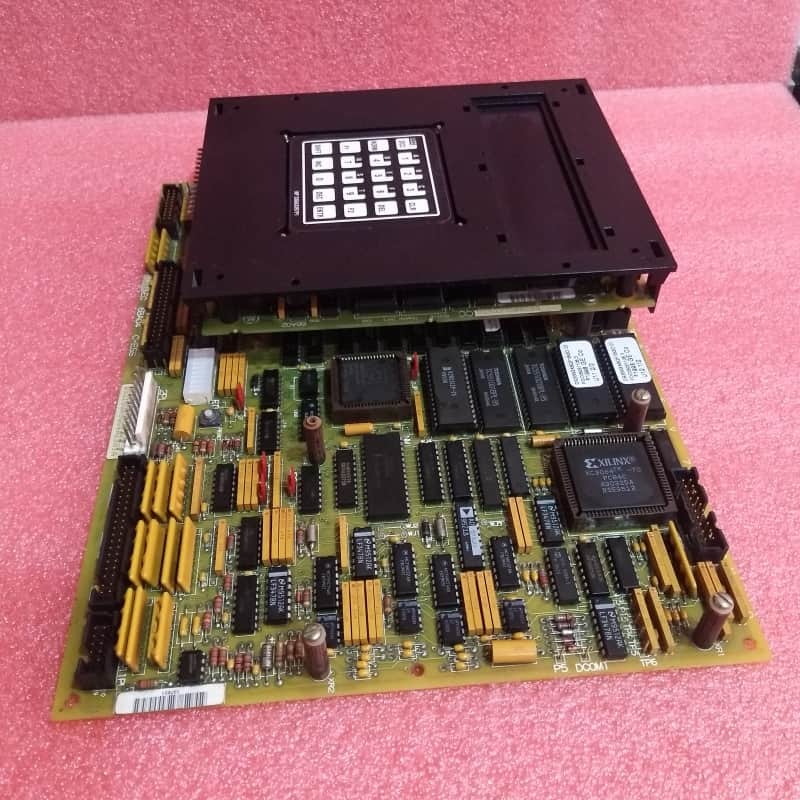

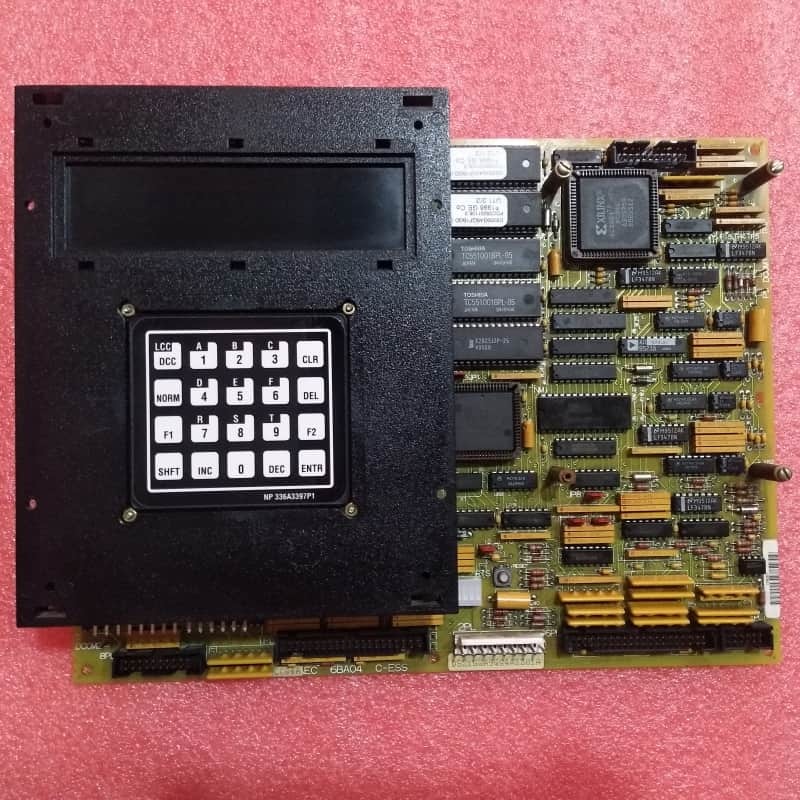

GE DS200SDCCG4AEC Κάρτα Ελέγχου Κίνησης 330mm x 200mm x 100mm

GE DS200SDCCG4AEC Κάρτα Ελέγχου Κίνησης

Περιγραφή Προϊόντος:

Η GE DS200SDCCG4AEC είναι μια βασική πλακέτα ελέγχου κίνησης για βιομηχανικά συστήματα κίνησης (πιθανώς ενσωματωμένη με το σύστημα ελέγχου στροβίλων Mark V της GE), εξοπλισμένη με τρεις εξειδικευμένους μικροεπεξεργαστές—Επεξεργαστής Ελέγχου Κίνησης (DCP), Επεξεργαστής Ελέγχου Κινητήρα (MCP) και Επεξεργαστής Co-Motor (CMP)—συν κοινόχρηστη RAM για ταυτόχρονη πρόσβαση πολλαπλών επεξεργαστών. Ο DCP διαχειρίζεται εργασίες σε επίπεδο συστήματος όπως αποκωδικοποίηση επιλογής τσιπ, άμεση πρόσβαση μνήμης (DMA) και έλεγχο διακοπών. Ο MCP χειρίζεται λειτουργίες ειδικές για τον κινητήρα και ο CMP επεξεργάζεται μαθηματικά εντατικές εργασίες πέρα από τις δυνατότητες του MCP.

Περιέχει πλήρη λειτουργικότητα επεξεργασίας ελέγχου κίνησης, επιτρέποντας τη μετάδοση/λήψη σήματος με άλλες πλακέτες, ενώ υποστηρίζει προαιρετικές βοηθητικές κάρτες για προσθήκη επικοινωνίας LAN ή βελτιωμένη επεξεργασία σήματος. Ένα μπροστινό πάνελ με 10 LED διευκολύνει την παρακολούθηση λειτουργιών σε πραγματικό χρόνο και την ανίχνευση σφαλμάτων, εμφανίζοντας κωδικούς σε δυαδικό κωδικοποιημένο δεκαδικό (BCD) ή δυαδικό σύστημα βάσει της σοβαρότητας του σφάλματος. Το διαμορφώσιμο υλικό—βραχυκυκλωτήρες τύπου Berg JP και βραχυκυκλωτήρες καλωδίων WJ—εξασφαλίζει ευθυγράμμιση με τις απαιτήσεις του συστήματος.

Για εγκατάσταση/αντικατάσταση: Τα στηρίγματα στην πλακέτα ασφαλίζουν προαιρετικές κάρτες. Όλη η ισχύς πρέπει να αποσυνδεθεί πρώτα για να αποφευχθεί ο ηλεκτροπληξία. Τα καλώδια από τις βοηθητικές κάρτες πρέπει να αποσυνδεθούν και οι βίδες στερέωσης να αφαιρεθούν πριν από την αφαίρεση. Η αντικατάσταση απαιτεί την επανασύνδεση καρτών/καλωδίων, τη χρήση εργοστασιακών νάιλον ροδελών για την αποφυγή ζημιών στις βίδες και τη διασφάλιση της σύσφιξης των πλαστικών θηκών. Οι μονάδες EPROM από την ελαττωματική πλακέτα πρέπει επίσης να μεταφερθούν στη μονάδα αντικατάστασης, εισάγοντας απαλά στους συνδέσμους.

Βασικά Χαρακτηριστικά:

Επεκτάσιμη Λειτουργικότητα: Υποστηρίζει προαιρετικές κάρτες LAN και επεξεργαστή σήματος, προσαρμοζόμενες σε διάφορες ανάγκες επικοινωνίας ή επεξεργασίας σήματος.

Διαισθητικά Διαγνωστικά: 10 LED με κωδικοποίηση σφαλμάτων BCD/δυαδικού συστήματος επιτρέπουν την γρήγορη αναγνώριση προβλημάτων, μειώνοντας τον χρόνο αντιμετώπισης προβλημάτων.

Διαμορφώσιμο Υλικό: Οι εργοστασιακά ρυθμισμένοι βραχυκυκλωτήρες JP/WJ εξασφαλίζουν συμβατότητα εκτός κουτιού, με ευελιξία για προσαρμογές από τον χρήστη.

Ασφαλής και Σίγουρη Εγκατάσταση: Απαιτεί αποσύνδεση ρεύματος. Περιλαμβάνει στηρίγματα, συμβατότητα νάιλον ροδελών και οδηγίες μεταφοράς EPROM για να εξασφαλιστεί αξιόπιστη, χωρίς ζημιές συναρμολόγηση.
