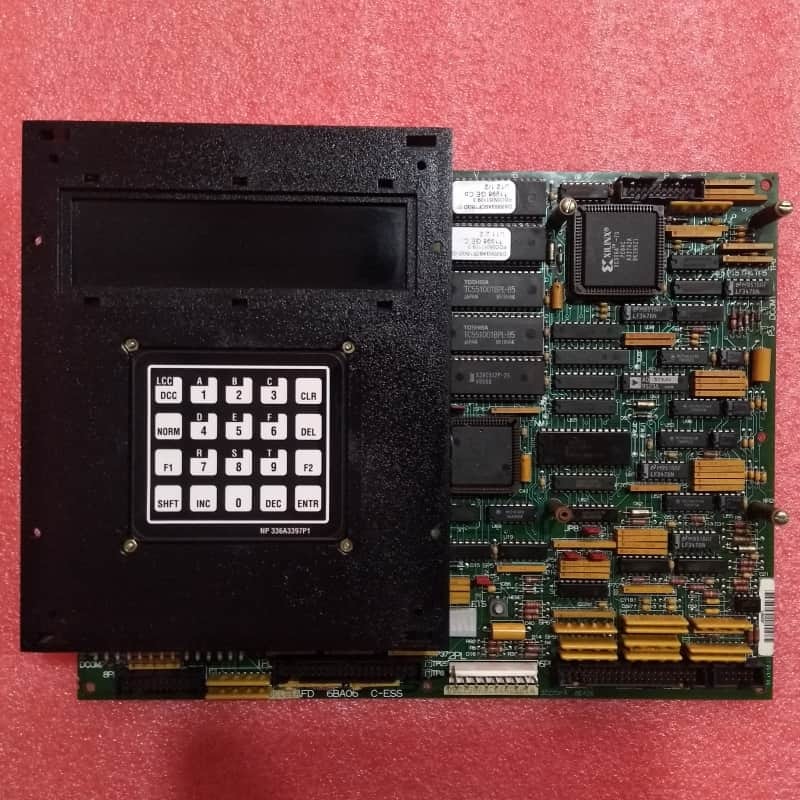

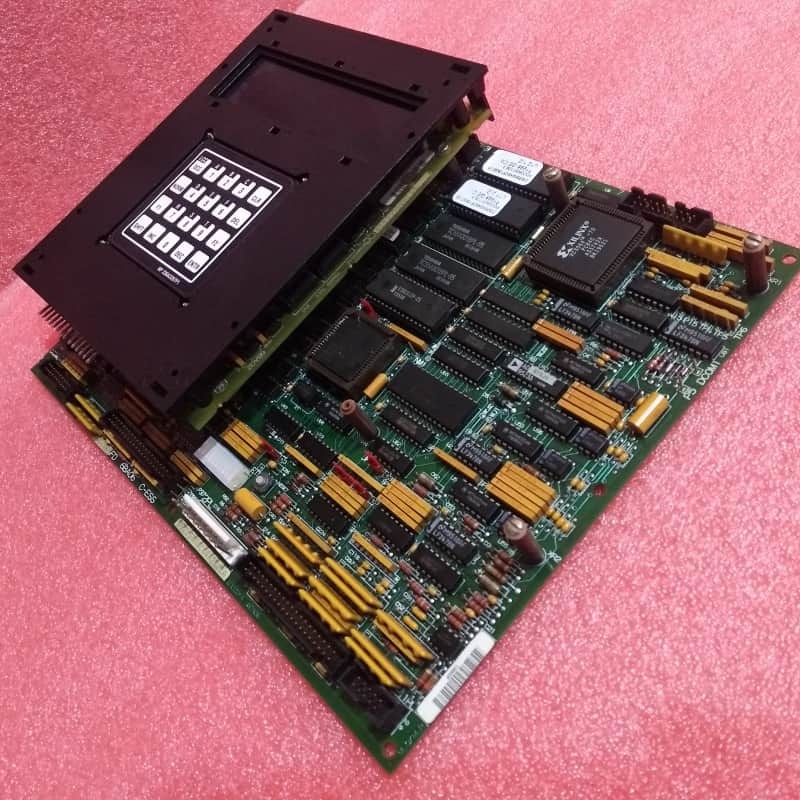

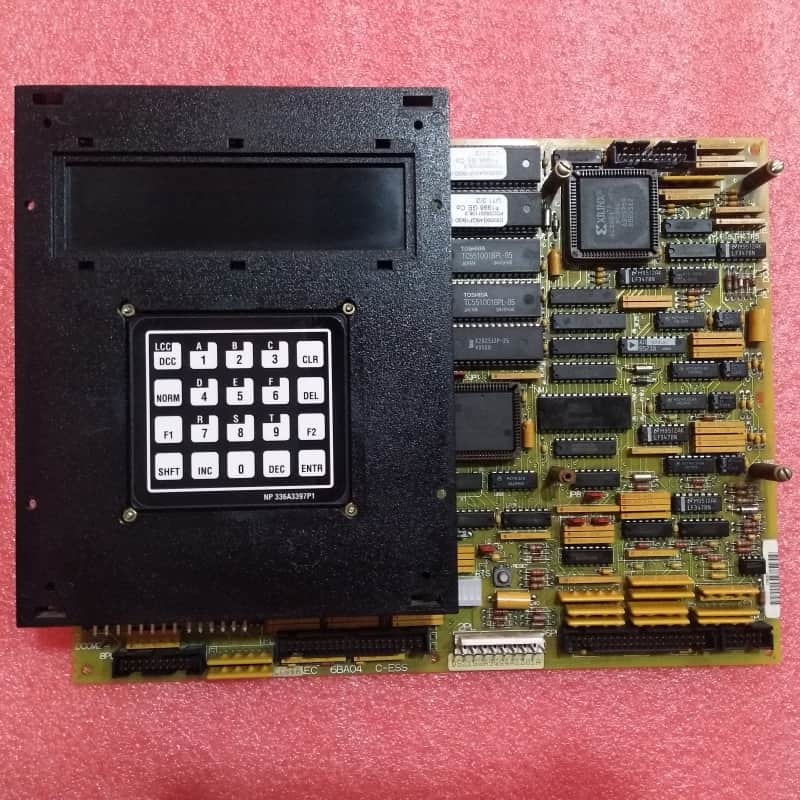

GE Mark V DS215GASQG4AZZ01A Σύστημα ελέγχου τουρμπίνης 200 mm x 100 mm

GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) Σύστημα Ελέγχου Στροβίλου

Περιγραφή Προϊόντος:

Το GE Mark V DS215GASQG4AZZ01A είναι μια ενσωματωμένη κάρτα ελέγχου κίνησης που συνδυάζει τη βασική λειτουργικότητα των DS200SDCCG4AEC (κύρια μονάδα ελέγχου κίνησης) και DS200SLCCG3ACC (βοηθητική κάρτα επικοινωνιών LAN), προσαρμοσμένη για το Σύστημα Ελέγχου Στροβίλου Mark V της GE. Ως μια συνεκτική μονάδα, συγκεντρώνει τον έλεγχο κίνησης, την επεξεργασία σήματος και τις δυνατότητες επικοινωνίας LAN, διασφαλίζοντας την απρόσκοπτη λειτουργία των κινήσεων αερίου, ατμού ή ανεμογεννητριών, αξιοποιώντας παράλληλα την τεχνολογία ελέγχου Speedtronic της Mark V.

Η DS200SDCCG4AFD βασική μονάδα στεγάζει τρεις εξειδικευμένους μικροεπεξεργαστές:

Επεξεργαστής Ελέγχου Κίνησης (DCP): Διαχειρίζεται την αποκωδικοποίηση, την άμεση πρόσβαση στη μνήμη (DMA) και την είσοδο/έξοδο (I/O) σε επίπεδο συστήματος;
Επεξεργαστής Ελέγχου Κινητήρα (MCP): Χειρίζεται λειτουργίες ελέγχου κινητήρα DC/AC, όπως ο έλεγχος φάσης;
Επεξεργαστής Co-Motor (CMP): Επεξεργάζεται μαθηματικά εντατικές εργασίες πέρα από την ικανότητα του MCP.

Περιλαμβάνει επίσης κοινόχρηστη μνήμη RAM για ταυτόχρονη πρόσβαση πολλαπλών επεξεργαστών, 10 LED στον μπροστινό πίνακα για παρακολούθηση λειτουργιών σε πραγματικό χρόνο και ανίχνευση σφαλμάτων (εμφανίζοντας κωδικούς σφαλμάτων σε δυαδικό κωδικοποιημένο δεκαδικό/BCD ή δυαδικό ανάλογα με τη σοβαρότητα του σφάλματος) και διαμορφώσιμο υλικό (βραχυκυκλωτήρες τύπου Berg JP και βραχυκυκλωτήρες καλωδίων WJ, κυρίως εργοστασιακά ρυθμισμένα) για βελτιστοποίηση του συστήματος. Η βοηθητική κάρτα DS200SLCCG3ACC προσθέτει λειτουργικότητα επικοινωνίας LAN, επιτρέποντας στη μονάδα να ενσωματωθεί με τοπικά δίκτυα και να επεκτείνει τη συνδεσιμότητα και την ανταλλαγή δεδομένων με άλλα στοιχεία του συστήματος.

Βασικά Χαρακτηριστικά:
Ενσωματωμένος Σχεδιασμός Διπλής Μονάδας: Συνδυάζει το DS200SDCCG4AEC (πυρήνας ελέγχου κίνησης) και το DS200SLCCG3ACC (επικοινωνίες LAN), εξαλείφοντας την ανάγκη για ξεχωριστή εγκατάσταση μονάδων και απλοποιώντας την καλωδίωση του συστήματος.

Αποτελεσματικότητα Τριπλού Επεξεργαστή: Οι DCP, MCP και CMP συνεργάζονται—χειρίζονται την είσοδο/έξοδο του συστήματος, τον έλεγχο του κινητήρα και υπολογισμούς αντίστοιχα—για να διασφαλίσουν την ακρίβεια και την ανταπόκριση του ελέγχου κίνησης, ικανοποιώντας τις απαιτήσεις υψηλής δυναμικής λειτουργίας των στροβίλων.Συνδεσιμότητα LAN:

Το DS200SLCCG3ACC επιτρέπει την απρόσκοπτη ενσωμάτωση LAN, υποστηρίζοντας τη μετάδοση δεδομένων μεταξύ της κάρτας ελέγχου κίνησης και άλλων συσκευών δικτύου για κεντρική παρακολούθηση και έλεγχο.Διαισθητική Διάγνωση Σφαλμάτων:

10 LED παρέχουν σαφή οπτική ανατροφοδότηση για την κατάσταση του συστήματος. Οι κωδικοί σφαλμάτων (σε BCD ή δυαδικό) επιτρέπουν την γρήγορη αναγνώριση προβλημάτων, μειώνοντας τον χρόνο αντιμετώπισης προβλημάτων.Διαμορφώσιμο & Επεκτάσιμο:

Οι εργοστασιακά ρυθμισμένοι βραχυκυκλωτήρες JP/WJ εξασφαλίζουν συμβατότητα εκτός κουτιού, ενώ τα στηρίγματα στην DS200SDCCG4AEC υποστηρίζουν πρόσθετες προαιρετικές κάρτες (π.χ., επεξεργαστές σήματος) για μελλοντική επέκταση λειτουργιών.Ασφαλής Εγκατάσταση & Αντικατάσταση:

Απαιτείται αποσύνδεση ρεύματος κατά τη συντήρηση. Οι μονάδες EPROM από ελαττωματικές μονάδες μπορούν να επαναχρησιμοποιηθούν σε πλακέτες αντικατάστασης και οι νάιλον ροδέλες αποτρέπουν ζημιές από βίδες—εξασφαλίζοντας ασφαλή και μακροχρόνια συναρμολόγηση.
