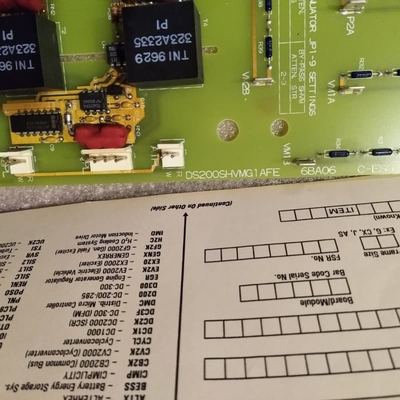

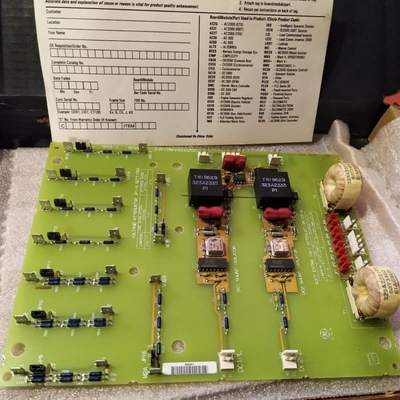

GE DS200SHVMG1AFE Πίνακας Διασύνδεσης Υψηλής Τάσης SCR 330mm x 200mm

GE DS200SHVMG1AFE SCR Πίνακας Διασύνδεσης Υψηλής Τάσης M-Frame

Λεπτομέρειες Προϊόντος:

Η GE DS200SHVMG1AFE είναι ένας πίνακας διασύνδεσης SCR High Voltage M-Frame σχεδιασμένος για τη σειρά EX2000 της GE και το σύστημα ελέγχου στροβίλων Mark V—μία από τις τελευταίες σειρές GE Mark που χρησιμοποιούν την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία Speedtronic. Μια αναθεωρημένη παραλλαγή της αρχικής μητρικής πλακέτας DS200SHVMG1, λειτουργεί ως κρίσιμη διασύνδεση μεταξύ της γέφυρας SCR ενός M-frame drive, των πλακέτων τροφοδοσίας DCFB/SDCI και των καρτών σύνδεσης ισχύος PCCA, υποστηρίζοντας συστήματα ελέγχου κίνησης ανεμογεννητριών, ατμού και αεριοστροβίλων.

Οι βασικές του λειτουργίες περιλαμβάνουν τη μετατροπή σημάτων shunt σε διαφορικές συχνότητες εξόδου μέσω κυκλωμάτων ταλαντωτή ελεγχόμενου τάσης απομονωτή shunt θετικού/αρνητικού DC, και στη συνέχεια τη μετάδοση αυτών των σημάτων σε πλακέτες τροφοδοσίας/σύνδεσης. Παρέχει επίσης διαμορφώσιμη εξασθένηση: επιλέξιμους με βραχυκυκλωτήρα μετασχηματιστές ρεύματος 10:1 για ρεύματα γραμμής AC για χειρισμό ρευμάτων που υπερβαίνουν τα 144 mA; εξασθενητές τάσης γραμμής και σειρές αντιστάσεων τάσης γέφυρας DC.

Το υλικό περιλαμβάνει 17 διαμορφώσιμους βραχυκυκλωτήρες, εξαρτήματα περιορισμού τάσης και μια λειτουργική επίστρωση PCB που βασίζεται στην προτεραιότητα. Η εγκατάσταση απαιτεί αναμονή για την εκφόρτιση των πυκνωτών για την αποφυγή κινδύνων τάσης. είναι ευαίσθητο στα στατικά, αποστέλλεται σε προστατευτική συσκευασία από προμηθευτές όπως η AX. Ανήκει αποκλειστικά στην ομάδα Mark V Group 1 και δεν είναι συμβατό με παλαιότερα βασικά μοντέλα λόγω αναθεωρήσεων. Προμηθευτές όπως η WOC προσφέρουν αντικατάσταση, επισκευή και μονάδες αχρησιμοποίητες/ανακατασκευασμένες με εγγύηση, με 24/7 υποστήριξη από ειδικούς.

Βασικά Χαρακτηριστικά:
Συμβατότητα Διπλού Συστήματος: Λειτουργεί με συστήματα ελέγχου διέγερσης EX2000 και συστήματα ελέγχου στροβίλων Mark V, αξιοποιώντας την τεχνολογία Speedtronic για αξιόπιστη λειτουργία κίνησης στροβίλου.

Μετατροπή Σήματος & Εξασθένηση: Μετατρέπει τα σήματα shunt σε διαφορικές συχνότητες και προσφέρει διαμορφώσιμη εξασθένηση CT/τάσης, προσαρμοζόμενη σε διάφορες ανάγκες τάσης και ρεύματος γραμμής AC.

Ευελιξία με δυνατότητα διαμόρφωσης με βραχυκυκλωτήρα: 17 βραχυκυκλωτήρες επιτρέπουν την ακριβή προσαρμογή στις απαιτήσεις του συστήματος, καθοδηγούμενη από εγχειρίδια OEM.

Ασφάλεια & Ανθεκτικότητα: Περιορισμός τάσης components και επίστρωση PCB προστατεύουν το υλικό. ο σχεδιασμός ευαίσθητος στα στατικά και οι απαιτήσεις εκφόρτισης πυκνωτών εξασφαλίζουν ασφαλή χειρισμό/εγκατάσταση.

Υποστήριξη Legacy: Υποστηρίζεται από προμηθευτές που προσφέρουν αντικατάσταση, επισκευή και 24/7 υποστήριξη, επεκτείνοντας τη διάρκεια ζωής των συστημάτων Mark V.
