GE DS200TBQAG1ABB RST Τερματικό Δελτίο Μάρκος V 330 mm x 200 mm

ΓΕ DS200TBQAG1ABB RST Τερματικό Πίνακα Mark V Ge Ελέγχος τουρμπίνας

Πληροφορίες για το προϊόν:

Η ΓΕDS200TBQAG1ABBείναι μια μονάδα τερματισμού θερμοσύνδεσης σχεδιασμένη αποκλειστικά για το σύστημα ελέγχου τουρμπίνων Mark V της GE®, μια παλαιότερη σειρά προσαρμοσμένη για τον έλεγχο των αυτοματοποιημένων κινήσεων ανεμογεννήτρων, ατμογεννήτρων και αεριογεννήτρων,και μία από τις τελευταίες γραμμές προϊόντων GE Mark για την ενσωμάτωση της πατενταρισμένης τεχνολογίας ελέγχου Speedtronic του brandΜια αναθεωρημένη παραλλαγή της αρχικής μητρικής μονάδας DS200TBQAG1, ενσωματώνει τρεις βασικές αναθεωρήσεις προϊόντος --- βελτίωση της αξιοπιστίας του σήματος, μακροζωία των συστατικών και συμβατότητα συστήματος,και χρησιμεύει ως κρίσιμο κόμβο για τη διαχείριση σήματος θερμοσύνδεσης σε ρυθμίσεις ελέγχου τουρμπίνων.

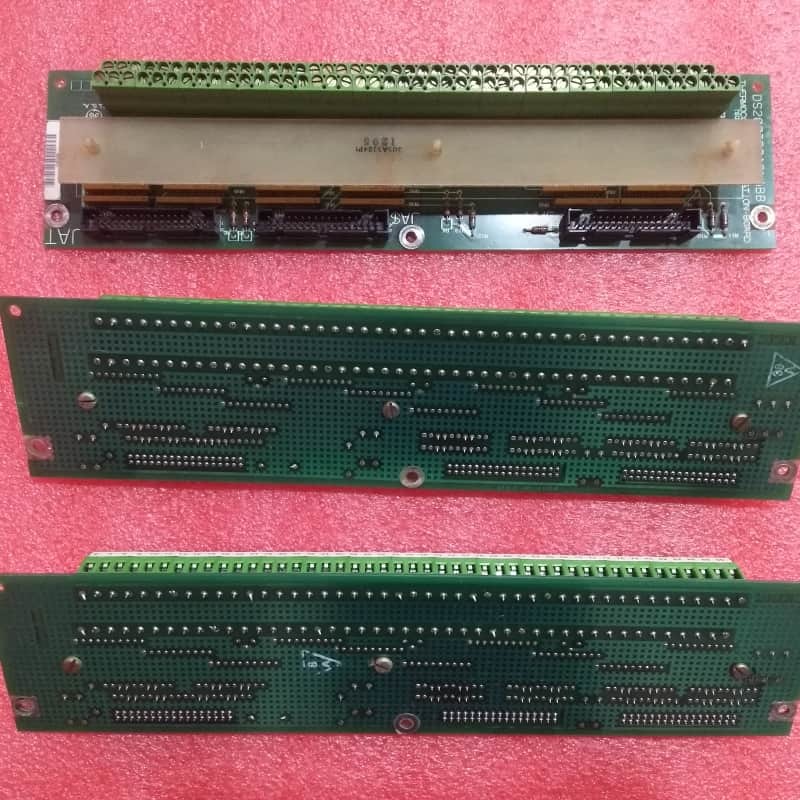

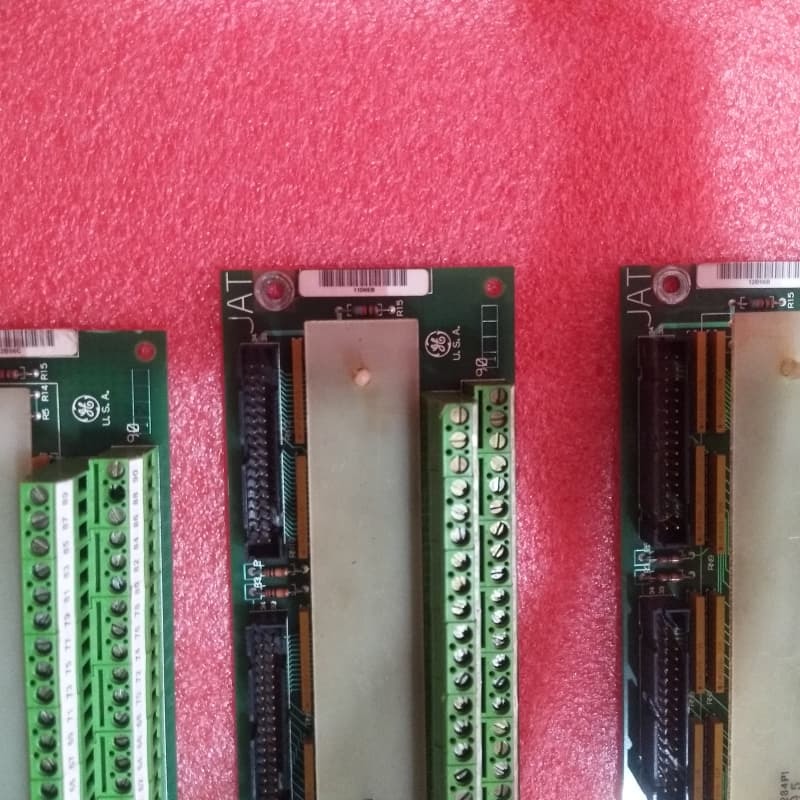

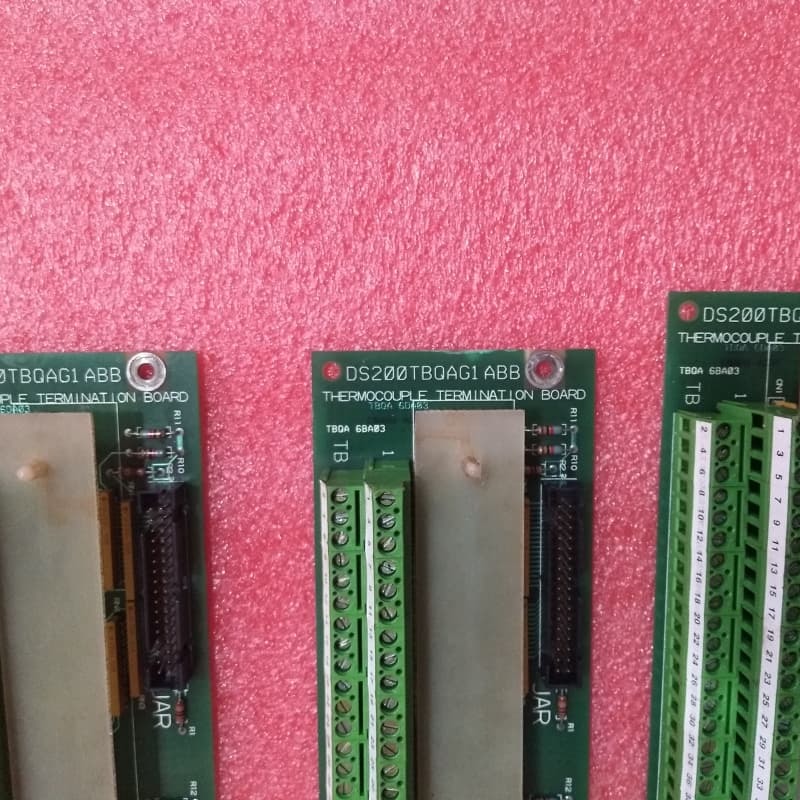

Στο επίκεντρο της, the board features two 90-pin terminal blocks—supporting a maximum of 180 signal lines for extensive thermocouple and cold junction signal routing—and three 20-pin connectors dedicated to interfacing with Mark V’s TCQA and TCCA Boards:

Συνδέτης JAR: Μεταδίδει σήματα θερμοσύνδεσης (καναλιών 1) και σήματα ψυχρής διασύνδεσης από/προς τις πλακέτες TCQA/TCCA, επιτρέποντας την παρακολούθηση της θερμοκρασίας των κρίσιμων στοιχείων της τουρμπίνας.

Συνδετήρας JAS: χειρίζεται σήματα θερμοσύνθεσης (16-30 καναλιών) και σήματα ψυχρής διασύνδεσης, επεκτείνοντας την κάλυψη ανίχνευσης θερμοκρασίας για μεγαλύτερα συστήματα τουρμπίνων.

Σύνδεσμος JAT: Διαχειρίζεται σήματα θερμοσύνθεσης (31 ̇ 45 κανάλια) και σήματα ψυχρής σύνδεσης, εξασφαλίζοντας ολοκληρωμένη θερμική εποπτεία για την πρόληψη αποτυχιών που σχετίζονται με υπερθέρμανση.

Βασικά χαρακτηριστικά:
Συμβατότητα με σπινττρονικές τουρμπίνες:Βελτιστοποιημένο για συστήματα Mark V, αξιοποιώντας την τεχνολογία Speedtronic για να εξασφαλίσει αξιόπιστη διαχείριση σήματος θερμοσύνδεσης για ανεμογεννήτριες, ατμογεννήτριες και αεριογεννήτριες.

Διαδρομή θερμοσύνδεσης υψηλής χωρητικότητας:Δύο τερματικά τεμάχια 90 πινών (180 συνολικές γραμμές σήματος) και τρεις ειδικές συνδέσεις 20 πινών (JAR/JAS/JAT) υποστηρίζουν 45+ κανάλια θερμοσύνδεσης,που επιτρέπει την ολοκληρωμένη παρακολούθηση της θερμοκρασίας των κατασκευαστικών στοιχείων των ανεμογεννητριών.

Ενσωμάτωση σήματος ψυχρής διασύνδεσης:Οι ειδικές συνδέσεις για τα σήματα ψυχρής διασύνδεσης εξασφαλίζουν ακριβή θερμικά δεδομένα, αποφεύγοντας λάθη στους υπολογισμούς ασφάλειας και απόδοσης των ανεμογεννήτρων.

Δεν υπάρχει ρυθμιζόμενο υλικό:Δεν διαθέτει jumpers ή εξατομικεύσιμα εξαρτήματα, μειώνοντας το χρόνο εγκατάστασης, εξαλείφοντας τους κινδύνους λανθασμένης διαμόρφωσης και εξασφαλίζοντας συνεπή απόδοση σε πανομοιότυπες ρυθμίσεις Mark V.

Αξιόπιστη κληρονομιά:Κατασκευάστηκε σύμφωνα με τα πρότυπα βιομηχανικής ποιότητας του Mark V, με ανθεκτικά τερματικά μπλοκ και συνδέσμους που αντέχουν σε σκληρά περιβάλλοντα των ανεμογεννητριών, παρατείνοντας τη διάρκεια ζωής των υφιστάμενων εγκαταστάσεων Mark V.
