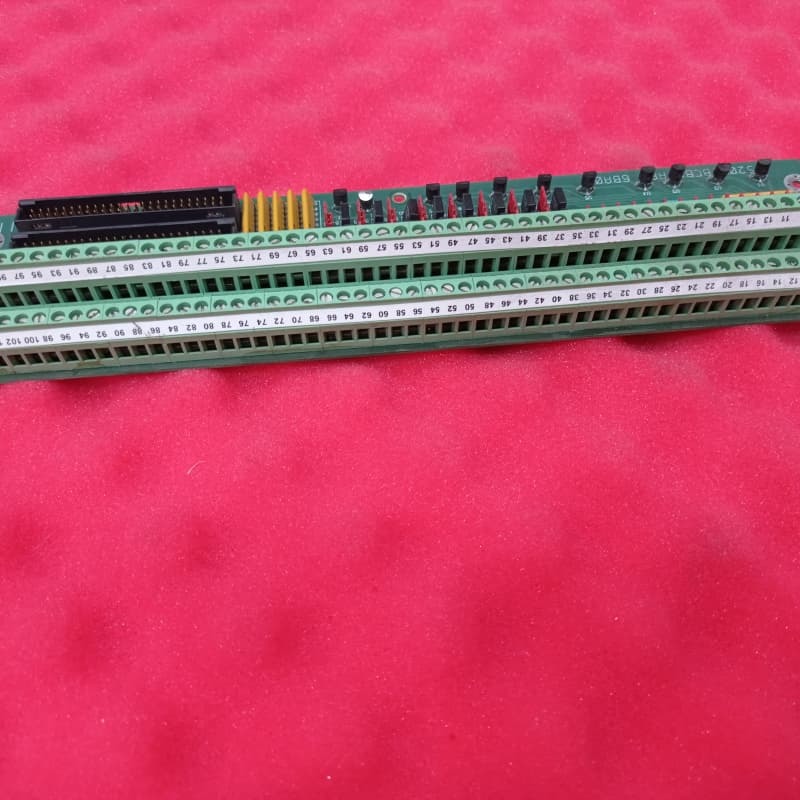

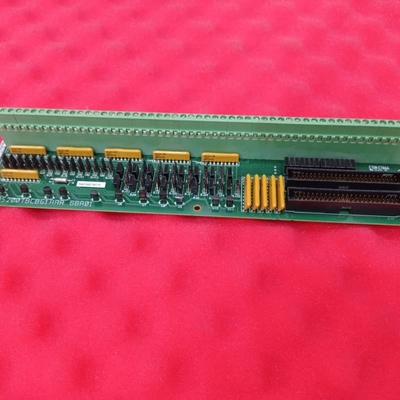

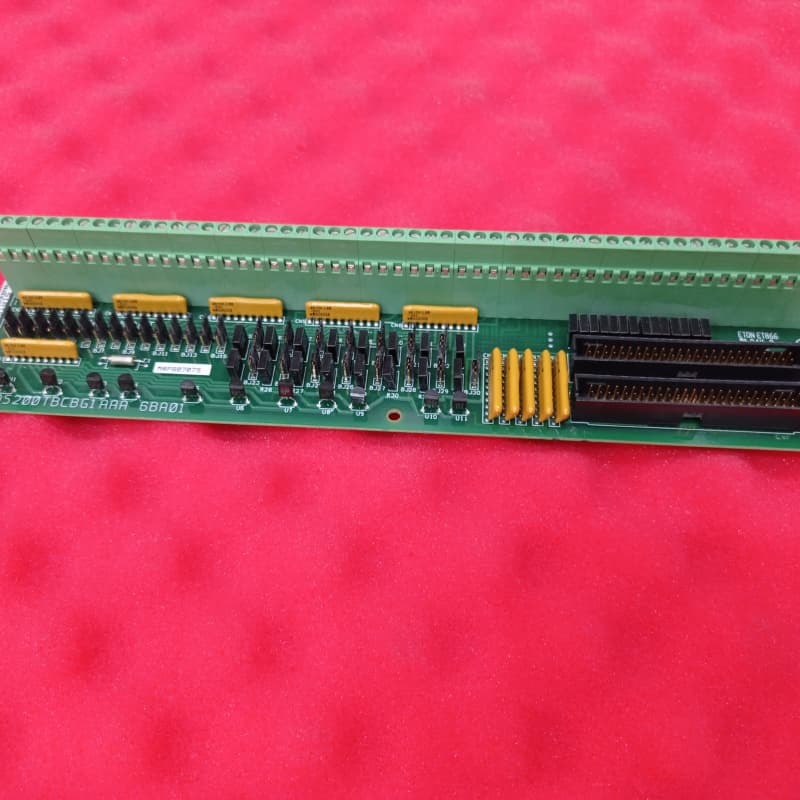

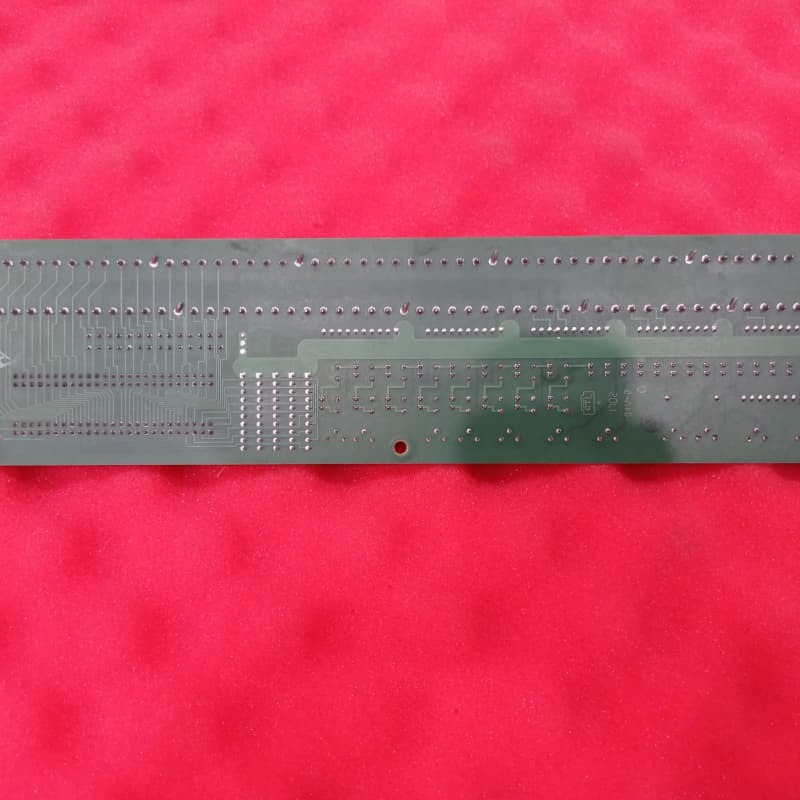

GE DS200TBCBG1AAA 4-20mA RTD Ενότητα εισόδου 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD Ενότητα τερματισμού εισόδου

Πληροφορίες για το προϊόν:

Η ΓΕDS200TBCBG1AAAείναι μια μονάδα τερματισμού εισόδου RTD 4-20 mA που έχει σχεδιαστεί για τη σειρά GE Mark V, βασικό συστατικό των συστημάτων ελέγχου GE Speedtronic που χρησιμοποιούνται σε βιομηχανικές ανεμογεννήτριες και εγκαταστάσεις αυτοματισμού.Ως εξειδικευμένη μονάδα τερματισμού,Ο βασικός ρόλος του είναι η διασύνδεση με τους αισθητήρες RTD ̇ συσκευές που μετρούν τη θερμοκρασία μέσω συσχέτισης αντίστασης ̇ και τη διαχείριση σημάτων κυκλώματος ρεύματος 4-20 mA (το βιομηχανικό πρότυπο για τη μετάδοση δεδομένων αισθητήρων)Τοποθετείται στη θέση επτά του πυρήνα Mark V, χρησιμεύει ως σημείο προσγείωσης για RTD και σήματα εισόδου 4-20 mA, τα οποία στη συνέχεια μεταδίδονται στο TCCB στον πυρήνα.είναι ένα από τα τρία τερματικά πλαίσια στα συστήματα Mark V που αποδέχονται απομονωμένες εισόδους ισχύος συναρπασμού 21V DC, και προσφέρει ευέλικτη διαμόρφωση σήματος: οκτώ από τα σήματα εισόδου 4-20 mA μπορούν να αναβαθμιστούν σε 0-1 mA,Ενώ τα jumpers καθορίζουν επίσης αν οι εισροές λειτουργούν ως σήματα τάσης ή ρεύματος.

Φυσικά, η μονάδα είναι μια μακρά, στενή αναλογική κάρτα που διαθέτει ένα μακρύ τερματικό μπλοκ κατά μήκος μιας άκρης, κάθετες συνδέσεις πινών, διακόπτες αναπηρίας και συστοιχίες δικτύου αντίστασης.Η καταστολή της τάσης και ο περιορισμός της βασίζονται σε τυποποιημένα συστατικά της σειράς Mark VΒασικές λεπτομέρειες σχετικά με το υλικό και τις προδιαγραφές του κωδικοποιούνται επίσης στον αριθμό του προϊόντος:Το DS200 επιβεβαιώνει την κανονική συναρμολόγηση του Mark V και την εγχώρια.S. κατασκευή· TBCB είναι η λειτουργική συντομογραφία για το ρόλο του στο μοντέλο τερματισμού· G1 τοποθετεί στο σημείο V της ομάδας 1 με μια τυποποιημένη προστατευτική επικάλυψη PCB·και το τελευταίο ἀΑΑΑΑ δηλώνει δύο λειτουργικές αναθεωρήσεις με βαθμολογία Α και μία αναθεώρηση με βαθμολογία Α.

Βασικά χαρακτηριστικά:
Υποστήριξη διπλού σήματος για θερμοκρασία και βιομηχανική ανίχνευση:Ειδικεύεται στην επεξεργασία τόσο των σημάτων θερμοκρασίας RTD όσο και των σημάτων κυκλώματος ρεύματος 4-20 mA, καλύπτοντας τις βασικές βιομηχανικές ανάγκες για ακριβή παρακολούθηση της θερμοκρασίας και μετάδοση δεδομένων από τυποποιημένους αισθητήρες.

Ευέλικτη διαμόρφωση σήματος μέσω Jumpers:Επιτρέπει δύο κρίσιμες προσαρμογές: 1) Οκτώ εισροές 4-20 mA μπορούν να αλλάξουν σε 0-1 mA για να ταιριάζουν με τις απαιτήσεις αισθητήρα χαμηλού ρεύματος. 2) Οι jumpers αλλάζουν εισροές μεταξύ τάσης και τρέχουσας λειτουργίας,προσαρμογή σε διάφορες διεπαφές αισθητήρων και συστημάτων.

Ουσιαστική ολοκλήρωση:Τοποθετημένο στο κέντρο του Mark V, τοποθεσία 7,με ειδικές συνδέσεις JHH/JII για τη μετάδοση σήματος στην πλακέτα TCCB, εξασφαλίζοντας την απρόσκοπτη ενσωμάτωση στην αλυσίδα σήματος του συστήματος ελέγχου Speedtronic και αποφεύγοντας κενά συμβατότητας.

Συμφωνία ισχύος απομονωμένης διέγερσης:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

Τυποποιημένη προστασία τάσης:Βασίζεται σε τυποποιημένα εξαρτήματα της σειράς Mark V για την καταστολή και τον περιορισμό της τάσης, ευθυγραμμίζοντας με τις αρχές της σειράς και μειώνοντας τους κινδύνους βλάβης των εξαρτημάτων.

Καθαρή επισήμανση του υλικού για συντήρηση:Διαθέτει ένα μακρύ τερματικό μπλοκ, ξεχωριστές κατακόρυφες συνδέσεις καρφίτ και ετικετοποιημένους διακόπτες jumper που απλοποιούν την καλωδίωση, την αντιμετώπιση προβλημάτων και την αντικατάσταση για τους τεχνικούς που εξοικειώνονται με τα συστήματα Mark V.
