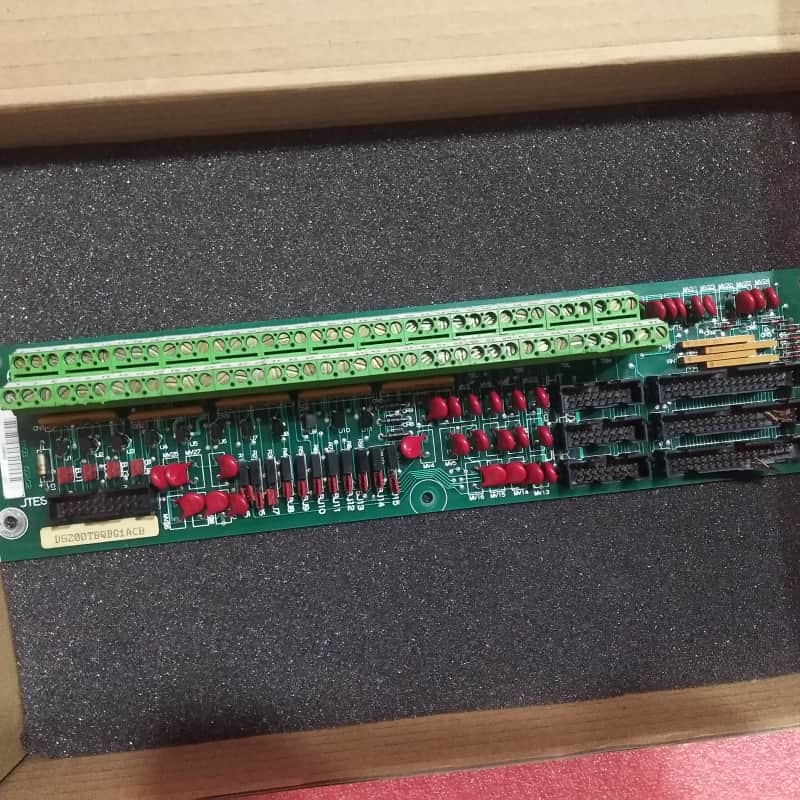

GE DS200TBQBG1ACB Μονάδα Τερματισμού Εισόδου 330mm x 200mm

ΓΔ DS200TBQBG1ACB Ενότητα τερματισμού εισόδου

Πληροφορίες για το προϊόν:

Η ΓΕDS200TBQBG1ACBείναι μια ενότητα εισόδου/αναλογικής τερματισμού που έχει σχεδιαστεί αποκλειστικά για το Mark V Turbine Control System της GE®, μια πολυετή σειρά που χρησιμοποιείται για τη διαχείριση αυτοματοποιημένων κινητήρων ανεμογεννήτρων, ατμογεννήτρων και αεριογεννήτρων,και μία από τις τελευταίες γραμμές GE Mark για να ενσωματώσει την πατενταρισμένη τεχνολογία ελέγχου Speedtronic.

Η βασική λειτουργία του περιστρέφεται γύρω από την κεντρική διαχείριση σήματος: λαμβάνει και μεταδίδει κρίσιμες εισροές, συμπεριλαμβανομένων των σημάτων τάσης για την παρακολούθηση των ηλεκτρικών παραμέτρων,σήματα δόνησης για ελέγχους μηχανικής ακεραιότηταςΗ συσκευή ενσωματώνεται απρόσκοπτα με τα πλαίσια TCQA και TCQC του Mark V: στον πυρήνα R2,συνδέεται με τις πλακέτες TCQA/TCQC στον πυρήνα R1 για συντονισμό δεδομένων μεταξύ πυρήνων· στον πυρήνα R3, συνδέεται με τοπικές πλακέτες TCQA/TCQC για τοπική επεξεργασία σήματος.

Από άποψη υλικού, η ενότητα διαθέτει δύο τερματικά μπλοκ με 77 τερματικά το καθένα για συνδέσεις καλωδίων σήματος χαλκού, συν 15 άλματα τύπου Berg και ένα μείγμα συνδέσεων.Οι πηδαίτες έχουν ειδικούς ρόλους.ΒJ1-BJ4 ανεμιστήρα σήματα μετατροπέα πίεσης, BJ5-BJ7 εγκατάσταση αντίσταση φορτίου για μετατροπέα πίεσης, και BJ8-BJ15 ρυθμίσει αναλογικές εισόδους.Η ταυτοποίηση τερματικού απλοποιεί την επανασύνδεση καλωδίων ̇ οι χρήστες επισημαίνουν τα καλώδια με ταυτότητες τερματικού, απελευθερώστε τα από την παλιά σανίδα, και στερεώστε τα γυμνά άκρα χαλκού στα αντίστοιχα τερματικά της νέας σανίδας με βίδες.

Βασικά χαρακτηριστικά:
Δύο πυρήνες τοποθέτησης & διαπυρηνική ενσωμάτωση:Βρίσκεται σε πυρήνες R2/R3 με προσαρμοσμένες συνδέσεις σε πλαίσια TCQA/TCQC ∆ιασταυρούμενος πυρήνας για R2, τοπικός για R3, επιτρέποντας τόσο συντονισμένη παρακολούθηση διασυστημάτων όσο και τοπική επεξεργασία σήματος.

Διαχείριση πολλαπλών σημάτων για την ασφάλεια και την απόδοση των ανεμογεννητριών:Διαχειρίζεται ένα ευρύ φάσμα κρίσιμων εισροών για την παρακολούθηση της υγείας της ανεμογεννήτριας, την πρόληψη μηχανικών βλαβών και την εξασφάλιση της ασφάλειας της λειτουργίας.

Ειδική διαμόρφωση Jumper:15 Περπατητές τύπου Berg με ειδικούς ρόλους, μετατροπέας πίεσης, προβολέας σήματος, εγκατάσταση αντίστασης φορτίου, αναλογική ρύθμιση εισόδου προσφέρουν στοχευμένη προσαρμογή για τις ανάγκες ανίχνευσης ειδικών τουρμπίνων.

Με υψηλή πυκνότητα, σήμανση των τερματικών τεμαχίων:Δύο τεμάχια 77 τερματικών με αριθμητικά αναγνωριστικά τερματικών απλοποιούν την παρακολούθηση καλωδίων κατά την εγκατάσταση/αντικατάσταση, μειώνοντας τα λάθη επανασύνδεσης.

Σχεδιασμός κλιμακούμενου συνδέσμου:Οι συνδετήρες JGS/T/JHS/T παρέχουν ευελιξία για μελλοντικές επεκτάσεις του συστήματος, προσαρμόζοντας τις εξελισσόμενες απαιτήσεις ελέγχου της ανεμογεννήτριας χωρίς πλήρη αντικατάσταση της πλακέτας.
