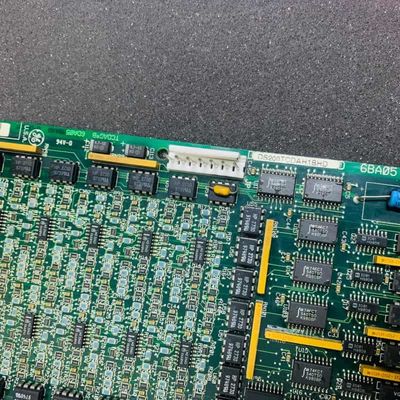

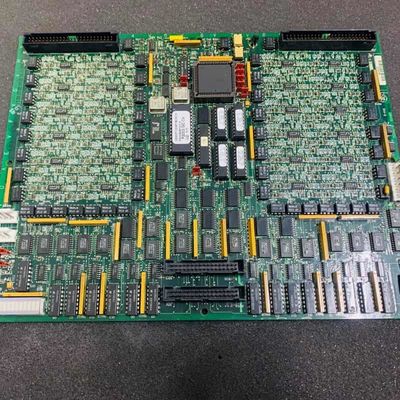

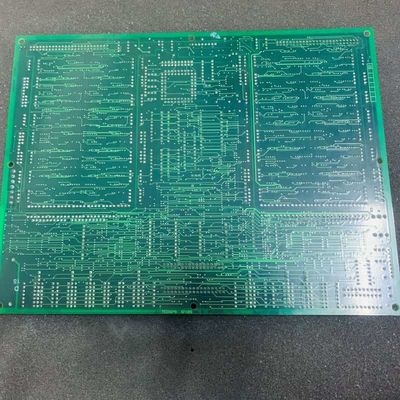

GE DS200TCDAH1BGD Ψηφιακό πίνακα I/O με ολοκληρωμένο χειρισμό αναλογικού σήματος 2kg βάρος και 1χρονη εγγύηση για τον έλεγχο της τουρμπίνας Mark V

GE DS200TCDAH1BGD DS200TCDAH1B Ψηφιακό πίνακα I/O

Πληροφορίες για το προϊόν:

Η ΓΕDS200TCDAH1Bείναι μια ψηφιακή πλακέτα I/O που έχει σχεδιαστεί αποκλειστικά για την σειρά Legacy Mark V Turbine Control System της GE, η οποία χρησιμοποιείται για τη διαχείριση των αυτοματοποιημένων κινήσεων ανεμογεννήτρων, αερίων και ατμογεννήτρων,και μία από τις τελευταίες γραμμές GE Mark για να ενσωματώσει την πατενταρισμένη τεχνολογία ελέγχου Speedtronic.

Λειτουργικά, επεξεργάζεται διάφορα αναλογικά σήματα: εισροές/εξόδους 4-20 mA μέσω JBB/JAA, με ρεύμα να μειώνεται σε αντίσταση φορτίου για ανάγνωση τάσης, εισροές RTD μέσω JCC/JDD,που παρέχει διέγερση και μετρά την αντίσταση που εξαρτάται από τη θερμοκρασία, εισόδους θερμοσύνθεσης μέσω JAR/S/T, χρησιμοποιώντας την αντιστάθμιση ψυχρής διασύνδεσης TBQA για τον υπολογισμό της πραγματικής θερμοκρασίας, και σήματα τάσης/στροφής του άξονα τουρμπίνης μέσω JBB.Όλα τα συντεταγμένα σήματα αποστέλλονται στον κινητήρα I/O μέσω του συνδετήρα 3PL, με τύπους θερμοσύνθεσης λογισμικού, ρυθμίσεις RTD που διαχειρίζονται μέσω του επεξεργαστή διαμόρφωσης I/O του HMI.

Βασικά χαρακτηριστικά:
Πλήρης επεξεργασία αναλογικού σήματος:Λειτουργεί ως κεντρικός κόμβος για σήματα 4-20 mA, RTDs, θερμοσύνθετα ζεύγη και σχήμα τάσης / ρεύματος άξονα, κλιματισμός και μετάδοση δεδομένων στον κινητήρα I / O,κρίσιμη για την παρακολούθηση και τον έλεγχο των επιδόσεων των ανεμογεννήτρωνΕπεξεργάζεται τα πρωτότυπα σήματα για να εξαλείψει τον θόρυβο, εξασφαλίζοντας ακριβή δεδομένα που καθοδηγούν ρυθμίσεις σε πραγματικό χρόνο όπως ροή καυσίμου ή προσαρμογές συστήματος ψύξης.

Αφαίρετες και ευαίσθητες σε ESD PROM:Οι αφαιρούμενες μονάδες PROM αποθηκεύουν firmware. Η αντικατάστασή τους με προστασία ESD όπως ιμάντες καρπού εξασφαλίζει ότι οι πλακέτες αντικατάστασης ταιριάζουν με τη λειτουργικότητα των αρχικών με τη διατήρηση πανομοιότυπων οδηγιών.Αυτό αποτρέπει την επαναπροσδιορισμό του firmware., μειώνοντας τον χρόνο συντήρησης και εξασφαλίζοντας συνεπή λογική επεξεργασίας σήματος μετά την αντικατάσταση.

 Διαμορφώσιμο υλικό και λογισμικό:Τρεις εκτοξευτές (J1 / JP2 / JP3) χειρίζονται τις προσαρμογές υλικού, ενώ οι ρυθμίσεις λογισμικού προσαρμόζουν τους τύπους θερμοσύνδεσης / RTD και τις παραμέτρους σήματος προσαρμοζόμενοι στις διαφορετικές ανάγκες της ανεμογεννήτριας.JP2 δοκιμές βοηθητικών, και το λογισμικό προσαρμόζεται για να ταιριάζει με τις ρυθμίσεις των αισθητήρων ειδικά για την τουρμπίνα.

Ειδική διασύνδεση συστατικών:Εννέα συνδέσεις (οκτώ λειτουργικές, μία υπολειπόμενη) συνδέονται με βασικές πλακέτες Mark V (TCPS, CTBA, TBCA, TBQA) για απρόσκοπτη μεταφορά ισχύος, δεδομένων και διαγνωστικού σήματος, εξαλείφοντας τους κινδύνους διασταυρούμενης ομιλίας.Κάθε σύνδεσμος έχει ειδικό ρόλο ώστε τα σήματα να φτάνουν στους στόχους χωρίς παρεμβολές., ενισχύοντας τη σταθερότητα του συστήματος.

Σχεδιασμός με επίκεντρο τις δοκιμές:Τα jumpers (JP2/JP3) και οι εξειδικευμένοι συνδετήρες υποστηρίζουν τις εργοστασιακές δοκιμές και τη συντήρηση, απλοποιώντας την αντιμετώπιση προβλημάτων, εξασφαλίζοντας παράλληλα την αξιοπιστία της κανονιστικής λειτουργίας.Το JP2 απενεργοποιεί τους ταλαντωτές για ασφαλή δοκιμές, και οι συνδέσεις επιτρέπουν στους τεχνικούς να έχουν εύκολη πρόσβαση στα σήματα για να διαγνώσουν τα προβλήματα γρήγορα.
