GE DS200TCDAH1BHD Ψηφιακή πλακέτα εισόδου/εξόδου με ολοκληρωμένο χειρισμό αναλογικών σημάτων, Βάρος 2kg και 1 έτος εγγύηση για έλεγχο στροβίλου Mark V

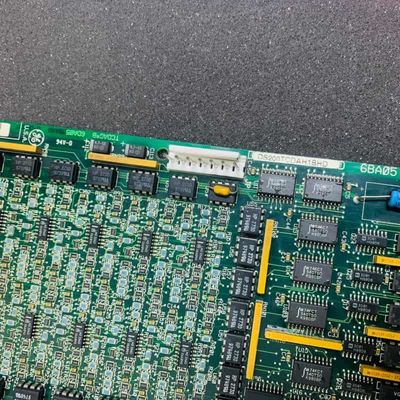

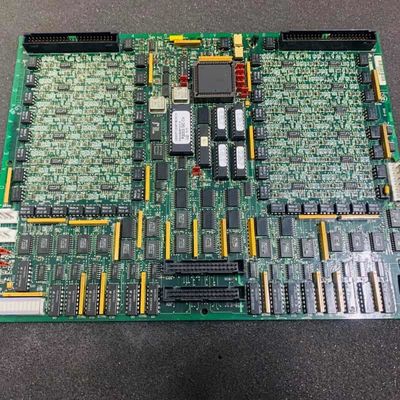

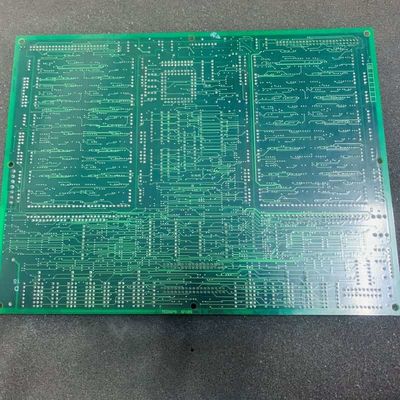

GE DS200TCDAH1BHD DS200TCDAH1B Ψηφιακή Κάρτα Εισόδου/Εξόδου

Λεπτομέρειες Προϊόντος:

Η GE DS200TCDAH1B είναι μια Ψηφιακή Κάρτα Εισόδου/Εξόδου σχεδιασμένη αποκλειστικά για το Σύστημα Ελέγχου Στροβίλων Mark V της GE—μια παλαιότερη σειρά που χρησιμοποιείται για τη διαχείριση αυτοματοποιημένων μονάδων αιολικών, αερίου και ατμού, και μια από τις τελευταίες σειρές GE Mark που ενσωματώνουν την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία ελέγχου Speedtronic.

Λειτουργικά, επεξεργάζεται διάφορα αναλογικά σήματα: εισόδους/εξόδους 4-20 mA μέσω JBB/JAA, με το ρεύμα να πέφτει σε αντιστάσεις φορτίου για μέτρηση τάσης, εισόδους RTD μέσω JCC/JDD, παρέχοντας διέγερση και μετρώντας την αντίσταση που εξαρτάται από τη θερμοκρασία, εισόδους θερμοστοιχείων μέσω JAR/S/T, χρησιμοποιώντας την αντιστάθμιση ψυχρής σύνδεσης του TBQA για τον υπολογισμό της πραγματικής θερμοκρασίας και σήματα τάσης/ρεύματος άξονα στροβίλου μέσω JBB. Όλα τα επεξεργασμένα σήματα αποστέλλονται στον Κινητήρα Εισόδου/Εξόδου μέσω της υποδοχής 3PL, με τη διαμόρφωση του λογισμικού, τους τύπους θερμοστοιχείων, τις ρυθμίσεις RTD να διαχειρίζονται μέσω του Επεξεργαστή Διαμόρφωσης Εισόδου/Εξόδου της HMI.

Βασικά Χαρακτηριστικά:
Ολοκληρωμένος Χειρισμός Αναλογικών Σημάτων:Λειτουργεί ως κεντρικός κόμβος για σήματα 4-20 mA, RTD, θερμοστοιχεία και τάση/ρεύμα άξονα—κλιμάκωση, επεξεργασία και μετάδοση δεδομένων στον Κινητήρα Εισόδου/Εξόδου, κρίσιμο για την παρακολούθηση και τον έλεγχο της απόδοσης του στροβίλου. Βελτιώνει τα ακατέργαστα σήματα για την εξάλειψη του θορύβου, εξασφαλίζοντας ακριβή δεδομένα που καθοδηγούν ρυθμίσεις σε πραγματικό χρόνο, όπως η ροή καυσίμου ή οι ρυθμίσεις του συστήματος ψύξης.

Αφαιρούμενες & Ευαίσθητες σε ESD PROMs:Οι αφαιρούμενες μονάδες PROM αποθηκεύουν υλικολογισμικό. Η αντικατάστασή τους με προστασία ESD, όπως ιμάντες καρπού, διασφαλίζει ότι οι πλακέτες αντικατάστασης ταιριάζουν με τη λειτουργικότητα της αρχικής, διατηρώντας πανομοιότυπες οδηγίες. Αυτό αποφεύγει την επαναδιαμόρφωση του υλικολογισμικού, μειώνοντας τον χρόνο συντήρησης και εξασφαλίζοντας συνεπή λογική επεξεργασίας σήματος μετά την αντικατάσταση.

 Διαμορφώσιμο Υλικό & Λογισμικό:Τρία βραχυκυκλωτήρες (J1/JP2/JP3) χειρίζονται τις ρυθμίσεις υλικού, ενώ οι ρυθμίσεις λογισμικού προσαρμόζουν τους τύπους θερμοστοιχείων/RTD και τις παραμέτρους σήματος—προσαρμογή σε διάφορες ανάγκες στροβίλων. Το J1 διαχειρίζεται τις θύρες RS232, το JP2 βοηθά στη δοκιμή και το λογισμικό προσαρμόζεται ώστε να ταιριάζει απρόσκοπτα με τις ρυθμίσεις αισθητήρων που είναι ειδικές για τον στρόβιλο.

 Αφιερωμένη Διασύνδεση Εξαρτημάτων:Εννέα υποδοχές (οκτώ λειτουργικές, μία υπολειμματική) συνδέονται με βασικές πλακέτες Mark V (TCPS, CTBA, TBCA, TBQA) για απρόσκοπτη μεταφορά ισχύος, δεδομένων και διαγνωστικών σημάτων, εξαλείφοντας τους κινδύνους διασταυρούμενων συνομιλιών. Ο συγκεκριμένος ρόλος κάθε υποδοχής διασφαλίζει ότι τα σήματα φτάνουν στους στόχους χωρίς παρεμβολές, ενισχύοντας τη σταθερότητα του συστήματος.

Σχεδιασμός με επίκεντρο τη δοκιμή:Οι βραχυκυκλωτήρες (JP2/JP3) και οι εξειδικευμένες υποδοχές υποστηρίζουν τη δοκιμή στο εργοστάσιο και τη συντήρηση, απλοποιώντας την αντιμετώπιση προβλημάτων, διασφαλίζοντας παράλληλα την αξιοπιστία της κανονιστικής λειτουργίας. Το JP2 απενεργοποιεί τους ταλαντωτές για ασφαλή δοκιμή και οι υποδοχές επιτρέπουν στους τεχνικούς να έχουν εύκολη πρόσβαση στα σήματα για γρήγορη διάγνωση προβλημάτων.
