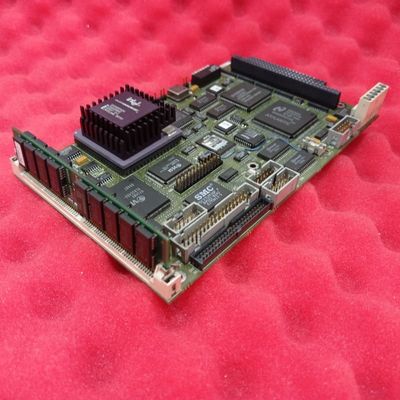

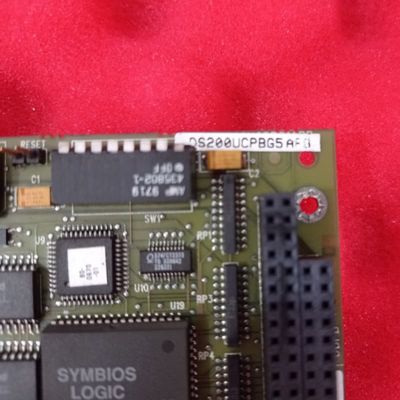

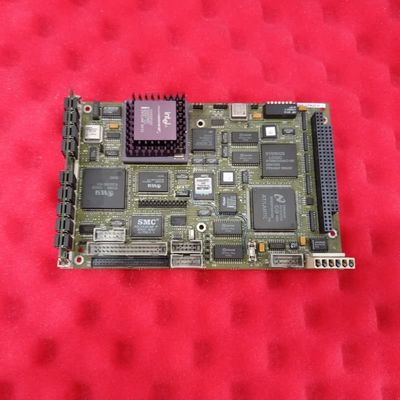

Πλακέτα PC GE DS200UCPBG5AFB Mark V Turbine Control με 7-Switch Block, 34-Pin Connector και Διεπαφή Τερματικού COM1

GE DS200UCPBG5AFB PC Board Mark V Ge Turbine Control

Λεπτομέρειες Προϊόντος:

Η GE DS200UCPBG5AFB είναι μια βασική πλακέτα PCB για τη Σειρά Mark V, που διαθέτει μικροεπεξεργαστή, πολλαπλές μονάδες PROM, 1 σύνδεσμο DIMM, 1 μπλοκ 7-διακοπτών και 1 σύνδεσμο 34-pin, μαζί με έναν άλλο σύνδεσμο προσάρτησης πλακέτας και RAM προσβάσιμη από τον μικροεπεξεργαστή.

Διαθέτει τρεις βραχυκυκλωτήρες υλικού (JP1, JP2, JP3) – Τα JP1 και JP3 είναι υπολειμματικά για εργοστασιακές δοκιμές, ενώ το JP2 είναι προσαρμόσιμο για την επιλογή ταχύτητας τοπικού διαύλου 486. Διάφοροι σύνδεσμοι περιλαμβάνουν ARCNET COREBUS, COM1 Terminal Interface Monitor, J1/J3 STCA Board Bus, IDE και COM2; Τα IDE και COM2 δεν χρησιμοποιούνται σε κανονική λειτουργία. Ο σύνδεσμος DIMM είναι άδειος στις αντικαταστάσεις, απαιτώντας προσεκτική μεταφορά DIMM από παλιές πλακέτες (σύμφωνα με τα εγχειρίδια της GE). Ενσωματώνει μια θυγατρική πλακέτα PCM αποκλειστικά για επικοινωνία με ελεγκτές κινητήρων FMVED, χωρίς να αποκτά ειδική αρθρωτή κατάσταση. Αναγνωρίσιμο από λειτουργικά εξαρτήματα, εξασφαλίζει αξιόπιστη λειτουργία στα συστήματα Mark V.
