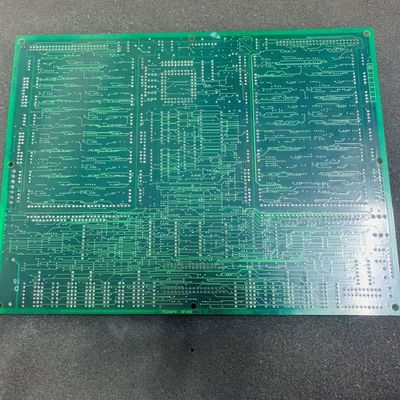

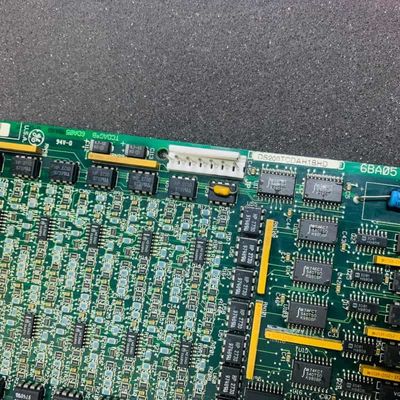

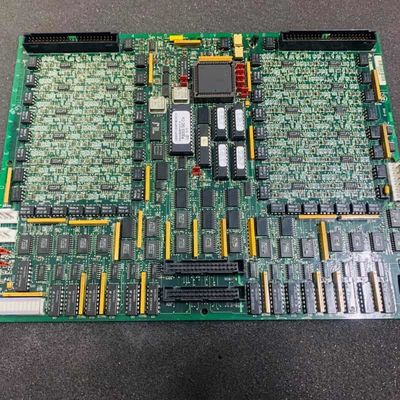

Ψηφιακή πλακέτα εισόδου/εξόδου GE DS200TCDAG1B για έλεγχο στροβίλου Mark V με σήματα 4-20 mA, εισόδους RTD και θερμοστοιχείων

GE DS200TCDAG1B DS200TCDAG1BDB ΚΑΡΤΑ ΨΗΦΙΑΚΩΝ ΕΙΣΟΔΩΝ/ΕΞΟΔΩΝ Mark V Turbine Control

Λεπτομέρειες Προϊόντος:

Η GE DS200TCDAG1BDB είναι μια ψηφιακή πλακέτα εισόδου/εξόδου σχεδιασμένη αποκλειστικά για το σύστημα ελέγχου στροβίλων Mark V της GE—μια σειρά παλαιού τύπου που χρησιμοποιείται για τη διαχείριση αυτοματοποιημένων μονάδων αιολικών, αερίου και ατμού, και μια από τις τελευταίες σειρές GE Mark που ενσωματώνουν την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία ελέγχου Speedtronic.

Λειτουργικά, επεξεργάζεται διάφορα αναλογικά σήματα: είσοδοι/έξοδοι 4-20 mA μέσω JBB/JAA, με το ρεύμα να πέφτει σε αντιστάσεις φόρτου για μέτρηση τάσης, είσοδοι RTD μέσω JCC/JDD, παρέχοντας διέγερση και μετρώντας την εξαρτημένη από τη θερμοκρασία αντίσταση, είσοδοι θερμοστοιχείων μέσω JAR/S/T, χρησιμοποιώντας την αντιστάθμιση ψυχρής επαφής TBQA για τον υπολογισμό της πραγματικής θερμοκρασίας και σήματα τάσης/ρεύματος άξονα στροβίλου μέσω JBB. Όλα τα επεξεργασμένα σήματα αποστέλλονται στον κινητήρα I/O μέσω της υποδοχής 3PL, με τη διαμόρφωση λογισμικού τύπων θερμοστοιχείων, ρυθμίσεις RTD που διαχειρίζονται μέσω του Επεξεργαστή Διαμόρφωσης I/O του HMI.

Βασικά Χαρακτηριστικά:
Ολοκληρωμένος χειρισμός αναλογικών σημάτων:Λειτουργεί ως κεντρικός κόμβος για σήματα 4-20 mA, RTD, θερμοστοιχεία και τάση/ρεύμα άξονα—κλιμάκωση, επεξεργασία και μετάδοση δεδομένων στον κινητήρα I/O, κρίσιμο για την παρακολούθηση και τον έλεγχο της απόδοσης του στροβίλου. Βελτιώνει τα ακατέργαστα σήματα για την εξάλειψη του θορύβου, εξασφαλίζοντας ακριβή δεδομένα που καθοδηγούν ρυθμίσεις σε πραγματικό χρόνο, όπως η ροή καυσίμου ή οι ρυθμίσεις του συστήματος ψύξης.

Αφαιρούμενες & ευαίσθητες σε ESD PROMs:Οι αφαιρούμενες μονάδες PROM αποθηκεύουν υλικολογισμικό. Η αντικατάστασή τους με προστασία ESD, όπως ιμάντες καρπού, διασφαλίζει ότι οι πλακέτες αντικατάστασης ταιριάζουν με τη λειτουργικότητα της αρχικής, διατηρώντας πανομοιότυπες οδηγίες. Αυτό αποφεύγει την επαναδιαμόρφωση του υλικολογισμικού, μειώνοντας τον χρόνο συντήρησης και εξασφαλίζοντας συνεπή λογική επεξεργασίας σήματος μετά την αντικατάσταση.

 Διαμορφώσιμο υλικό & λογισμικό:Τρία βραχυκυκλωτήρες (J1/JP2/JP3) χειρίζονται τις ρυθμίσεις υλικού, ενώ οι ρυθμίσεις λογισμικού προσαρμόζουν τους τύπους θερμοστοιχείων/RTD και τις παραμέτρους σήματος—προσαρμογή σε διάφορες ανάγκες στροβίλων. Το J1 διαχειρίζεται θύρες RS232, το JP2 βοηθά στη δοκιμή και το λογισμικό προσαρμόζεται ώστε να ταιριάζει απρόσκοπτα στις ρυθμίσεις αισθητήρων που είναι ειδικές για τον στρόβιλο.

 Αφιερωμένη διασύνδεση εξαρτημάτων:Εννέα υποδοχές (οκτώ λειτουργικές, μία υπολειμματική) συνδέονται με βασικές πλακέτες Mark V (TCPS, CTBA, TBCA, TBQA) για απρόσκοπτη μεταφορά ισχύος, δεδομένων και διαγνωστικών σημάτων, εξαλείφοντας τους κινδύνους διασταυρούμενων συνομιλιών. Ο συγκεκριμένος ρόλος κάθε υποδοχής διασφαλίζει ότι τα σήματα φτάνουν στους στόχους χωρίς παρεμβολές, ενισχύοντας τη σταθερότητα του συστήματος.

Σχεδιασμός με επίκεντρο τη δοκιμή:Οι βραχυκυκλωτήρες (JP2/JP3) και οι εξειδικευμένες υποδοχές υποστηρίζουν τη δοκιμή και τη συντήρηση στο εργοστάσιο, απλοποιώντας την αντιμετώπιση προβλημάτων, διασφαλίζοντας παράλληλα την αξιοπιστία της κανονιστικής λειτουργίας. Το JP2 απενεργοποιεί τους ταλαντωτές για ασφαλή δοκιμή και οι υποδοχές επιτρέπουν στους τεχνικούς να έχουν εύκολη πρόσβαση στα σήματα για γρήγορη διάγνωση προβλημάτων.
