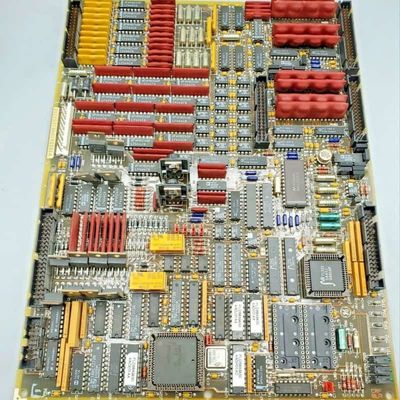

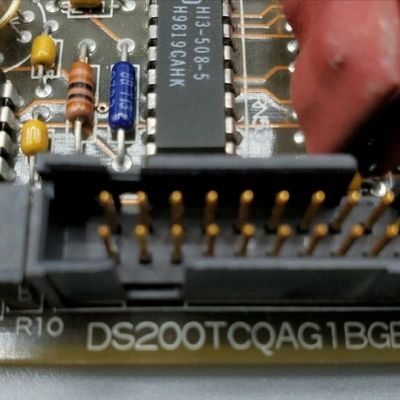

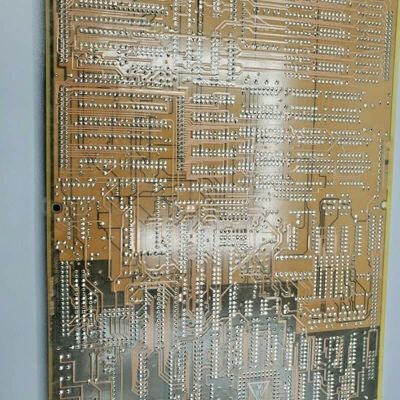

GE DS200TCQAG1B RST Αναλογική πλακέτα εισόδου/εξόδου 330mm μήκος 200mm ύψος 100mm πλάτος για σειρά Mark V LM
| Τόπος καταγωγής | ΜΑΣ |
|---|---|
| Μάρκα | GE |
| Αριθμό μοντέλου | DS200TCQAG1BEC |
| Ποσότητα παραγγελίας min | 1PC |
| Τιμή | $2500 |
| Συσκευασία λεπτομέρειες | Νέο και πρωτότυπο εργοστάσιο, μεμονωμένη συσκευασία κουτιού |
| Χρόνος παράδοσης | 5-7 ημέρες |
| Όροι πληρωμής | T/t |
| Δυνατότητα προσφοράς | 999pcs |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομα | GE DS200TCQAG1B DS200TCQAG1BEC RST Αναλογική Πίνακας Είσοδος/Εξόδου | Αναγνωριστικό προϊόν | DS200TCQAG1BEC |
|---|---|---|---|
| Σειρά | Μάρκος V | Λειτουργία | Διακριτό πακέτο εξόδου |
| Δίκτυο βάθος/μήκος προϊόντος | 330mm | Καθαρές ύψος προϊόντος | 200 χιλιοστά |
| Πλάτος καθαρού προϊόντος | 100mm | Καθαρό βάρος προϊόντος | 2 κιλά |
| Εγγύηση | 1 ετών | ||
| Επισημαίνω | 330 mm μήκος RST αναλογική πλακέτα,Πίνακας αναλογικής εισόδου/εξόδου ύψους 200 mm,100 mm πλάτος Δελτίο TCQA |
||
Περιγραφή προϊόντων
GE DS200TCQAG1B DS200TCQAG1BEC RST Πίνακας Αναλογικής Εισόδου/Εξόδου
Η GE DS200TCQAG1BEC(TCQA) είναι ένας πίνακας αναλογικής εισόδου/εξόδου RST, αναπόσπαστο μέρος της σειράς Mark V LM, σχεδιασμένος για συστήματα ελέγχου GE Linear Microprocessor. Ως κρίσιμη διεπαφή μεταξύ των τερματικών πλακών και των πυρήνων του συστήματος, επεξεργάζεται, προσαρμόζει και δρομολογεί ένα ευρύ φάσμα αναλογικών σημάτων, επιτρέποντας τον ακριβή έλεγχο και την παρακολούθηση του βιομηχανικού εξοπλισμού. Η ευελιξία του εκτείνεται από τον χειρισμό εισόδων από LVDT, θερμοστοιχεία, αισθητήρες κραδασμών και σήματα 4-20 mA έως εξόδους για βαλβίδες σερβομηχανισμού και οδηγούς ρελέ. Διαχειρίζεται επίσης παλμικές εισόδους, σήματα τάσης και δεδομένα γεννήτριας/γραμμής, με ειδικούς συνδέσμους που εξασφαλίζουν τη βελτιωμένη ροή σήματος εντός του συστήματος ελέγχου.
Βασικά Χαρακτηριστικά:
Ολοκληρωμένος χειρισμός σήματος
Ο πίνακας TCQA διαπρέπει στην επεξεργασία ενός ευρέος φάσματος αναλογικών και ψηφιακών σημάτων, καθιστώντας τον ακρογωνιαίο λίθο της συνδεσιμότητας του συστήματος. Επεξεργάζεται εισόδους από LVDT, θερμοστοιχεία, αισθητήρες κραδασμών και μαγνητικούς αισθητήρες, ενώ οδηγεί εξόδους σε βαλβίδες σερβομηχανισμού και οδηγούς ρελέ. Επίσης, επεξεργάζεται σήματα 4-20 mA—κρίσιμα για παραμέτρους όπως η ροή καυσίμου και η κατάσταση του συμπιεστή—και διαχειρίζεται ρυθμούς παλμών από σήματα TTL, εξασφαλίζοντας ακριβή μετάφραση δεδομένων για το σύστημα ελέγχου. Αυτό το εύρος του επιτρέπει να ενσωματώνεται απρόσκοπτα με τερματικές πλακέτες και άλλα βασικά εξαρτήματα.
Ευέλικτη διαμόρφωση υλικού
Η προσαρμογή υλικού ενεργοποιείται μέσω ειδικών γεφυρών: Οι J1 και J2 επιλέγουν κυκλώματα εξόδου milliamp, ενώ οι J5 και J6 ορίζουν τα εύρη ρεύματος εξόδου ώστε να ταιριάζουν με συγκεκριμένες απαιτήσεις εξοπλισμού. Η J7 διευκολύνει τη δοκιμή θύρας RS232 και η J8 ενεργοποιεί έναν ταλαντωτή για λειτουργικούς ελέγχους. Αυτός ο αρθρωτός σχεδιασμός επιτρέπει ρυθμίσεις επί τόπου χωρίς εκτεταμένη ανακατασκευή, εξασφαλίζοντας συμβατότητα με ποικίλες λειτουργικές ρυθμίσεις και απλοποιώντας τη συντήρηση.
Διαμορφώσιμες παραμέτρους λογισμικού
Συμπληρώνοντας την ευελιξία του υλικού, η διαμόρφωση λογισμικού μέσω του I/O Configurator επιτρέπει στους χρήστες να ορίζουν σταθερές για τύπους θερμοστοιχείων, ρυθμούς παλμών, όρια κραδασμών, θέσεις LVDT/LVDR και κλίμακες εισόδου/εξόδου 4-20 mA. Αυτή η προσαρμοστικότητα διασφαλίζει ότι η πλακέτα μπορεί να προσαρμοστεί σε συγκεκριμένες διεργασίες στροβίλων ή βιομηχανικών διεργασιών, βελτιστοποιώντας την ακρίβεια του σήματος και την ανταπόκριση του συστήματος σε δυναμικές συνθήκες λειτουργίας.
Εξειδικευμένη επεξεργασία ρυθμού παλμών
Ένα εξειδικευμένο κύκλωμα χειρίζεται τις εισόδους ρυθμού παλμών από την πλακέτα TCQC μέσω του συνδέσμου JE, επεξεργάζοντας σήματα TTL και δεδομένα μαγνητικής παραλαβής που δρομολογούνται μέσω τερματικών πλακών QTBA/PTBA. Ενώ ο πυρήνας επεξεργάζεται σήματα ταχύτητας άξονα υψηλής πίεσης, τα βοηθητικά κυκλώματα παλμών διαχειρίζονται πρόσθετες εισόδους, εξασφαλίζοντας ακριβή παρακολούθηση των ταχυτήτων περιστροφής και των σχετικών παραμέτρων—ζωτικής σημασίας για τη διατήρηση της απόδοσης και της ασφάλειας του εξοπλισμού.
Ενσωματωμένη επεξεργασία και δρομολόγηση σήματος
Πέρα από την επεξεργασία, η πλακέτα TCQA κλιμακώνει και επεξεργάζεται σήματα για να εξασφαλίσει συμβατότητα με τα κατάντη εξαρτήματα. Δρομολογεί συγκεκριμένα σήματα στην πλακέτα STCA μέσω του συνδέσμου 3PL και δεδομένα γεννήτριας/γραμμής στην πλακέτα TCQC μέσω JE, δημιουργώντας μια δομημένη διαδρομή σήματος που ελαχιστοποιεί τις παρεμβολές και εξασφαλίζει την ακεραιότητα των δεδομένων. Αυτή η ενσωματωμένη προσέγγιση ενισχύει την αξιοπιστία του συστήματος συγκεντρώνοντας τη διαχείριση σήματος σε ένα μόνο, ισχυρό εξάρτημα.
