GE DS200TCQAG1BGE RST Πίνακας Αναλογικών Εισόδων/Εξόδων με Ολοκληρωμένη Επεξεργασία Σήματος, Βάρος 2kg και 1 Έτος Εγγύηση για Έλεγχο Στροβίλου Mark V

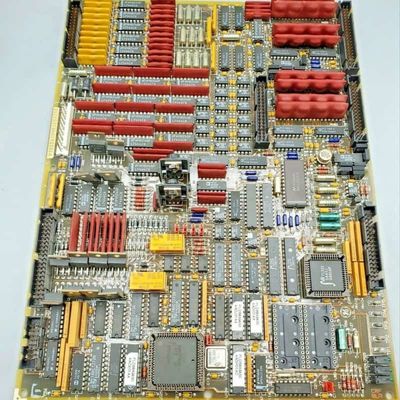

Η ΓΕDS200TCQAG1BGEείναι ένα κρίσιμο RST Analog I/O Board για τη σειρά Mark V, σχεδιασμένο για να υποστηρίζει συστήματα ελέγχου αεριοστροβίλων.και δρομολογεί ένα ευρύ φάσμα αναλογικών και ψηφιακών σημάτων από τερματικές πλακέτες σε πυρήνες I/O σε άλλα συστατικά στοιχεία του συστήματοςΧρησιμοποιεί διάφορα σήματα, συμπεριλαμβανομένων των εισόδων LVDT, των εξόδων των ελεγκτικών βαλβίδων, των δεδομένων θερμοσύνδεσης, των σημάτων 4-20 mA, των εισόδων δονήσεων, των σημάτων παλμού,και δεδομένα γεννήτριας/γραμμής, εξασφαλίζοντας την ακριβή μετάφραση σήματος για τον έλεγχο της ανεμογεννήτριαςΧρησιμοποιεί ειδικούς συνδετήρες για να εξορθολογίσει τη ροή του σήματος, καθιστώντας τον απαραίτητο για τη διατήρηση της λειτουργικής ακρίβειας και της ασφάλειας της ανεμογεννήτριας.

Βασικά χαρακτηριστικά:

Πλήρεις δυνατότητες επεξεργασίας σήματος
Η πλακέτα υπερέχει στη διαχείριση ενός ευρέος φάσματος σημάτων κρίσιμων για τη λειτουργία των αεριοστροβίλων.ενώ οδηγούν τις εξόδους σε ελεγκτικές βαλβίδες και οδηγούς ρελέΕπίσης, συντελεί σήματα 4-20 mA, ζωτικής σημασίας για την παρακολούθηση παραμέτρων όπως η ροή καυσίμου και η κατάσταση του συμπιεστή, καθώς και τη διαδρομή των δεδομένων γεννήτριας/γραμμής.διασφάλιση ότι όλα τα σήματα πληρούν τις απαιτήσεις ακρίβειας του συστήματος για έλεγχο και παρακολούθηση.Αυτός ο δομημένος σχεδιασμός ελαχιστοποιεί τις παρεμβολές σήματος και εξασφαλίζει αξιόπιστη επικοινωνία των εξαρτημάτων.

Ευέλικτη διαμόρφωση υλικού και λογισμικού
Η προσαρμογή του υλικού είναι δυνατή μέσω jumpers: J1/J2 επιλέγουν κυκλώματα εξόδου mA, J5/J6 καθορίζουν τα εύρη ρεύματος εξόδου, J7 υποστηρίζει δοκιμές θύρας RS232 και J8 ενεργοποιεί έναν ταλαντωτή.Η διαμόρφωση λογισμικού χρησιμοποιεί τον επεξεργαστή διαμόρφωσης I/O της διεπαφής χειριστή για να ορίζει σταθερές για τύπους θερμοσύνδεσης, ταχύτητες παλμών, όρια δονήσεων, θέσεις LVDT και κλίμακες 4-20 mA που επιτρέπουν την προσαρμογή σε ειδικές ανάγκες τουρμπίνας χωρίς επισκευές υλικού.

Ενσωμάτωση με επίκεντρο τον πυρήνα
Επικεντρώνοντας τους πυρήνες R1/R2/R3 και συνδέοντας με κρίσιμες πλακέτες και τερματικές πλακέτες, η πλακέτα εξασφαλίζει απρόσκοπτη ενσωμάτωση στο σύστημα Mark V.μείωση της εξάρτησης από πολλαπλά διακριτά στοιχεία και ενίσχυση της συνολικής αξιοπιστίας του συστήματος.
