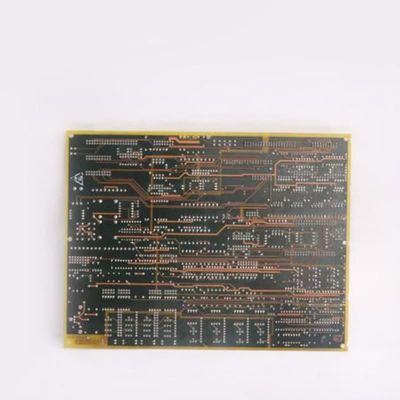

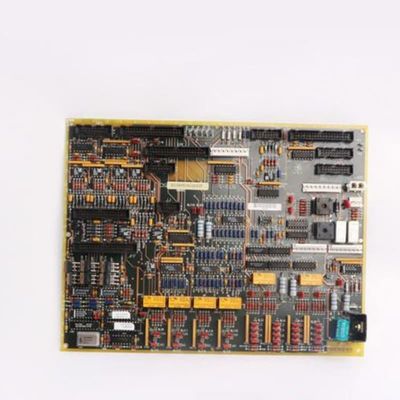

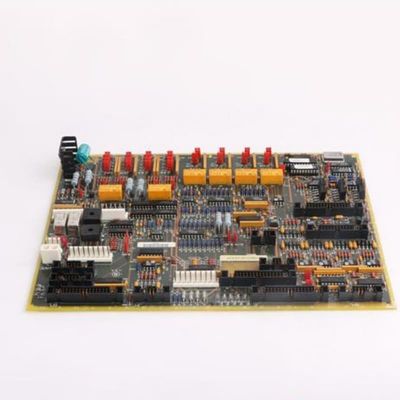

GE DS200TCQCG1B Analog IO Expander Board με ολοκληρωμένη επεξεργασία σήματος 2kg βάρος και 1χρονη εγγύηση

Η GE DS200TCQCG1BFE είναι ένας πίνακας επέκτασης αναλογικών εισόδων/εξόδων (TCQC) αναπόσπαστο μέρος της σειράς Mark V LM στο σύστημα ελέγχου Speedtronic της GE. Βελτιώνει την ικανότητα του συστήματος να επεξεργάζεται πρόσθετα αναλογικά σήματα από πίνακες τερματικών I/O core, χειριζόμενος την κλιμάκωση, τη διαμόρφωση και τη διανομή κρίσιμων δεδομένων για τη λειτουργία τουρμπίνας. Οι βασικές λειτουργίες περιλαμβάνουν την παροχή διέγερσης για LVDTs/LVDRs, τον τερματισμό των συνδέσεων IONET και την επεξεργασία σημάτων μετατροπέα μεγαβάτ—κλιμακώνοντάς τα πριν από τη μετάδοση στον πίνακα STCA μέσω της υποδοχής 19PL. Επίσης, διαμορφώνει τις εισόδους ρυθμού παλμού και ανταλλάσσει σήματα γεννήτριας/γραμμής με τον πίνακα STCA μέσω της υποδοχής JE, καθιστώντας το ζωτικής σημασίας για τον απρόσκοπτο έλεγχο της τουρμπίνας.

Βασικά Χαρακτηριστικά:
Ολοκληρωμένη Επεξεργασία & Διανομή Σήματος
Ο πίνακας διαπρέπει στη διαχείριση διαφόρων αναλογικών σημάτων, κλιμακώνει και διαμορφώνει τις εισόδους μετατροπέα μεγαβάτ, τα σήματα ρυθμού παλμού και τα δεδομένα γεννήτριας/γραμμής. Δρομολογεί τα επεξεργασμένα σήματα σε κρίσιμα εξαρτήματα—στέλνοντας δεδομένα ταχύτητας/ροής άξονα στον πίνακα TCQA μέσω JE και σήματα μεγαβάτ στον πίνακα STCA μέσω 19PL. Επιπλέον, παρέχει διέγερση για LVDTs/LVDRs, διασφαλίζοντας την ακριβή ανίχνευση θέσης που είναι απαραίτητη για την ενεργοποίηση της τουρμπίνας.

Κυκλώματα Ελέγχου Βαλβίδας Servo
Ειδικά κυκλώματα διαχειρίζονται τη ρύθμιση της βαλβίδας servo, τα βραχυκυκλώματα κλιμακώνουν το ρεύμα από τον πίνακα TCQA σε βαλβίδες θέσης, με ανατροφοδότηση αναφοράς και εύρη ρεύματος που ορίζονται μέσω υλικού. Ο πίνακας ενσωματώνει ρελέ σύσφιξης servo που εφαρμόζουν θετικό ρεύμα σε βαλβίδες και ρελέ αυτοκτονίας που γειώνουν σήματα για να αφήσουν τις βαλβίδες να μετατοπιστούν σε θέσεις προκατάληψης. Τα ρελέ αυτοκτονίας ενεργοποιούνται μέσω σημάτων από το CSP που δρομολογούνται μέσω του πίνακα TCQA, διασφαλίζοντας την ασφαλή, ελεγχόμενη λειτουργία της βαλβίδας σε συνθήκες σφάλματος.

Ενσωμάτωση IONET & Συμβατότητα Συστήματος
Φιλοξενεί τον τερματισμό IONET για συγκεκριμένους πυρήνες όταν είναι εγκατεστημένο το προαιρετικό 21>, βελτιώνοντας την επικοινωνία εντός του συστήματος Speedtronic. Οι τυποποιημένες υποδοχές του εξασφαλίζουν απρόσκοπτη αλληλεπίδραση με τους πίνακες STCA και TCQA, διατηρώντας την ακεραιότητα του σήματος σε όλη την αρχιτεκτονική ελέγχου. Αυτή η ενσωμάτωση είναι κρίσιμη για τον συγχρονισμό των υποσυστημάτων της τουρμπίνας, από αισθητήρες έως ενεργοποιητές.

Προσαρμοσμένο για Τουρμπίνες-Ειδικές Ανάγκες
Εστιάζοντας στην ταχύτητα άξονα υψηλής πίεσης, τη ροή υγρού καυσίμου και τον έλεγχο της βαλβίδας servo—παράμετροι ζωτικής σημασίας για την απόδοση της τουρμπίνας αερίου/ατμού—ο πίνακας αντιμετωπίζει τις απαιτήσεις του κλάδου. Η ικανότητά του να διαμορφώνει και να δρομολογεί αυτά τα σήματα με ακρίβεια υποστηρίζει την αποτελεσματική λειτουργία της τουρμπίνας, μειώνει την καθυστέρηση απόκρισης και ενισχύει τη συνολική αξιοπιστία του συστήματος σε εγκαταστάσεις παραγωγής ενέργειας και βιομηχανικές ρυθμίσεις.
