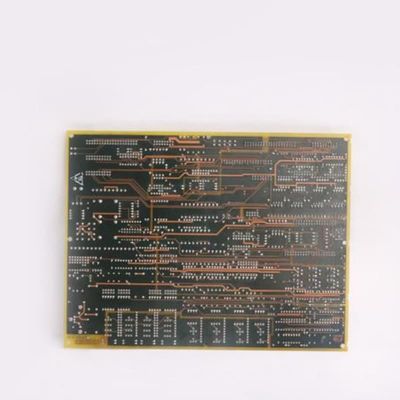

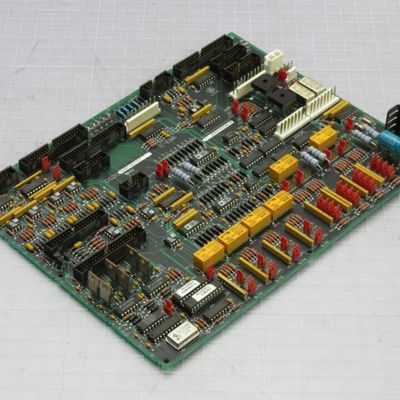

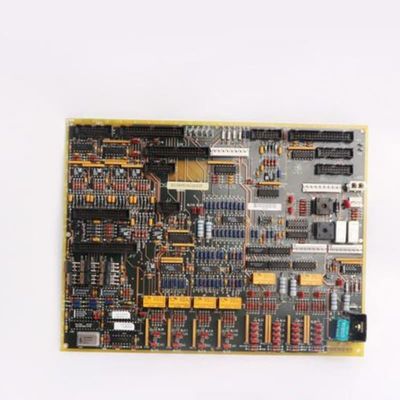

GE DS200TCQCG1BGF Analog IO Expander Board με ολοκληρωμένη επεξεργασία σήματος 2kg βάρος και 1χρονη εγγύηση

Η ΓΕDS200TCQCG1BGFείναι ένα Analog IO Expander Board (TCQC) που αποτελεί αναπόσπαστο μέρος της σειράς Mark V LM στο πλαίσιο του συστήματος ελέγχου Speedtronic της GE.Ενισχύει την ικανότητα του συστήματος να επεξεργάζεται πρόσθετα αναλογικά σήματα από τις κεντρικές πλακέτες τερματικού I/OΟι βασικές λειτουργίες περιλαμβάνουν την παροχή διέγερσης για τα LVDT/LVDR, τον τερματισμό των συνδέσεων IONET,και επεξεργασία των σημάτων μετατροπέα μεγαβάτ ικονόμηση τους πριν από τη μετάδοση στην πλακέτα STCA μέσω του 19PL σύνδεσμοΕπίσης, συντελεί τις εισροές ρυθμού παλμού και ανταλλάσσει σήματα γεννήτριας / γραμμής με την πλακέτα STCA μέσω του συνδετήρα JE, καθιστώντας το ζωτικής σημασίας για τον απρόσκοπτο έλεγχο της ανεμογεννήτριας.

Βασικά χαρακτηριστικά:
Ολοκληρωμένη επεξεργασία και διανομή σήματος
Η πλακέτα υπερέχει στη διαχείριση διαφορετικών αναλογικών σημάτων, μεγεθύνει και συντελεί τις εισόδους μετατροπέα μεγαβάτ, τα σήματα ρυθμού παλμού και τα δεδομένα γεννήτριας / γραμμής.Διαβιβάζει τα επεξεργασμένα σήματα σε κρίσιμα συστατικά, στέλνοντας τα δεδομένα ταχύτητας / ροής του άξονα στην πλατφόρμα TCQA μέσω JE και σήματα megawatt στην πλατφόρμα STCA μέσω 19PLΕπιπλέον, παρέχει διέγερση για τα LVDT/LVDR, διασφαλίζοντας την ακριβή ανίχνευση θέσης που είναι απαραίτητη για την ενεργοποίηση της τουρμπίνας.

Ελέγχου κυκλωμάτων βαλβίδας εφοδιασμού
Ειδικά κυκλώματα διαχειρίζονται τη ρύθμιση των ελαστικών ελαστικών, το ρεύμα κλίμακας από το πίνακα TCQA στις βαλβίδες θέσης, με ανατροφοδότηση αναφοράς και τα εύρη ρεύματος που ορίζονται μέσω υλικού.Το πίνακα ενσωματώνει ρελέα σέρβο-σφραγίδας που εφαρμόζουν θετικό ρεύμα στις βαλβίδες και σήματα γείωσης αυτοκτονίας για να αφήσουν τις βαλβίδες να παρασυρθούν σε θέσεις παρεκκλίσεωνΟι αναμεταδιδαστές αυτοκτονίας ενεργοποιούνται μέσω σημάτων από το CSP που διαβιβάζονται μέσω της πλακέτας TCQA, εξασφαλίζοντας ασφαλή, ελεγχόμενη λειτουργία βαλβίδας κατά τη διάρκεια συνθηκών βλάβης.

Ενσωμάτωση του IONET και συμβατότητα συστήματος
Διαθέτει τερματισμό IONET για συγκεκριμένους πυρήνες όταν το προαιρετικό 21> είναι εγκατεστημένο, βελτιώνοντας την επικοινωνία εντός του συστήματος Speedtronic.Οι τυποποιημένοι συνδετήρες του εξασφαλίζουν απρόσκοπτη αλληλεπίδραση με τα πλαίσια STCA και TCQAΗ ενσωμάτωση αυτή είναι κρίσιμη για τον συγχρονισμό των υποσυστημάτων τουρμπίνας, από τους αισθητήρες έως τους ενεργοποιητές.

Προσαρμοσμένα για τις ειδικές ανάγκες των ανεμογεννητριών
Επικεντρώνοντας την προσοχή στην ταχύτητα του άξονα υψηλής πίεσης, τη ροή υγρού καυσίμου και τον έλεγχο των ελαστικών ̇ παραμέτρους ζωτικής σημασίας για τις επιδόσεις των αεριοστροφών ̇ το συμβούλιο ανταποκρίνεται στις ειδικές απαιτήσεις του κλάδου.Η ικανότητά του να ρυθμίζει και να κατευθύνει αυτά τα σήματα με ακρίβεια υποστηρίζει την αποτελεσματική λειτουργία της ανεμογεννήτριας, μειώνει την καθυστέρηση απόκρισης και ενισχύει τη συνολική αξιοπιστία του συστήματος στην παραγωγή ενέργειας και στις βιομηχανικές εγκαταστάσεις.
