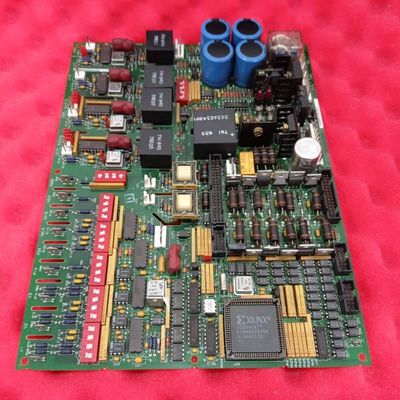

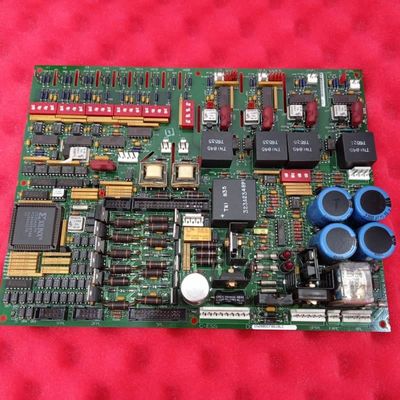

GE DS200DCFBG1B DC DC Feedback Power Feedback για τη σειρά Mark V με διακόπτη DIP SW6 και 12 jumpers

Εναλλακτικός πίνακας ανατροφοδότησης DC

Περιγραφή του προϊόντος:

Η ΓΕDS200DCFBG1Bείναι ένα ειδικό πίνακα τροφοδοσίας ενέργειας για τη σειρά Mark V, σχεδιασμένο για να υποστηρίζει διάφορα συστήματα τουρμπίνων, όπως AC2000, CB2000, DC2000, FC2000, ME2000 και EX2000.Ο βασικός του ρόλος είναι να παρέχει δύο τύπους κρίσιμης ισχύος: ισχύς επιπέδου ελέγχου για τη λογική του συστήματος και ισχύς ανεμιστήρα θήκης για τη θερμική διαχείριση, εξασφαλίζοντας σταθερή λειτουργία των κινητήρων τουρμπίνας.ενσωματώνει κυκλώματα για τον έλεγχο του κινητήρα και την οδήγηση γεννήτριας SCR, επιτρέποντας παράλληλα την επικοινωνία με τα πλαίσια ελέγχου SDCC/LDCC, καθιστώντας το ένα πολυλειτουργικό κόμβο για τη διαχείριση ισχύος και σήματος Mark V.

Βασικά χαρακτηριστικά:
Ευρεία συμβατότητα συστήματος και εξειδικευμένη παροχή ενέργειας

Δουλεύει σε έξι μεγάλα συστήματα τουρμπίνων, με προσαρμοσμένη λειτουργία για το EX2000.διαχωρίζει την έξοδο σε ισχύ ελέγχου για ευαίσθητα ηλεκτρονικά και ισχύ ανεμιστήρα θήκης για διάχυση θερμότηταςΗ ευελιξία αυτή εξαλείφει την ανάγκη για πολλαπλά διακριτά στοιχεία ισχύος.

Ενοποιημένα κυκλώματα και στοχευμένη επικοινωνία

Διαθέτει μια πλήρη σειρά κυκλωμάτων: τροφοδοσίες ηλεκτρικής ενέργειας επιπέδου ελέγχου, κυκλώματα ισχύος κινητήρα πεδίου / κυκλώματα ρεύματος θωράκισης, παρακολούθηση ρεύματος αγωγού εναλλασσόμενου ρεύματος και κυκλώματα οδηγού γεννήτρου SCR.Για επικοινωνία με τα συμβούλια SDCC/LDCC, χρησιμοποιεί έναν ελεγχόμενο με τάση ταλαντωτή για τη μετατροπή των εισερχόμενων τάσεων σε σήματα συχνότητας που αποστέλλονται μέσω των κυκλωμάτων συνδέσμου 1PL και ενισχυτή για την ανατροφοδότηση τάσης.Ο διακόπτης DIP SW6 επιτρέπει στους χρήστες να κλιμακώσουν ενεργά την ανάδραση της τάσης του κινητήρα, διασφαλίζοντας την ακριβή ευθυγράμμιση του σήματος με τις πίνακες ελέγχου.

Ευέλικτη διαμόρφωση και σαφής διάγνωση

Η εξατομίκευση είναι δυνατή μέσω 12 jumpers (JP) για επιλογές συστήματος και 7 DIP διακόπτες (SW) για λεπτή ρύθμιση.CR55 για τον ρυθμιστή συνεχούς ρεύματος FU3) και μία λάμπα νεόντων (LT1 για την κατάσταση της γραμμής FU1 AC)Πέντε σημεία δοκιμής επιτρέπουν επίσης την άμεση παρακολούθηση των τάσεων, των τιμών σήματος και της κατάστασης ACCT, εξορθολογίζοντας την αντιμετώπιση προβλημάτων.

Αξιοπρεπή προστασία και συνδεσιμότητα

Τρεις ενσωματωμένες προστατευτικές ασφάλειες αποτρέπουν τις διακοπές ρεύματος από σφάλματα όπως το υπερεύμα, προστατεύοντας τόσο το πίνακα όσο και τα συνδεδεμένα εξαρτήματα της τουρμπίνας.Διαθέτει επίσης 27 συνολικές συνδέσεις (18 plug-style, 9 stab-style) για απρόσκοπτη διασύνδεση με άλλα προϊόντα της σειράς Mark V, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος και ισχύος σε όλο το σύστημα ελέγχου της ανεμογεννήτριας.
