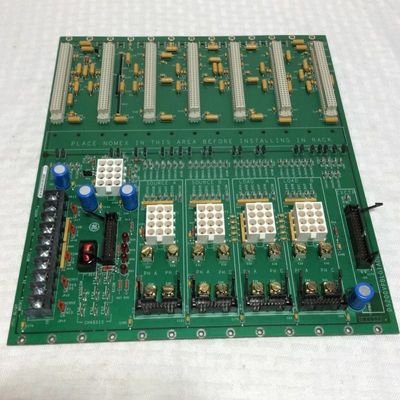

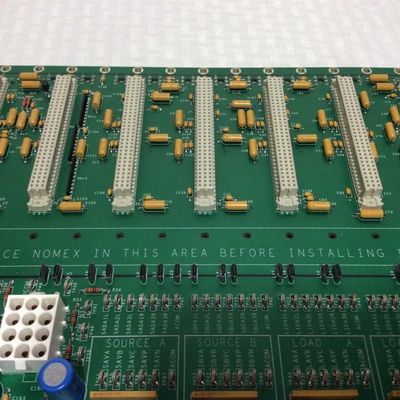

GE DS200VPBLG1ADD VME Backplane Board για σειρά LCI με μήκος 330mm πλάτος 100mm και ύψος 200mm

GE DS200VPBLG1ADD Πίσω Πίνακας VME

Περιγραφή Προϊόντος:

Η GE DS200VPBLG1ADD είναι μια εξειδικευμένη πλακέτα πίσω πίνακα VME που έχει σχεδιαστεί αποκλειστικά για τη σειρά Load Commutated Inverter (LCI), που χρησιμεύει ως ο κεντρικός κόμβος συνδεσιμότητας για τις ενότητες J2 και J3 του πλαισίου καρτών του εξοπλισμού LCI. Ο πρωταρχικός του ρόλος είναι να επιτρέπει την απρόσκοπτη μετάδοση σήματος, τη σταθερή διανομή ισχύος και την αρθρωτή ενσωμάτωση κρίσιμων εξαρτημάτων LCI, καθιστώντας το απαραίτητο για τη διατήρηση της αξιοπιστίας και της απόδοσης των συστημάτων LCI σε βιομηχανικές εφαρμογές όπως οι κινητήριες μονάδες ή οι μετατροπείς συνδεδεμένοι στο δίκτυο.

Ένα καθοριστικό χαρακτηριστικό είναι η αρχιτεκτονική πολλαπλών επιπέδων, η οποία διαχωρίζει φυσικά τα αναλογικά και ψηφιακά επίπεδα ισχύος. Αυτός ο σχεδιασμός ελαχιστοποιεί τις ηλεκτρομαγνητικές παρεμβολές (EMI) μεταξύ ευαίσθητων αναλογικών σημάτων και ψηφιακών σημάτων υψηλής ταχύτητας, διατηρώντας την ακεραιότητα του σήματος και εξασφαλίζοντας σταθερή παροχή ισχύος—κρίσιμη για τον ακριβή έλεγχο LCI. Κάθε υποδοχή στον πίσω πίνακα είναι εξοπλισμένη με πυκνωτές παράκαμψης και εξαρτήματα διανομής ισχύος, σταθεροποιώντας περαιτέρω την τάση και αποτρέποντας διαταραχές στην απόδοση από τις διακυμάνσεις ισχύος.

Η ενότητα J2 είναι προσαρμοσμένη για βασικές πλακέτες LCI, με δομημένη διάταξη υποδοχών: φιλοξενεί την πλακέτα ελέγχου Digital Signal Processor (DSPC) στην υποδοχή J1, μια πλακέτα επέκτασης I/O στην υποδοχή J3, πλακέτες διανομής και κατάστασης πύλης (FCGD) στις υποδοχές J5/J7/J9, μια πλακέτα Exciter στην υποδοχή J11 και δύο εφεδρικές υποδοχές (J12/J13) για επέκταση. Όλες οι υποδοχές εκτός από την J1 έχουν σκληρά καλωδιωμένα αναγνωριστικά υποδοχών στην υποδοχή P2 για εύκολη αναγνώριση, ενώ τα ψηφιακά σήματα διαύλου τερματίζονται στα άκρα των υποδοχών για να αποφευχθεί η αντανάκλαση του σήματος.

Η ενότητα J3 αντιμετωπίζει τους περιορισμούς χώρου διαχειριζόμενη εξωτερικές συνδέσεις: ενσωματώνει μετασχηματιστές ρεύματος (CT) και τις αντιστάσεις φόρτισης τους για παρακολούθηση ρεύματος, επιτρέπει συνδέσεις με πλακέτες ανατροφοδότησης κλιμάκωσης τάσης για ανατροφοδότηση τάσης FCGD, χειρίζεται συνδέσεις ισχύος πίσω πίνακα και παρέχει συνδέσμους σταθεροποίησης για ευέλικτη γείωση—ενισχύοντας την ασφάλεια του συστήματος και μειώνοντας το EMI.

Βελτιστοποιημένο για πρωτόκολλα και παράγοντες μορφής εξαρτημάτων ειδικά για LCI, το DS200VPBLG1ADD εξασφαλίζει απρόσκοπτη συμβατότητα με το υλικό LCI, εξαλείφοντας τα προβλήματα ενσωμάτωσης και υποστηρίζοντας την ικανότητα του συστήματος να παρέχει σταθερή, αξιόπιστη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα.
