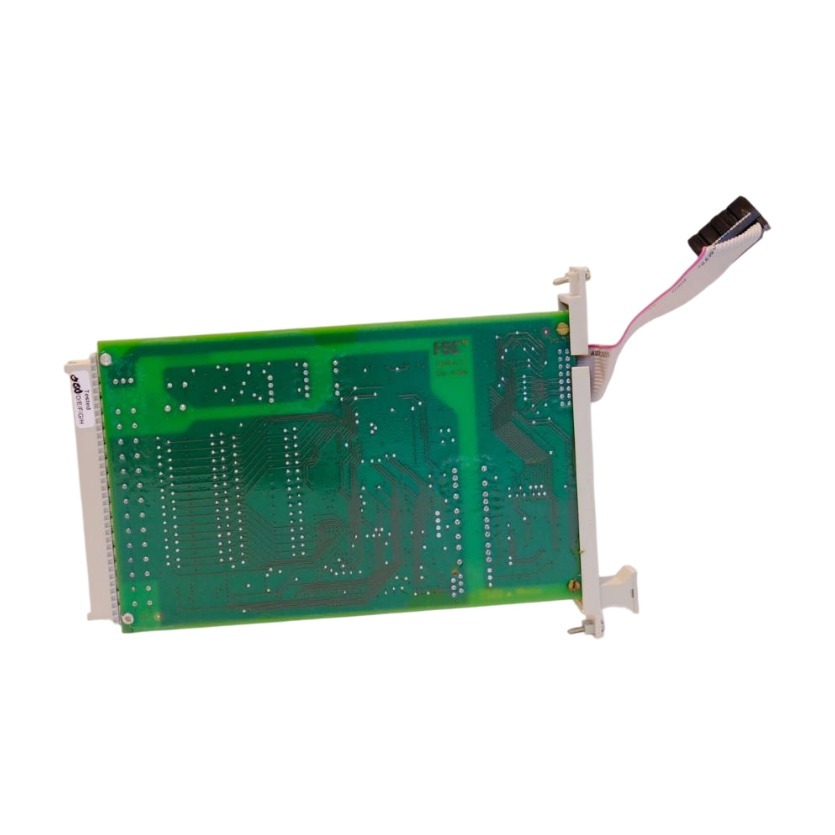

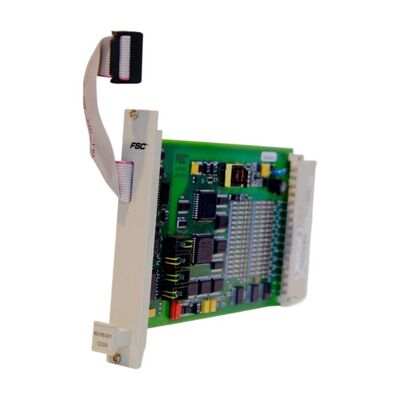

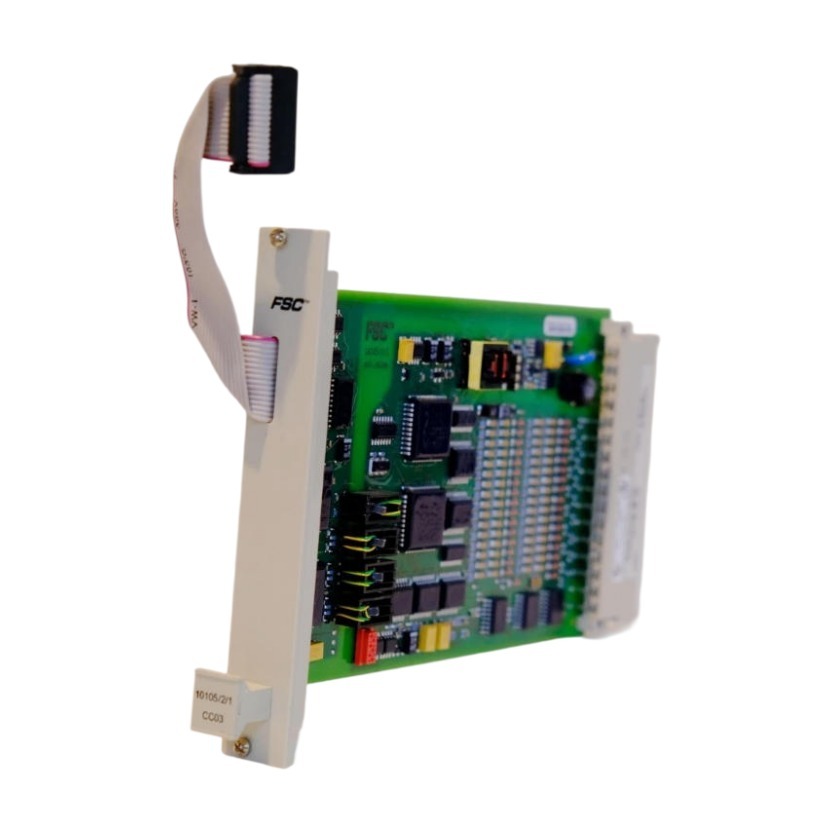

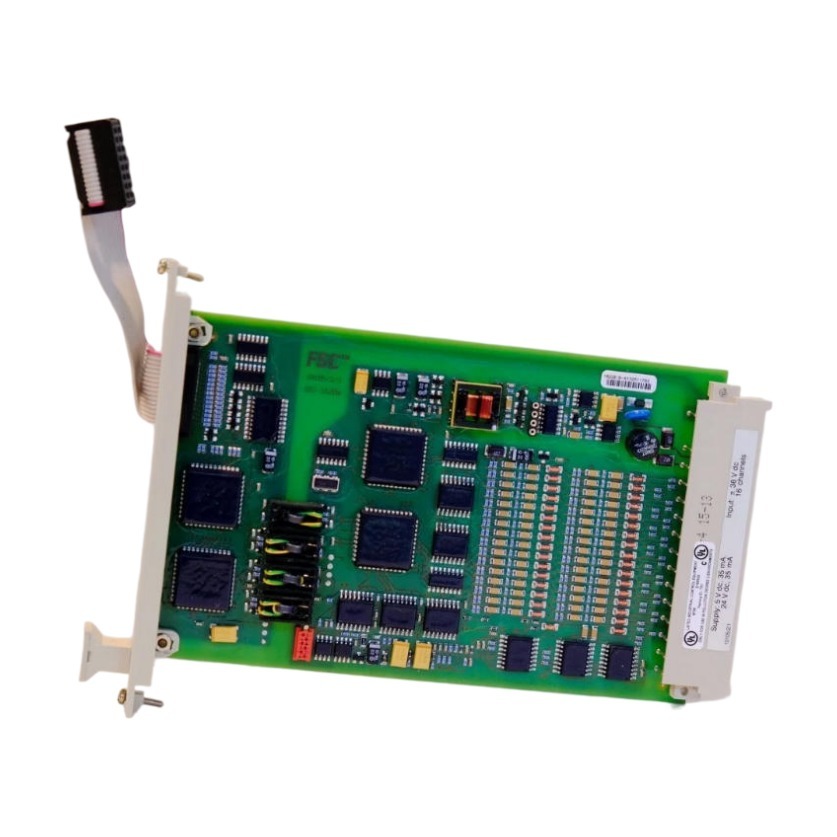

10105/2/1 Μονάδα Αναλογικής Εισόδου Υψηλής Πυκνότητας Ασφαλούς Λειτουργίας

Η10105/2/1είναι μια αντιασφαλής αναλογική μονάδα εισόδου υψηλής πυκνότητας σχεδιασμένη για συστήματα ελέγχου ασφάλειας FSC.16 αναλογικά κανάλια εισόδουμεΠεριοχή εισόδου 0-4,1 VΗ ενότητα παρέχει επίσης εξωτερική είσοδο ανάγνωσης τάσης για την παρακολούθηση του συστήματος.

Η μονάδα έχει σχεδιαστεί για την παραλαβή μετασχηματισμένων αναλογικών σημάτων.Σήματα 0-20 mAμπορεί να μετατραπεί για χρήση με τη μονάδα μέσω ενόςΣυγκρότημα τερματισμού πεδίου FTA-T-14ή το10105/A/1 αναλογική μονάδα μετατροπής εισόδουΤα σήματα από συσκευές όπως τα θερμό ζεύγη ή οι αισθητήρες PT-100 απαιτούν επίσης κατάλληλη μετατροπή στο απαιτούμενο σήμα ρεύματος πριν από τη σύνδεση.

Με το σχεδιασμό 16 καναλιών, την ασφαλή αρχιτεκτονική εισόδου και τις ενσωματωμένες διαγνωστικές λειτουργίες,το 10105/2/1 παρέχει μια κεντρική λύση για την απόκτηση αναλογικού σήματος σε καθιερωμένα συστήματα ελέγχου ασφάλειας.

Για την απόκτηση αναλογικού σήματος πολλαπλών καναλιών:Η διαμόρφωση 16 καναλιών επιτρέπει τη συλλογή πολλαπλών αναλογικών σημάτων διεργασίας μέσω μιας μονάδας.Αυτό μπορεί να απλοποιήσει τη ρύθμιση I/O όταν πρέπει να παρακολουθούνται διάφορα σημεία μέτρησης εντός του ίδιου συστήματος ελέγχου ασφάλειας.

Για την αναλογική παρακολούθηση προσανατολισμένη στην ασφάλεια:Ο σχεδιασμός ασφαλείας εισόδου της ενότητας και οι λειτουργίες αυτοελέγχου που ελέγχονται από το σύστημα υποστηρίζουν την απόκτηση αναλογικού σήματος που σχετίζεται με την ασφάλεια.απόλυτη ακρίβεια, μετατροπή πλήρους εύρους, διασταύρωση καναλιών, φίλτρα εισόδου και εσωτερικές τάσεις τροφοδοσίας, παρέχοντας διαγνωστική κάλυψη για τη μονάδα εισόδου.

• 16 κανάλια αναλογική είσοδος:Παρέχει 16 αναλογικά κανάλια εισόδου με εύρος εισόδου 0-4,1 V, επιτρέποντας τη συλλογή πολλαπλών αναλογικών σημάτων μέσω μιας ενότητας και απλοποιώντας τη διάταξη Ε/Υ στα συστήματα FSC.
• Παρακολούθηση σήματος ασφαλείας:Συνδυάζει μια ασφαλή σχεδίαση εισόδου με ενσωματωμένες διαγνωστικές λειτουργίες, συμπεριλαμβανομένων ελέγχων για την ακρίβεια του σήματος, τη μετατροπή πλήρους εύρους και την διασταύρωση καναλιών,βοηθώντας τους μηχανικούς να παρακολουθούν την κατάσταση του αναλογικού τμήματος εισόδου.

• Ασία Ειρηνικός: Κίνα, Νότια Κορέα, Ιαπωνία, Ινδία, Νοτιοανατολική Ασία
• Μέση Ανατολή: Σαουδική Αραβία, ΗΑΕ, Κατάρ
• Βόρεια Αμερική: ΗΠΑ, Καναδάς
• Ευρώπη: Γερμανία, Ηνωμένο Βασίλειο, Γαλλία, Ρωσία, Τουρκία
• Λατινική Αμερική: Βραζιλία, Αργεντινή, Μεξικό

• Συστήματα ελέγχου ασφαλείας αποτυχίας (FSC)
• Συστήματα με όργανα ασφαλείας
• Ασφάλεια βιομηχανικών διαδικασιών
• Εφαρμογές έκτακτης διακοπής
• Εγκαταστάσεις πετρελαίου και φυσικού αερίου
• Εγκαταστάσεις χημικής επεξεργασίας
• Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας
• Διατήρηση υφιστάμενου συστήματος ελέγχου ασφάλειας
• Υποστήριξη κύκλου ζωής παλαιού συστήματος ελέγχου

Ένα καθιερωμένο σύστημα ελέγχου της ασφάλειας απαιτούσε την αντικατάσταση μιας αναλογικής μονάδας εισόδου υψηλής πυκνότητας κατά τη διάρκεια της προγραμματισμένης συντήρησης.10105/2/1Η Επιτροπή επέλεξε τηνΑρχιτεκτονική εισόδου αναλογικών 16 καναλιών, ενώ διατηρήθηκε η εγκατεστημένη ρύθμιση μετατροπής σήματος για την παροχή του απαιτούμενου επιπέδου εισόδου για τη μονάδα.

• Εξαγωγή σε 40+ χώρες
• Πλήρης υπηρεσία μετά την πώληση
• Σταθερή αλυσίδα εφοδιασμού για τη διασφάλιση αδιάλειπτου εφοδιασμού
• Υποστήριξη COO, COC και CQ
• Γρήγορη ανταπόκριση σε προσφορές

Ποιο είναι το εύρος εισόδου του 10105/2/1;
Η ενότητα έχειΠεριοχή αναλογικής εισόδου 0-4,1 Vκαι αντίσταση εισόδου μεγαλύτερη από 1 MΩ.

Μπορεί ένα σήμα 0-20 mA να συνδεθεί απευθείας στη μονάδα;
Ένα σήμα πεδίου 0-20 mA πρέπει να μετατραπεί σε κατάλληλο επίπεδο σήματος μέσω ενόςΔελτίο ΕΚΑΧή10105/Α/1προετοιμασία μετατροπής πριν από τη σύνδεση με την 10105/2/1.

Πόσες αναλογικές εισόδους παρέχει η μονάδα;
Το 10105/2/1 προβλέπει16 αναλογικά κανάλια εισόδουΠεριλαμβάνει επίσης μια εξωτερική είσοδο ανάγνωσης τάσης.

Τι καλύπτει η αυτοδοκιμασία της μονάδας;
Η αυτοεξέταση περιλαμβάνειαπόλυτη ακρίβεια, μετατροπή πλήρους εύρους, διασταύρωση μεταξύ εισροών, φίλτρα εισόδου καναλιών και εσωτερικές τάσεις τροφοδοσίας.
