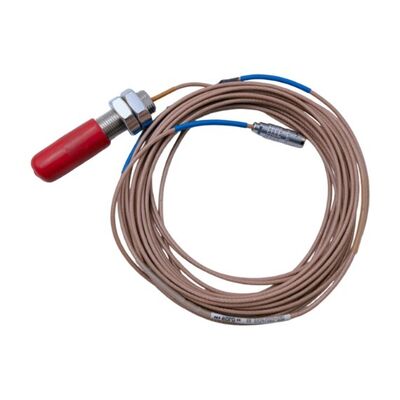

Αισθητήρας ρεύματος Eddy EPRO PR6424/003-030 για Παρακολούθηση Δονήσεων και Θέσης Μεγάλων Αξόνων

Το EPRO PR6424/003-030 είναι ένας αισθητήρας ρεύματος eddy χωρίς επαφή, σχεδιασμένος για τη μέτρηση δονήσεων άξονα, αξονικής θέσης και άλλων κινήσεων σε μεγάλες περιστρεφόμενες μηχανές. Χρησιμοποιείται σε συστήματα παρακολούθησης μηχανημάτων για εξοπλισμό όπως ατμοστρόβιλους, αεριοστρόβιλους, συμπιεστές, αντλίες και γεννήτριες.

Σε αντίθεση με έναν αισθητήρα επαφής, το PR6424 μετρά το κενό μεταξύ της άκρης του ανιχνευτή του και ενός μεταλλικού άξονα χωρίς να αγγίζει την περιστρεφόμενη επιφάνεια. Καθώς ο άξονας κινείται, το κενό αλλάζει και το σύστημα αισθητήρων μετατρέπει αυτήν την αλλαγή σε ηλεκτρικό σήμα. Στη συνέχεια, το σήμα μπορεί να χρησιμοποιηθεί από ένα συμβατό σύστημα παρακολούθησης για την παρακολούθηση της κίνησης του άξονα και την ανίχνευση αλλαγών στην κατάσταση της μηχανής.

Το PR6424 χρησιμοποιεί μια άκρη ανιχνευτή 16 mm και έχει ονομαστική ευαισθησία 4 V/mm με σφάλμα γραμμικότητας όχι μεγαλύτερο από ±1,5%. Το στατικό εύρος μέτρησής του είναι ±2,0 mm και η απόκριση συχνότητάς του εκτείνεται από DC έως 20 kHz στο σημείο -3 dB. Αυτά τα χαρακτηριστικά το καθιστούν κατάλληλο για εφαρμογές που απαιτούν τόσο δεδομένα θέσης άξονα όσο και δυναμικές μετρήσεις δονήσεων.

Για εργασίες συντήρησης και αντικατάστασης, ο πλήρης αριθμός μοντέλου είναι σημαντικός. Ο ανιχνευτής πρέπει να ταιριάζει με τον σωστό μετατροπέα σήματος, τη διάταξη καλωδίων και το υλικό στόχο για να διατηρηθεί η απαιτούμενη απόδοση μέτρησης.

Η άκρη ανιχνευτή 16 mm έχει σχεδιαστεί για τη μέτρηση κίνησης άξονα σε μεγάλο περιστρεφόμενο εξοπλισμό. Η δημοσιευμένη ευαισθησία είναι 4 V/mm (101,6 mV/mil), με σφάλμα γραμμικότητας όχι μεγαλύτερο από ±1,5%. Αυτή η καθορισμένη απόκριση εξόδου βοηθά το σύστημα παρακολούθησης να μετατρέπει τις μετρούμενες αλλαγές κενού σε τιμές μετατόπισης.

Για ακριβή αποτελέσματα, ο ανιχνευτής πρέπει να εγκατασταθεί στο σωστό κενό και να χρησιμοποιηθεί με τον αντίστοιχο μετατροπέα σήματος. Η επιφάνεια στόχος και το υλικό του άξονα πρέπει επίσης να πληρούν τις δηλωμένες απαιτήσεις του αισθητήρα.

Το PR6424 έχει καθορισμένη απόκριση συχνότητας DC έως 20 kHz (-3 dB). Η απόκριση DC υποστηρίζει τη μέτρηση αργών αλλαγών θέσης, ενώ το ευρύτερο εύρος συχνότητας επιτρέπει στο σύστημα να καταγράφει ταχύτερη κίνηση άξονα εντός των ορίων της πλήρους αλυσίδας μέτρησης.

Αυτό είναι χρήσιμο όταν μια διάταξη παρακολούθησης πρέπει να παρατηρεί τόσο τις αλλαγές στη θέση του άξονα όσο και τις δυναμικές δονήσεις. Η πραγματική απόδοση του συστήματος εξακολουθεί να εξαρτάται από τον μετατροπέα, την εγκατάσταση, τον στόχο και τον εξοπλισμό παρακολούθησης.

1. Ρυθμίστε το σωστό κενό του ανιχνευτή πριν από την έναρξη λειτουργίας. Το κενό του ανιχνευτή επηρεάζει το σημείο λειτουργίας του συστήματος μέτρησης. Ρυθμίστε το κενό σύμφωνα με τις οδηγίες εγκατάστασης του κατασκευαστή και την προδιαγραφή του αντίστοιχου μετατροπέα. Μην υποθέτετε ότι οποιοδήποτε αρχικό κενό θα παρέχει το δηλωμένο γραμμικό εύρος. Μετά την εγκατάσταση, ελέγξτε την έξοδο και επιβεβαιώστε ότι εμπίπτει στο αναμενόμενο εύρος λειτουργίας.
2. Ελέγξτε το υλικό και την κατάσταση της επιφάνειας του άξονα. Η δημοσιευμένη προδιαγραφή PR6424 χρησιμοποιεί σιδηρομαγνητικό χάλυβα ως το τυπικό υλικό στόχο. Οι διαφορές στο υλικό στόχο, την κατάσταση της επιφάνειας ή τη γεωμετρία μπορούν να επηρεάσουν τη σχέση μεταξύ κενού και εξόδου. Εάν το υλικό του άξονα διαφέρει από τον καθορισμένο στόχο, επιβεβαιώστε ότι το σύστημα είναι κατάλληλο πριν βασιστείτε στις ενδείξεις.
3. Αντιστοιχίστε τον ανιχνευτή, το καλώδιο και τον μετατροπέα. Το PR6424 πρέπει να χρησιμοποιείται με συμβατό μετατροπέα σήματος και τη σωστή διάταξη καλωδίων. Κατά την αντικατάσταση ενός εγκατεστημένου αισθητήρα, ελέγξτε τον πλήρη αριθμό εξαρτήματος, το μήκος καλωδίου, τον τύπο συνδετήρα, τις διαστάσεις τοποθέτησης και το μοντέλο του μετατροπέα. Ένας ανιχνευτής που ταιριάζει στην οπή τοποθέτησης δεν είναι αυτόματα ηλεκτρικά συμβατός με το υπάρχον σύστημα μέτρησης.

• Ασία-Ειρηνικός: Κίνα, Νότια Κορέα, Ιαπωνία, Ινδία, Νοτιοανατολική Ασία
• Μέση Ανατολή: Σαουδική Αραβία, ΗΑΕ, Κατάρ
• Βόρεια Αμερική: Ηνωμένες Πολιτείες, Καναδάς
• Ευρώπη: Γερμανία, Ηνωμένο Βασίλειο, Γαλλία, Ρωσία, Τουρκία
• Λατινική Αμερική: Βραζιλία, Αργεντινή, Μεξικό

• Συστήματα προστασίας περιστρεφόμενων μηχανημάτων σε πραγματικό χρόνο
• Παρακολούθηση δονήσεων & θέσης άξονα
• Εποπτεία ασφάλειας ατμοστροβίλων και συμπιεστών
• Παρακολούθηση κατάστασης μεγάλων ανεμιστήρων, γεννητριών και αντλιών υψηλής ταχύτητας
• Εγκαταστάσεις πετρελαίου & φυσικού αερίου
• Εργοστάσια χημικής επεξεργασίας
• Εγκαταστάσεις παραγωγής ενέργειας
• Εργοστάσια επεξεργασίας μετάλλων & ανθρακοχημικών

Σε μια τυπική εργασία συντήρησης στροβίλου, ένα κανάλι μετατόπισης άξονα μπορεί να χρειαστεί έναν αισθητήρα αντικατάστασης μετά την εύρεση βλάβης κατά τη διάρκεια μιας προγραμματισμένης επιθεώρησης. Η ομάδα συντήρησης ελέγχει το αρχικό μοντέλο, τις διαστάσεις του ανιχνευτή, το σπείρωμα τοποθέτησης, τη διάταξη καλωδίων και τον συνδεδεμένο μετατροπέα πριν επιλέξει μια αντικατάσταση.

Όπου η εγκατάσταση απαιτεί το PR6424/003-030, η αντιστοίχιση της πλήρους διαμόρφωσης βοηθά στην αποκατάσταση της αρχικής αλυσίδας μέτρησης. Μετά την εγκατάσταση, η ομάδα ελέγχει το κενό του ανιχνευτή και επαληθεύει το σήμα πριν επαναφέρει το κανάλι παρακολούθησης σε λειτουργία.
