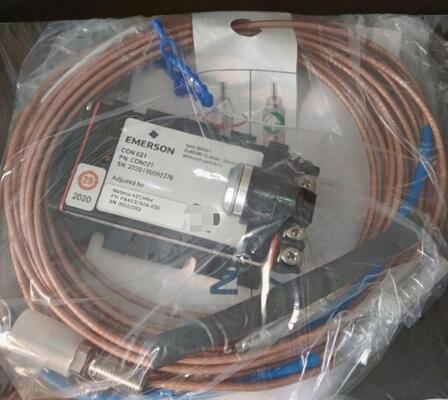

Αισθητήρας ρεύματος Eddy EPRO PR6423/10R-030 για παρακολούθηση δονήσεων και θέσης άξονα

Η EPRO PR6423/10R-030 είναι ένας αισθητήρας ρεύματος eddy 8 mm σχεδιασμένος για μη επαφή μέτρησης δονήσεων και θέσης άξονα σε βιομηχανικά περιστρεφόμενα μηχανήματα. Χρησιμοποιείται σε συστήματα παρακολούθησης για ατμοστροβίλους, αεριοστροβίλους, συμπιεστές, αντλίες και γεννήτριες, όπου οι αλλαγές στην κίνηση του άξονα μπορούν να παρέχουν χρήσιμες πληροφορίες για την κατάσταση του μηχανήματος.

Ο αισθητήρας λειτουργεί μετρώντας το κενό μεταξύ της άκρης του και ενός μεταλλικού άξονα. Όταν ο άξονας κινείται, το κενό αλλάζει και το σύστημα αισθητήρα μετατρέπει αυτήν την αλλαγή σε ηλεκτρικό σήμα. Ένας συμβατός μετατροπέας σήματος επεξεργάζεται στη συνέχεια το σήμα για χρήση από το σύστημα παρακολούθησης του μηχανήματος. Αυτό επιτρέπει τη μέτρηση της κίνησης του άξονα χωρίς φυσική επαφή με το περιστρεφόμενο μέρος.

Η σειρά PR6423 έχει ονομαστική ευαισθησία 8 V/mm, ένα γραμμικό εύρος μέτρησης 2 mm και απόκριση συχνότητας από DC έως 20 kHz (-3 dB). Αυτά τα χαρακτηριστικά υποστηρίζουν τόσο τη μέτρηση της θέσης του άξονα όσο και τη δυναμική παρακολούθηση δονήσεων. Η σειρά είναι επίσης σχεδιασμένη για απαιτητικές βιομηχανικές συνθήκες, με περίβλημα από ανοξείδωτο χάλυβα και βαθμό προστασίας IP66.

Η έκδοση 10R χρησιμοποιεί σχεδιασμό αντίστροφης τοποθέτησης, ο οποίος μπορεί να είναι χρήσιμος όταν ο αισθητήρας πρέπει να εγκατασταθεί από το πίσω μέρος ενός σημείου στήριξης. Αυτή η διάταξη δίνει στους μηχανικούς μια ακόμη επιλογή όταν ο χώρος γύρω από το περίβλημα του ρουλεμάν είναι περιορισμένος ή η πρόσβαση από το μπροστινό μέρος είναι δύσκολη.

Η άκρη ανίχνευσης 8 mm έχει σχεδιαστεί για μέτρηση άξονα σε βιομηχανικά περιστρεφόμενα μηχανήματα. Η ονομαστική ευαισθησία του 8 V/mm καθορίζει πώς αλλάζει η έξοδος καθώς αλλάζει το κενό μεταξύ του αισθητήρα και του στόχου. Αυτό βοηθά τους μηχανικούς να ορίσουν την κλίμακα μέτρησης και να ερμηνεύσουν σωστά τα δεδομένα μετατόπισης.

Η δημοσιευμένη προδιαγραφή της σειράς PR6423 δίνει ένα γραμμικό εύρος μέτρησης 2 mm και ένα αρχικό κενό αέρα 0.5 mm. Η σωστή ρύθμιση του κενού είναι σημαντική, επειδή η λειτουργία εκτός του γραμμικού εύρους μπορεί να οδηγήσει σε ανακριβείς μετρήσεις ή απώλεια χρήσιμων δεδομένων μέτρησης.

Το PR6423/10R-030 χρησιμοποιεί διάταξη αντίστροφης τοποθέτησης. Αυτό μπορεί να βοηθήσει όταν η θέση τοποθέτησης δεν επιτρέπει βολική πρόσβαση από το μπροστινό μέρος ή όταν ο αισθητήρας πρέπει να τοποθετηθεί μέσω ενός συγκεκριμένου ανοίγματος στο περίβλημα του ρουλεμάν.

Πριν από την εγκατάσταση, οι μηχανικοί θα πρέπει να επιβεβαιώσουν το σπείρωμα στήριξης, τον διαθέσιμο χώρο, τη θέση του αισθητήρα και τη διαδρομή του καλωδίου. Η δομή αντίστροφης τοποθέτησης θα πρέπει να ταιριάζει με το πραγματικό σχέδιο εγκατάστασης και όχι να επιλέγεται μόνο επειδή η διάμετρος του αισθητήρα είναι ίδια με το αρχικό εξάρτημα.

1. Ρυθμίστε προσεκτικά το κενό του αισθητήρα.
   Τα δημοσιευμένα δεδομένα της σειράς PR6423 δίνουν ένα αρχικό κενό αέρα 0.5 mm και ένα γραμμικό εύρος μέτρησης 2 mm. Το σωστό κενό εγκατάστασης θα πρέπει να ρυθμιστεί σύμφωνα με τις οδηγίες του κατασκευαστή και τον συνδεδεμένο μετατροπέα. Μην ρυθμίζετε το κενό μόνο με το μάτι όταν είναι διαθέσιμη μια καθορισμένη μέθοδος τάσης ή βαθμονόμησης.
2. Ελέγξτε το υλικό και την επιφάνεια του άξονα.
   Ο τυπικός στόχος βαθμονόμησης που καθορίζεται για τη σειρά PR6423 είναι ο σιδηρομαγνητικός χάλυβας, όπως ο 42CrMo4 / AISI 4140. Διαφορετικά υλικά στόχου ή συνθήκες επιφάνειας μπορεί να αλλάξουν την απόκριση του αισθητήρα. Εάν το πραγματικό υλικό του άξονα διαφέρει από τον τυπικό στόχο, επιβεβαιώστε τη συμβατότητα πριν χρησιμοποιήσετε τις μετρήσεις για αποφάσεις προστασίας ή συντήρησης.
3. Αντιστοιχίστε τον αισθητήρα με τον σωστό μετατροπέα.
   Το PR6423 είναι μέρος ενός συστήματος μέτρησης και πρέπει να συνδεθεί σε έναν συμβατό μετατροπέα σήματος. Κατά την αντικατάσταση ενός αισθητήρα, ελέγξτε τον πλήρη αριθμό μοντέλου, τον τύπο τοποθέτησης, τη διαμόρφωση καλωδίου, τον σύνδεσμο και το μοντέλο του μετατροπέα. Ένας αισθητήρας που ταιριάζει μηχανικά μπορεί να είναι ακατάλληλος εάν η ηλεκτρική του διαμόρφωση δεν ταιριάζει με το εγκατεστημένο σύστημα.

• Ασία-Ειρηνικός: Κίνα, Νότια Κορέα, Ιαπωνία, Ινδία, Νοτιοανατολική Ασία
• Μέση Ανατολή: Σαουδική Αραβία, ΗΑΕ, Κατάρ
• Βόρεια Αμερική: Ηνωμένες Πολιτείες, Καναδάς
• Ευρώπη: Γερμανία, Ηνωμένο Βασίλειο, Γαλλία, Ρωσία, Τουρκία
• Λατινική Αμερική: Βραζιλία, Αργεντινή, Μεξικό

• Συστήματα online προστασίας περιστρεφόμενων μηχανημάτων
• Παρακολούθηση δονήσεων & θέσης άξονα
• Εποπτεία ασφάλειας ατμοστροβίλων και συμπιεστών
• Παρακολούθηση κατάστασης μεγάλων ανεμιστήρων, γεννητριών και αντλιών υψηλής ταχύτητας
• Εγκαταστάσεις πετρελαίου & φυσικού αερίου
• Εγκαταστάσεις χημικής επεξεργασίας
• Εγκαταστάσεις παραγωγής ενέργειας
• Εγκαταστάσεις επεξεργασίας μετάλλων & ανθρακοχημικών

Σε μια τυπική εργασία συντήρησης συμπιεστή, ένα κανάλι δονήσεων άξονα μπορεί να χρειαστεί αντικατάσταση αισθητήρα μετά την εύρεση βλάβης κατά την επιθεώρηση. Η ομάδα συντήρησης ελέγχει τη διάταξη τοποθέτησης του υπάρχοντος αισθητήρα, τη σύνδεση καλωδίου, το μοντέλο του μετατροπέα και το αρχικό κενό πριν επιλέξει αντικατάσταση.

Όπου η εγκατάσταση απαιτεί τον αισθητήρα αντίστροφης τοποθέτησης PR6423/10R-030, η αντιστοίχιση της πλήρους διαμόρφωσης βοηθά στην αποκατάσταση της αρχικής ρύθμισης μέτρησης. Μετά την εγκατάσταση, η ομάδα επαληθεύει το κενό του αισθητήρα και την έξοδο σήματος πριν επαναφέρει το κανάλι παρακολούθησης σε λειτουργία.
